Терморегулятор Welrok vt предназначен

дляподдержания постоянной температуры

от 0 до 35°С в системах электрического отопления.

Согласно данных от внутреннего датчика

температуры терморегулятор выключает нагрев,

когда желаемая температура достигнута и включает,

когда она снижается на 1 °С.

Ознакомьтесь с инструкцией до конца

перед началом монтажа и использования

терморегулятора. Этопоможет избежать

возможной опасности, ошибок и недоразумений.

Надёжность силового реле обеспечивает защита

от частых переключений в терморегуляторе.

Еслимежду переключением реле было менее

1 мин., включение реле задержится, обозначив

отсчет времени мигающей точкой.

Энергозависимая память сохраняет все

настройки в случае отключения электричества.

Влияние внутреннего нагрева компонентов

на измерение температуры учитывается

системой корректировки втерморегуляторе.

Обязательно внесите в настройках данные

о мощности подключенной нагрузки (табл. 1).

Послекратковременного отключения

напряжения может некоторое время

для стабилизации измерений(неболее 50 мин.).

Назначение

Технические данные

16 А

3 000 ВА

0...35 °С

230 В ±10 %

1 °С

50 000 циклов

20 000 000 циклов

0,18 кг ±10 %

Комплект поставки

Терморегулятор, декоративная рамка

Технический паспорт, инструкция по установке

и эксплуатации, гарантийный талон

Упаковочная коробка

1 шт

IP20

NTC терморезистор

10 кОм при 25 °С (R10)

75 × 75 × 39 мм

Пределы регулирования

Температурный гистерезис

Максимальная мощность нагрузки

для категории АС-1

Максимальный ток нагрузки

для категории АС-1

Напряжение питания

Масса в полной комплектации

Габаритные размеры (ш × в × г)

Датчик температуры

Количество коммутаций

под нагрузкой, не менее

Количество коммутаций

без нагрузки, не менее

Степень защиты по ГОСТ 14254

Установка

Терморегулятор предназначен для установки

в помещении. Минимизируйте риск попадания влаги

и жидкости в месте установки. При установке в ванной

комнате, туалете, кухне, бассейне размещайте

терморегулятор вместе, недоступном для случайного

попадания брызг.

Температура окружающей среды при монтаже должна

быть в пределах –5...+45 °С, высота установки

терморегулятора — 0,4...1,7 м от уровня пола.

Для защиты от короткого замыкания перед

терморегулятором в разрыв фазного провода

установите автоматический выключатель (АВ)

номиналом до 16 А. Длязащиты от поражения

электрическим током утечки установите УЗО (схема 1).

Для монтажа необходимо:

џ сделать в стене отверстие под монтажную коробку

диаметром 60 мм иканалы под провода питания;

џ подвести провода питания системы обогрева

к монтажной коробке;

џ выполнить соединения согласно данного паспорта;

џ закрепить терморегулятор в монтажной коробке.

Клеммы терморегулятора рассчитаны на провод с

сечением не более 2,5 мм . Желательно использовать

мягкий медный провод, который затягивается в клем-

мах отверткой с шириной жала не более 3мм с момен-

том 0,5 Н·м. Использование алюминия не желатель-

но. Сечение проводки, к которой подключается терморе-

гулятор, должно быть для меди не менее 2× 1,0 мм .

Отвертка с шириной жала более 3 мм может нанести

механические повреждения клеммам. Это может

повлечь потерю права на гарантийное обслуживание.

Терморегулятор желательно размещать на внутренней

стене помещения. Терморегулятор не рекомендуется

подвергать воздействию прямых солнечных лучей

исквозняков (рис.1).

Необходимо, чтобы терморегулятор коммутировал ток

не более 2/3 максимального тока указанного в паспорте.

Если ток превышает это значение, то нагрузку нужно

подключить через контактор, рассчитанный наданный

ток.

Схема подключения

Напр

яжение пит

ания (230 В ±10 %, 50 Гц) по

дае

ся

нак

леммы 3 (ноль, N) и 2 (фа

за, L).

К к

леммам 1 и 4 подк

лючае

тся нагр

узка

(с

ое

дините

льные прово

да о

т нагрев

тельног

лемент

а).

ст

ановит

е и проверь

те нагрузк

домонт

ажа и по

дк

лючения терморегулят

ора.

3 4

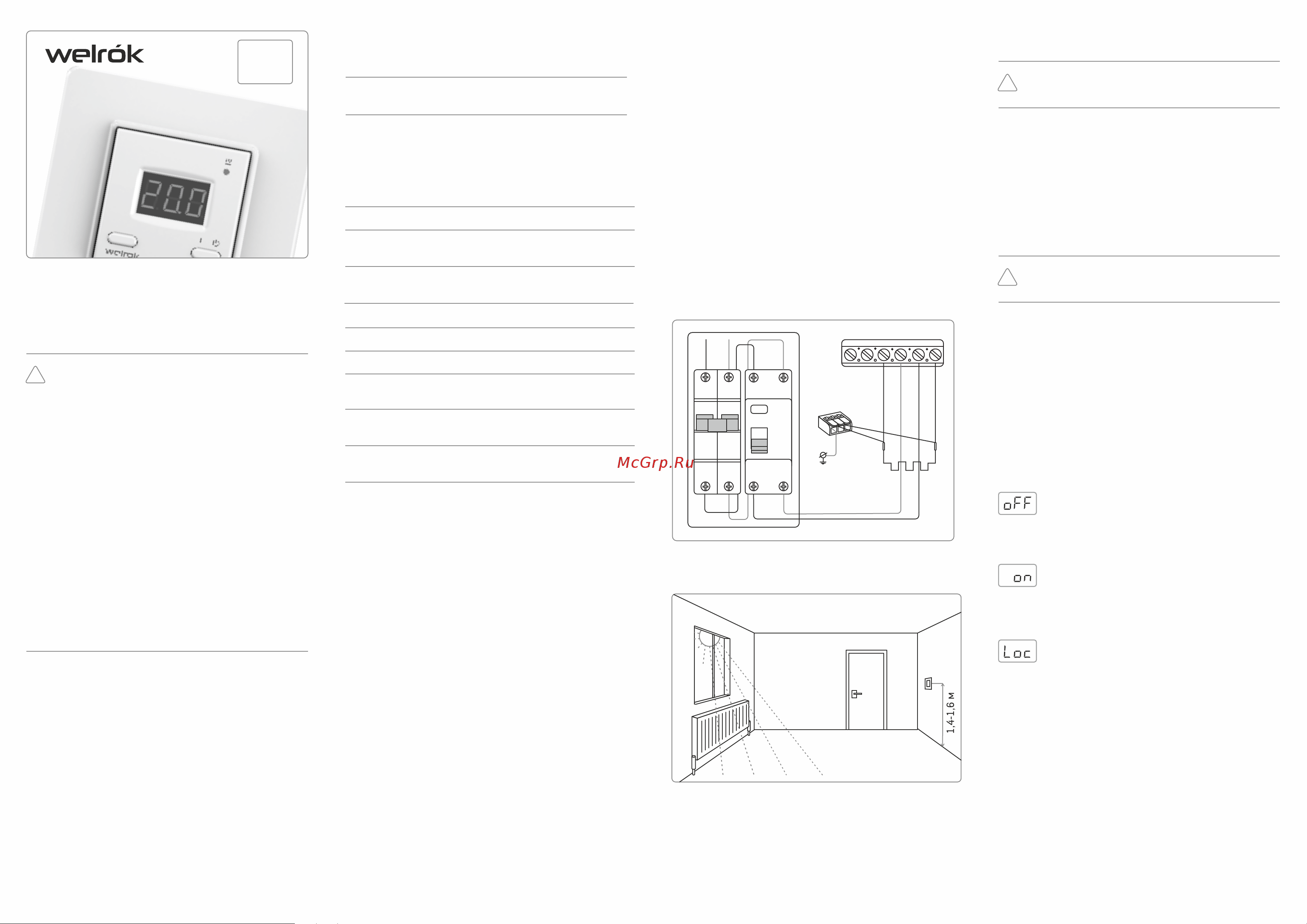

Рисунок 1. Монтаж терморегулятора

Эксплуатация

Для просмотра меню удерживайте несколько секунд

кнопку «–» (см.Табл. 1). Для изменения параметров

используйте «+» и «–». Через 3 сек. после нажатия —

возврат к индикации текущей температуры. Когда

кнопки не нажимаются яркость экрана уменьшается

до 30 %.

Выбор температуры

(заводские настройки 25 °С)

Нажмите однократно «+» или «–», последующие

нажатия на «+» или «–» приведут кизменению

температуры.

Перевод в спящий режим

Удерживайте кнопку «+» в течение 4 сек.

(наэкране будут появляться одна за одной

3 черточки) до появления на экране «oFF».

Дляполного отключения необходимо

отключить автоматический выключатель.

Для выхода также удерживайте «+»

в течение 4 сек. до появления

на экране «on».

Блокировка кнопок

(защита от детей и в общественных местах)

Удерживайте 6 сек. одновременно кнопки

«+» и «–» до появления на экране «Loc»

(«oFF»).

ст

ановите мощность подк

лю

ченной

нагр

узки перед ее эксплуатацией.

Схема 1. Схема подключения терморегулятора,

автоматического выключателя, УЗО и нагревателя

N L

1 2

3 4

5 6

внешний

клеммный

контакт

OFF

ввод

N L

нагрузка
