F00088

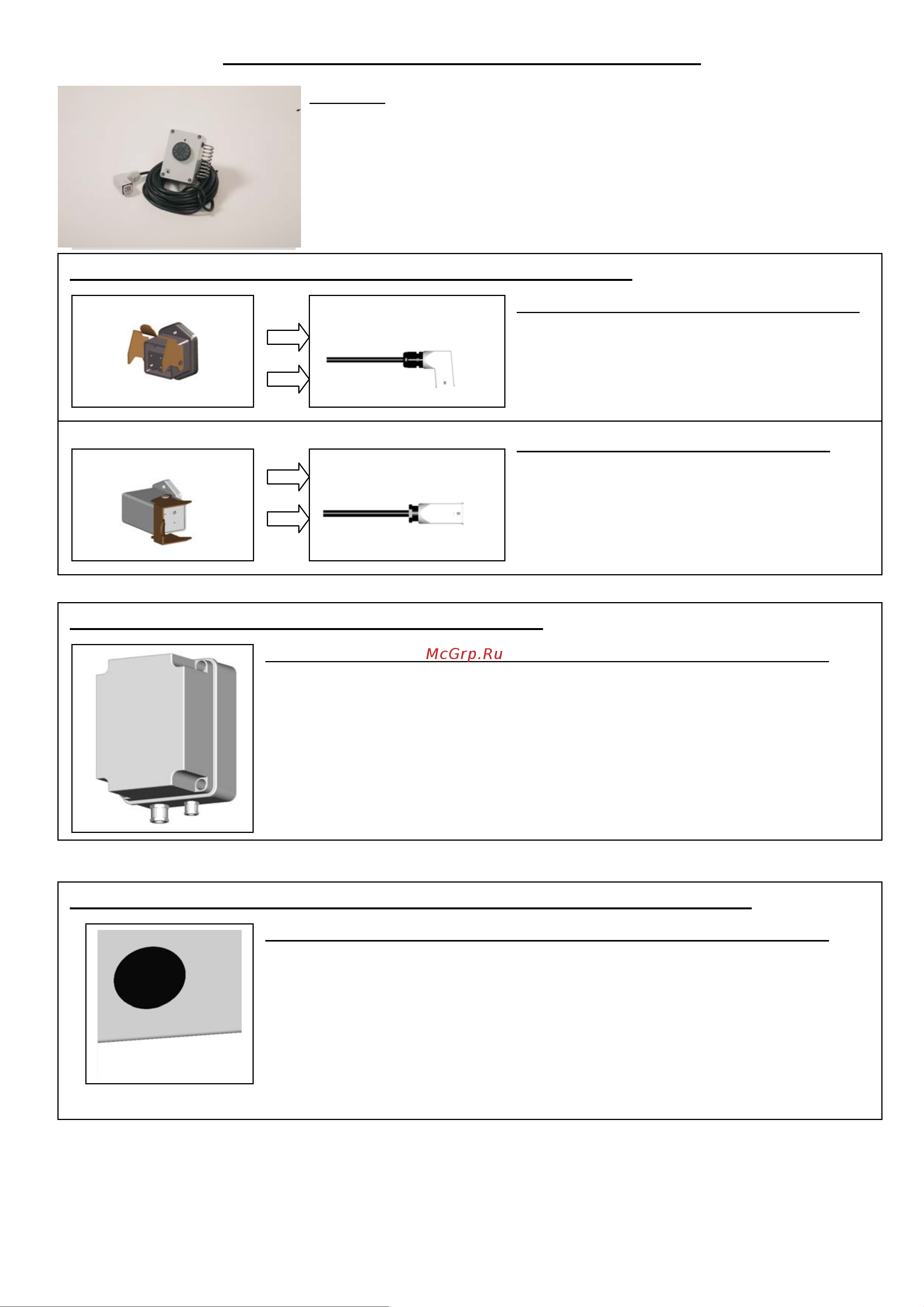

Istruzioni per il collegamento del termostato ambiente

Contenuto:

N. 1 termostato ambiente, predisposto con spina 90°

N. 1 spina termostato 0°

N. 1 faston M 6.3 x 0.8

N. 2 faston F 6.3 x 0.8

N. 1 faston doppio F 6.3 x 0.8

GENERATORE D’ARIA CALDA PREDISPOSTO CON PRESA PER TERMOSTATO

UTILIZZARE IL TERMOSTATO COME PREDISPOSTO (CON SPINA 90°)

SOSTITUIRE LA SPINA SUL CAVO TERMOSTATO CON SPINA 0°

1. Allentare il pressacavo della spina termostato

2. Scollegare i fili del cavo termostato dalla morsettiera

3. Rimuovere il pressacavo dalla spina 90° e montarlo sulla

spina 0° in dotazione

4. Inserire la spina 0° con pressacavo sul cavo termostato

5. Collegare i cavi termostato ai morsetti 2 e 3 della morsettiera

sulla spina termostato

6. Serrare il pressacavo della spina termostato

PRESA (GENERATORE) 90°

SPINA (TERMOSTATO) 90°

SPINA (TERMOSTATO) 0°

PRESA (GENERATORE) 0°

GENERATORE D’ARIA CALDA PREDISPOSTO CON PRESSACAVO

RIMUOVERE LA SPINA TERMOSTATO DAL CAVO TERMOSTATO E COLLEGARE IL CAVO AL QUADRO ELETTRICO

1. Allentare il pressacavo della spina termostato

2. Scollegare i fili del cavo termostato dalla morsettiera

3. Togliere la spina termostato 90°

4. Collegare il cavo termostato al quadro elettrico inserendolo attraverso il pressacavo e collegare i cavi alla

morsettiera rpincipale (fare riferimento allo schema elettrico contenuto nel manuale d’uso per individuare il

pressacavo e i morsetti relativi)

5. Serrare il pressacavo

GENERATORE D’ARIA CALDA NON PREDISPOSTO CON SPINA TERMOSTATO O PRESSACAVO

RIMUOVERE LA SPINA TERMOSTATO DAL CAVO TERMOSTATO E COLLEGARE IL CAVO AL QUADRO ELETTRICO

1. Allentare il pressacavo della spina termostato

2. Scollegare i fili del cavo termostato dalla morsettiera

3. Togliere la spina termostato 90°

4. Togliere il coperchio in plastica sul quadro elettrico e inserire il pressacavo PG 9 avvitandolo

5. Inserire il cavo termostato attraverso il pressacavo PG 9

6. Fissare i faston M 6.3 x 0.8 and F 6.3 x 0.8 sui terminali marrone e blu del cavo termostato

indifferentemente (non è richiesta corrispondenza tra colore dei cavi e tipo di faston) e il faston F 6.3 x 0.8

sul cavo di terra giallo/verde. Utilizzare poi il faston doppio F 6.3 x 0.8 per il collegamento del cavo di terra

alla morsettiera principale.

7. Collegare i cavi del termostato con riferimento allo schema elettrico contenuto nel manuale d’uso

8. Serrare il pressacavo
