F00088

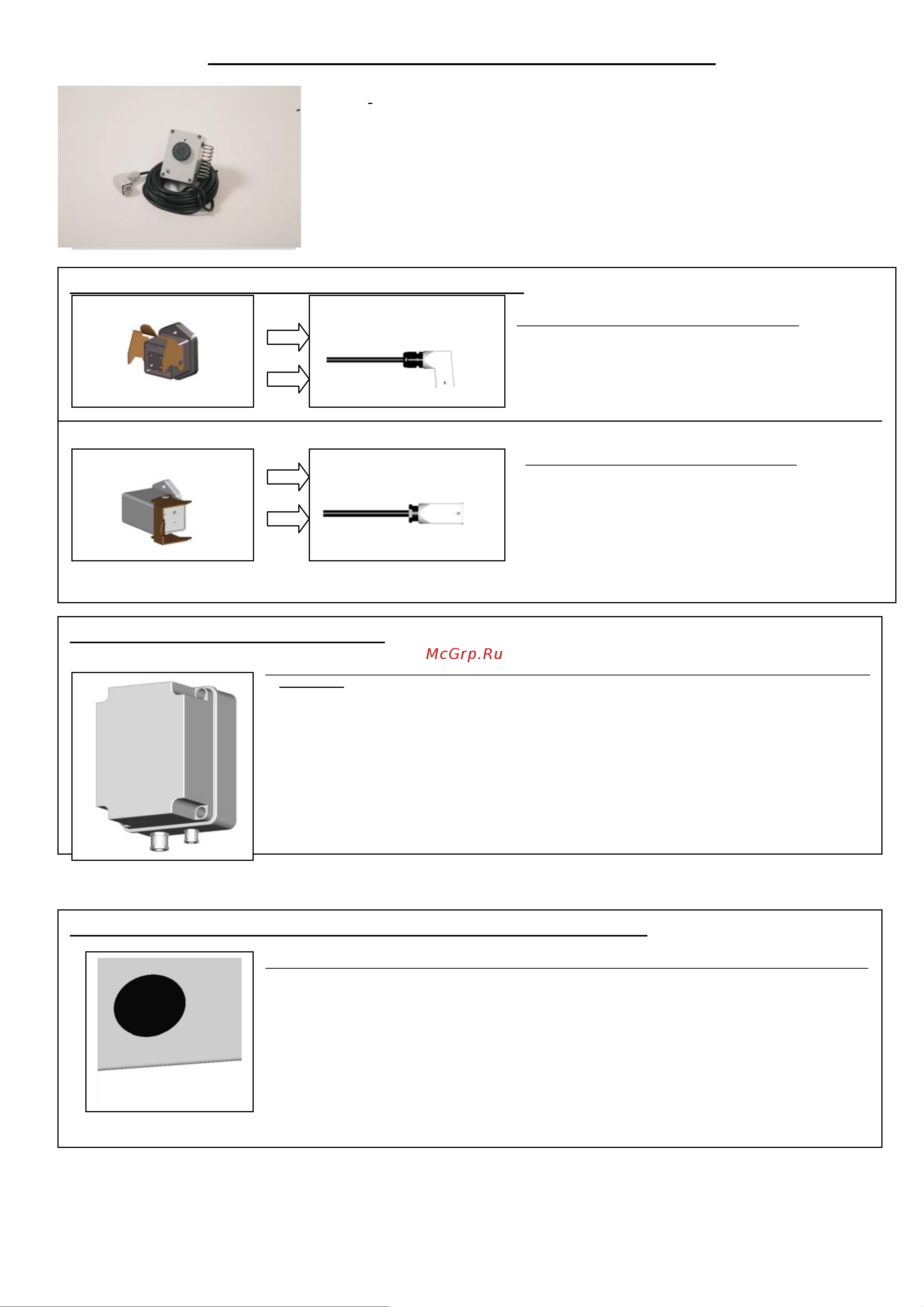

Instructions pour le raccordement du thermostat ambiant
Contenu:
N. 1 thermostat ambiant, muni d’une fiche 90°
N. 1 fiche de thermostat 0°
N. 1 Faston M 6.3 x 0.8
N. 2 Faston F 6.3 x 0.8
N. 1 Faston double F 6.3 x 0.8
GENERATEUR D’AIR CHAUD AVEC PRISE POUR THERMOSTAT
UTILISER LE THERMOSTAT TEL QUEL (AVEC FICHE 90°)
REMPLACER LA FICHE SUR LE CABLE PAR LA FICHE 0°
1. Desserrer le presse-câble de la fiche de thermostat.
2. Débrancher les fils du câble de thermostat du bornier.
3. Retirer le presse-câble de la fiche 90° et l’installer sur la fiche 0°
(livrée de série).
4. Placer la fiche 0° avec le presse-câble sur le câble de
thermostat.
5. Brancher les câbles de thermostat sur les bornes 2 et 3 du
bornier sur la fiche de thermostat.
6. Serrer le presse-câble de la fiche de thermostat.
PRISE (GENERATEUR) 90°
FICHE (THERMOSTAT) 90°
FICHE (THERMOSTAT) 0°
PRISE (GENERATEUR) 0°
GENERATEUR D’AIR AVEC PRESSE-CABLE
DEPOSER LA FICHE DE THERMOSTAT DU CABLE DE THERMOSTAT ET BRANCHER LE CABLE SUR L’ARMOIRE
ELECTRIQUE
1. Desserrer le presse-câble de la fiche de thermostat.
2. Débrancher les fils du câble de thermostat du bornier.
3. Retirer la fiche de thermostat 90°
4. Brancher le câble de thermostat sur l’armoire électrique, en le faisant passer à travers le presse-câble, puis
raccorder les câbles au bornier principal (se reporter au schéma électrique, inclus dans le Manuel
Utilisateur, pour identifier le presse-câble et les bornes correspondantes).
5. Serrer le presse-câble
GENERATEUR D’AIR CHAUD SANS FICHE DE THERMOSTAT OU PRESSE-CABLE
DEPOSER LA FICHE EN PLASTIQUE DU CABLE DE THERMOSTAT ET BRANCHER LE CABLE SUR L’ARMOIRE ELECTRIQUE
1. Desserrer le presse-câble de la fiche de thermostat
2. Débrancher les fils du câble de thermostat du bornier
3. Retirer la fiche de thermostat 90°
4. Retirer le couvercle en plastique sur l’armoire électrique et introduire le presse-câble PG 9, en le vissant
5. Faire passer le câble de thermostat à travers le presse-câble PG 9
6. Fixer indifféremment (il n’est pas nécessaire qu’il y ait correspondance entre la couleur des câbles et le
type de Faston) les Faston M 6.3 x 0.8 et F 6.3 x 0.8 sur les terminaux marron et bleu du câble de
thermostat, et le Faston F 6.3 x 0.8 sur le câble de terre jaune/vert. Utiliser ensuite le Faston double F 6.3 x
0.8 pour raccorder le câble de terre au bornier principal.
7. Raccorder les câbles du thermostat en faisant référence au schéma électrique inclus dans le Manuel
Utilisateur
8. Serrer le presse-câble
