F00088

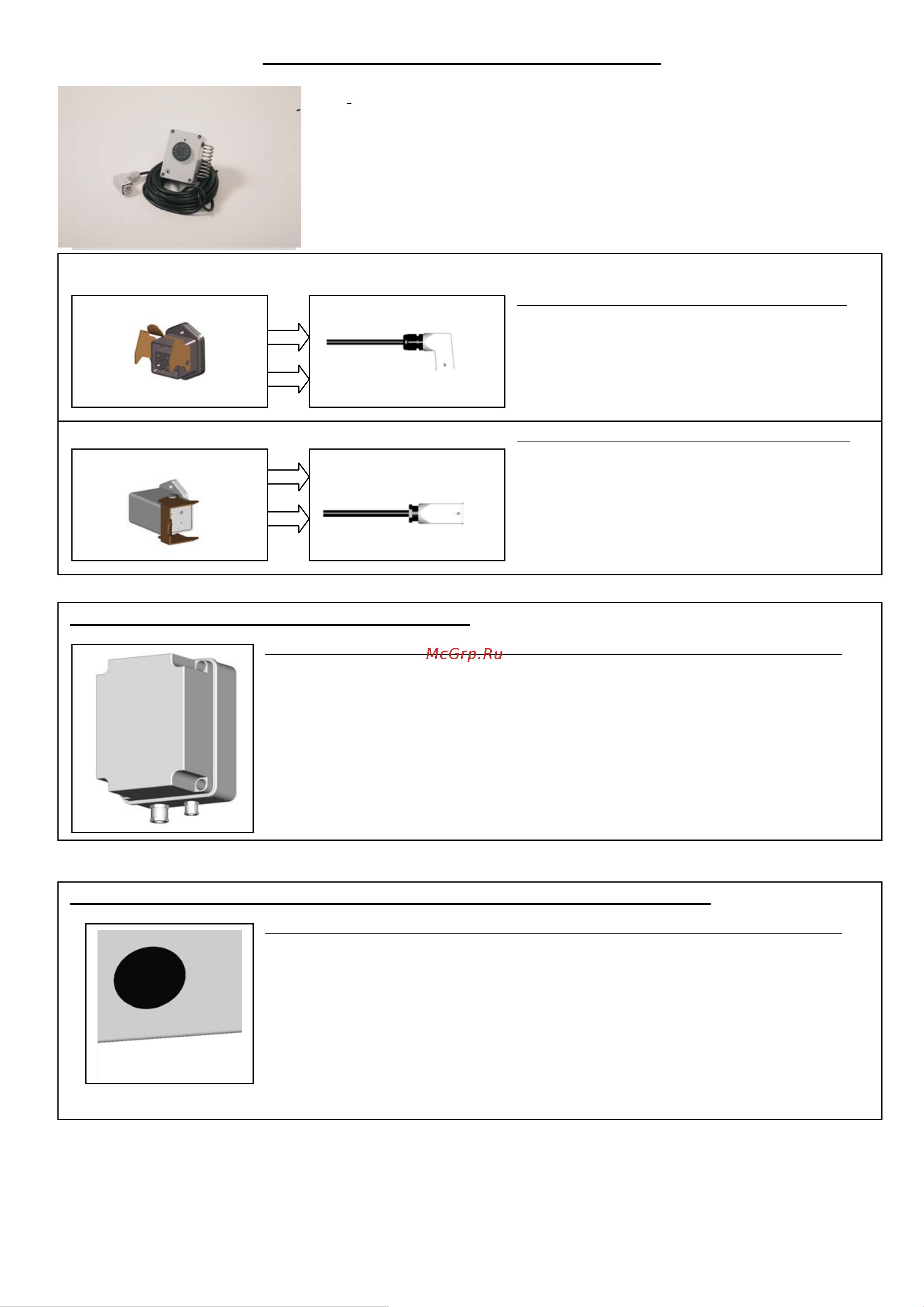

Anschlussanleitung für den Raumthermostat

Inhalt:

N. 1 Raumthermostat mit Stecker 90°

N. 1 Thermostatstecker 0°

N. 1 Flachstecker M 6.3 x 0.8

N. 2 Flachstecker F 6.3 x 0.8

N. 1 Doppelflachstecker F 6.3 x 0.8

WARMLUFTGENERATOR MIT THERMOSTATSTECKER

THERMOSTAT WIE VORGESEHEN VERWENDEN (MIT STECKER 90°)

STECKER AM THERMOSTATKABEL DURCH STECKER 0° ERSETZEN

1. Kabelverschraubung des Thermostatsteckers lockern

2. Drähte des Thermostatkabels von der Klemmleiste lösen

3. Kabelverschraubung vom Stecker 90° abmontieren und an

den mitgelieferten Stecker 0° montieren

4. Stecker 0° mit Kabelverschraubung auf das Thermostatkabel

schieben

5. Drähte des Thermostatkabels an den Klemmen 2 und 3 der

Klemmleiste am Thermostatstecker anschließen

6. Kabelverschraubun

des Thermostatsteckers festziehen

STECKER (GENERATOR) 90°

STECKER (TERMOSTAT) 90°

STECKER (TERMOSTAT) 0°

STECKER (GENERATOR) 0°

WARMLUFTGENERATOR MIT KABELVERSCHRAUBUNG

THERMOSTATSTECKER VOM THERMOSTATKABEL ABMONTIEREN UND KABEL AM SCHALTKASTEN ANSCHLIESSEN

1. Kabelverschraubung des Thermostatsteckers lockern

2. Kabel des Thermostatkabels von der Klemmleiste lösen

3. Thermostatstecker 90° demontieren

4. Thermostatkabel am Schaltkasten anschließen. Über die Kabelverschraubung einführen und die Drähte an

der Hauptklemmleiste anschließen (den in der Bedienungsanleitung enthaltenen Schaltplan zur Hand

nehmen, in dem die Kabelverschraubung und die entsprechenden Klemmen ersichtlich sind)

5. Kabelverschraubung festziehen

WARMLUFTGENERATOR OHNE THERMOSTATSTECKER ODER KABELVERSCHRAUBUNG

THERMOSTATSTECKER VOM THERMOSTATKABEL ABMONTIEREN UND KABEL AM SCHALTKASTEN ANSCHLIESSEN

1. Kabelverschraubung des Thermostatsteckers lockern

2. Drähte des Thermostatkabels von der Klemmleiste lösen

3. Thermostatstecker 90° demontieren

4. Kunststoffdeckel vom Schaltkasten montieren und Kabelverschraubung P9 einführen und festschrauben

5. Thermostatkabel über Kabelverschraubung PG 9 einschieben

6. Die Flachstecker M 6.3 x 0.8 und F 6.3 x 0.8 beliebig am braunen bzw. blauen Kabelschuh des

Thermostatkabels anschließen (keine farblich Übereinstimmung zwischen Kabel und Flachsteckertyp

erforderlich) und den Flachstecker F 6.3 x 0.8 am gelb-grünen Erdungskabel anschließen. Den

Doppelflachstecker F 6.3 x 0.8 für den Anschluss des Erdungskabels an der Hauptklemmleiste benutzen.

7. Kabel des Thermostats anhand des in der Bedienungsanleitung enthaltenen Schaltplans anschließen

8. Kabelverschraubung festziehen
