УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Конструктивно изделие выполнено в герметичном металлическом корпусе

настенного исполнения с дверцей, запираемой на 2 замка.

Конструкция корпуса обеспечивает высокую степень пыле- и влагозащиты (степень

защиты IP66), устойчивость к ударам (IK10), эффективность в эксплуатации. Корпус

изолирован изнутри слоем утеплителя.

Регулирование температуры внутри изделия осуществляется посредством

цифрового контроллера температуры (далее по тексту: ЦКТ) и нагревателя.

При открытой дверце осуществляется доступ к следующим узлам, расположенным

на DIN-рейке:

- цифровому контроллеру температуры;

- автоматическому выключателю;

- клеммной колодке ВХОД и ВЫХОД~ 220В (см. рисунок 2).

Общий вид изделия с открытой крышкой показан на рисунке 2.

Основные технические характеристики изделия приведены в таблице 1.

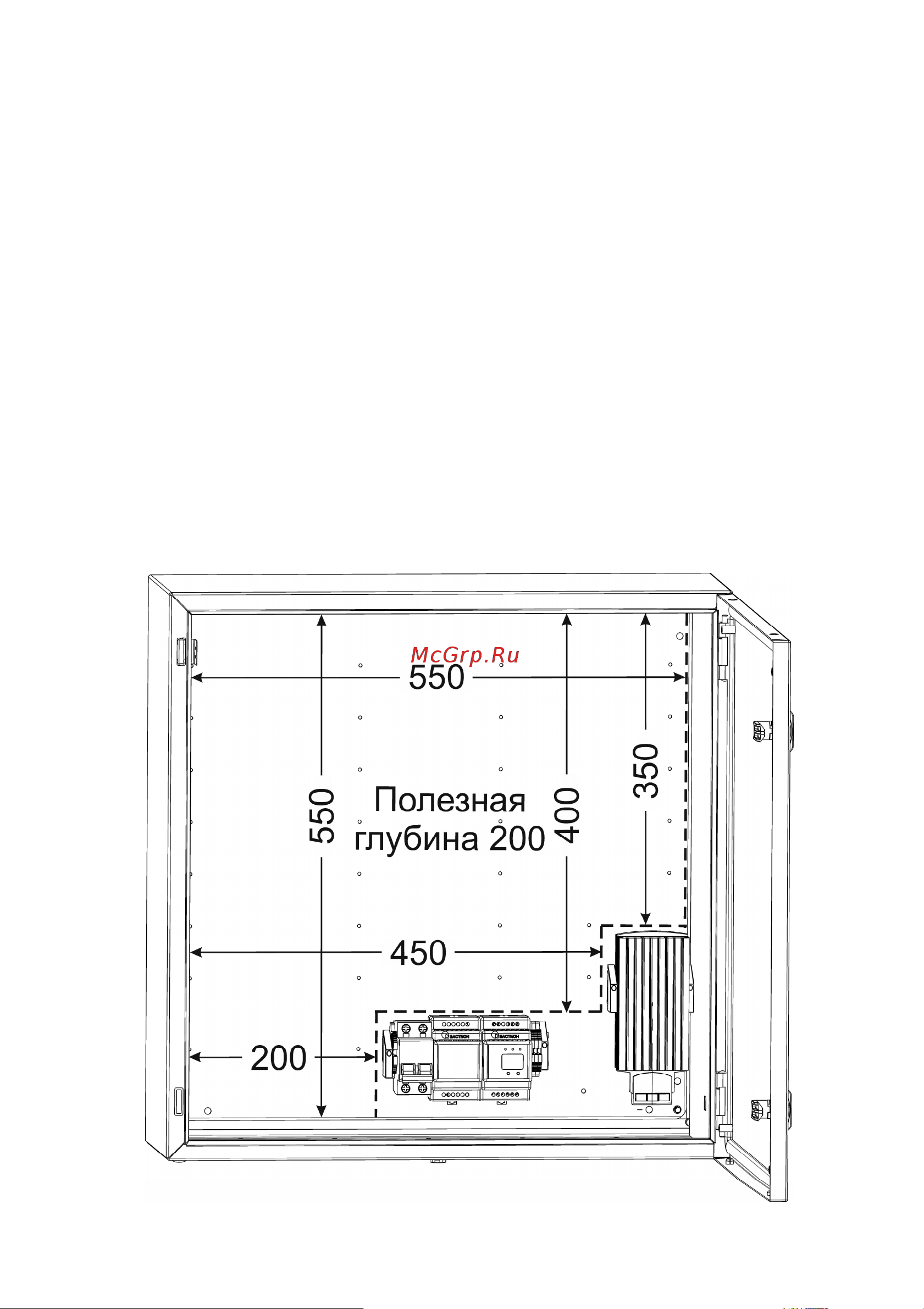

Рисунок 1 – Пространство внутри для установки доп. оборудования
