Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
3

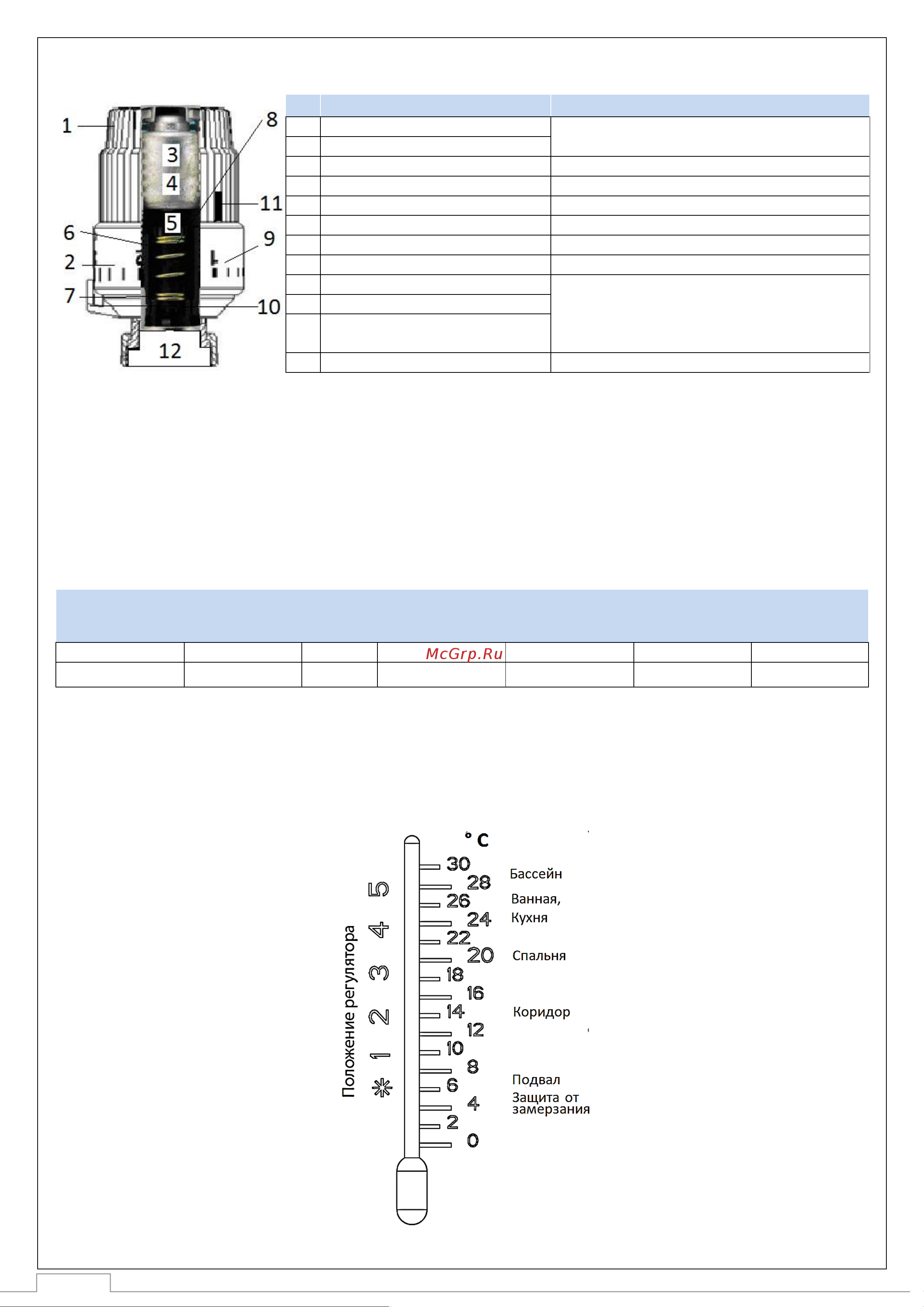

ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Корпус
ABS пластик (шлифованный)
2
Настроечная рукоятка
3
Сильфон
Оцинкованная сталь
4
Термочувствительная жидкость
Спирт
5
Настроечная пружина
Пружинная сталь (оцинкованная)
6
Шток
Пластик
7
Демпфирующая пружина
Пружинная сталь (оцинкованная)
8
Нажимной цилиндр
Пластик
9
Шкала настройки температуры
ABS пластик (шлифованный)
10
Стрелка-указатель настройки
11
Фиксаторы-ограничители
диапазона настройки
12
Соединительная гайка
Никелированная латунь
Изменяя силу сжатия рабочей пружины можно настроить терморегулятор на поддержание любой
желаемой температуры в пределах температурной шкалы (9), но не более той, на которую рассчитана
мощность отопительного прибора. Термоголовка настраивается самим пользователем в процессе
эксплуатации системы отопления простым поворотом ее рукоятки (1) до совмещения значения
температуры со стрелкой-указателем настройки (10). Цифры на шкале корреспондируются с
поддерживаемой регулятором температурой (табл. ниже). Данные температуры являются
ориентировочными, так как фактическая температура воздуха вокруг термоголовки зависит от
условий ее размещения.
ПРИМЕРНОЕ СООТВЕТСТВИЕ ЦИФР НА ШКАЛЕ ТЕРМОГОЛОВКИ STOUT РЕГУЛИРУЕМОЙ ТЕМПЕРАТУРЕ ВОЗДУХА
*
1
3
4
5
6,5
о
С
11
о
С
20
о
С
24,5
о
С
28
о
С
При необходимости диапазон настройки температуры может быть ограничен специальными
переставляемыми фиксаторами (11).
Термоголовка устанавливается на терморегулирующий клапан вместо защитного колпачка и
закрепляется с помощью соединительной гайки (12).
3.2. Температура закрытия клапана:
