Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

4

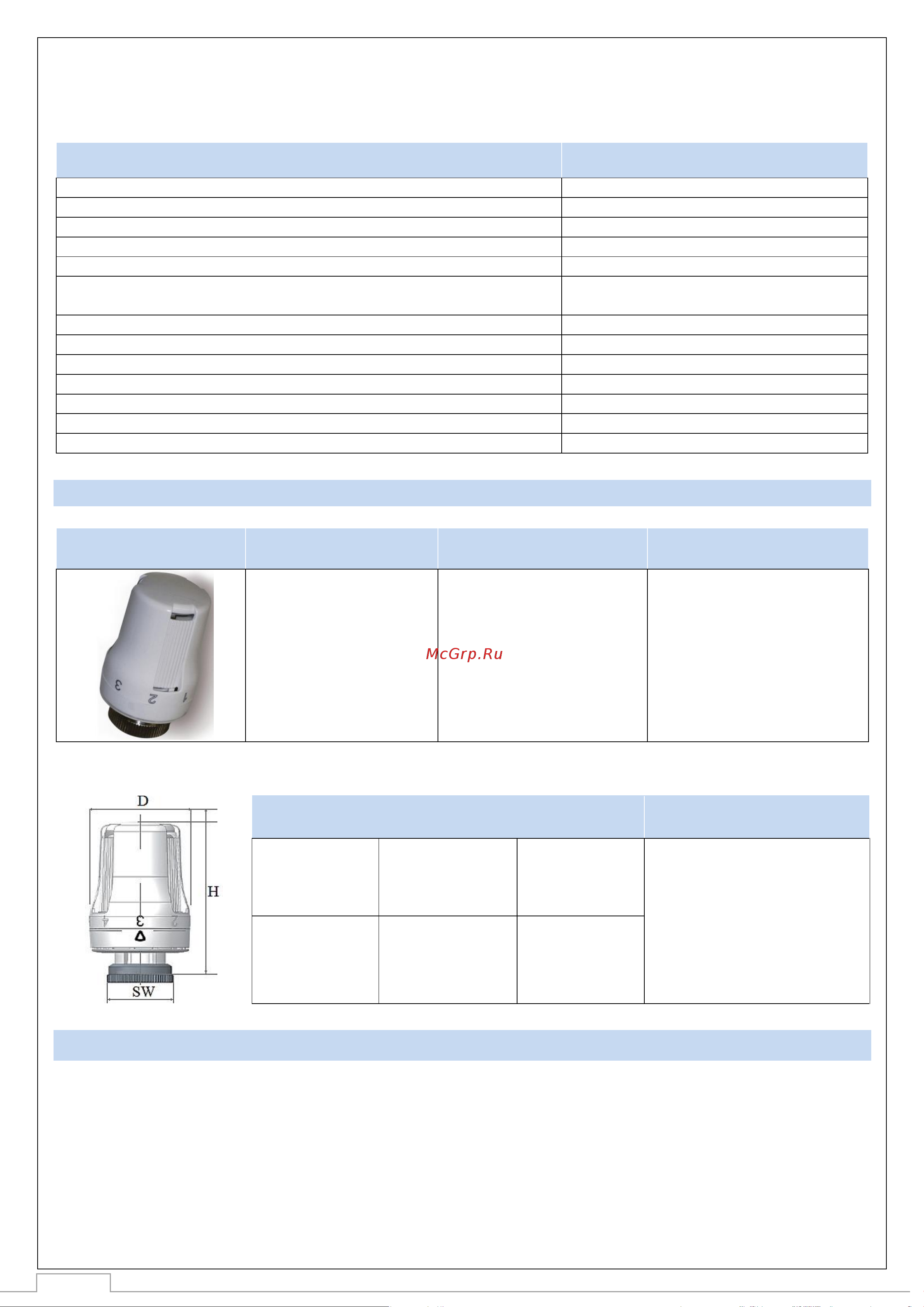

3.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Тип

Со встроенный датчиком

Диапазон температурной настройки,

о

С

6-28

Рабочее вещество

Спирт

Время срабатывания, мин

20

Гистерезис,

о

С

0,5

Максимально-допустимый перепад давлений на Терморегулирующем

клапане, преодолеваемый термоголовкой ΔР

кл

, бар

1

Максимально допустимое статическое давление, бар

10

Наличие ограничителей температурной настройки

Да

Тип и размер резьбы соединительной гайки, мм

М 30х1,5

Максимально-допустимый момент затяжки соединительной гайки, Нм

2

Температура транспортировки и хранения,

о

С

От -20 до +50

Средний срок службы, лет

10

Масса, кг

0,134

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ

ЭСКИЗ

АРТИКУЛ

ДИАПАЗОН ТЕМПЕРАТУРНОЙ

НАСТРОЙКИ

1)

,

О

С

ПРИМЕЧАНИЕ

SHT-0002-003015

6-28

Жидкостной сильфон

1)

Температурная шкала отградуирована для Хр=2 °С. Это означает, что под воздействием термоголовки клапан терморегулятора полностью закроется,

когда температура воздуха в помещении превысит температуру настройки на 2 °С.

РАЗМЕРЫ, ММ

ТИП И РАЗМЕР РЕЗЬБЫ

СОЕДИНИТЕЛЬНОЙ ГАЙКИ В ММ

D

H

SW

М 30х1,5

51

76,5

34,2

5. УКАЗАНИЯ ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Термоголовки STOUT должны эксплуатироваться при условиях, изложенных в настоящем паспорте.

Так как датчик внутри термостатической головки реагирует на температуру окружающего воздуха,

для правильной работы термоголовку необходимо устанавливать в месте, свободном для движения

воздуха. Для этого ось термоголовки необходимо располагать в горизонтальном положении, а

терморегуляторы не должны закрываться глухими шторами или декоративным экраном. Если данные

условия не могут быть соблюдены, то следует использовать термоголовку с выносным датчиком. При

этом не допускается сочетать регулирующий клапан и термоголовку разных производителей.
