Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

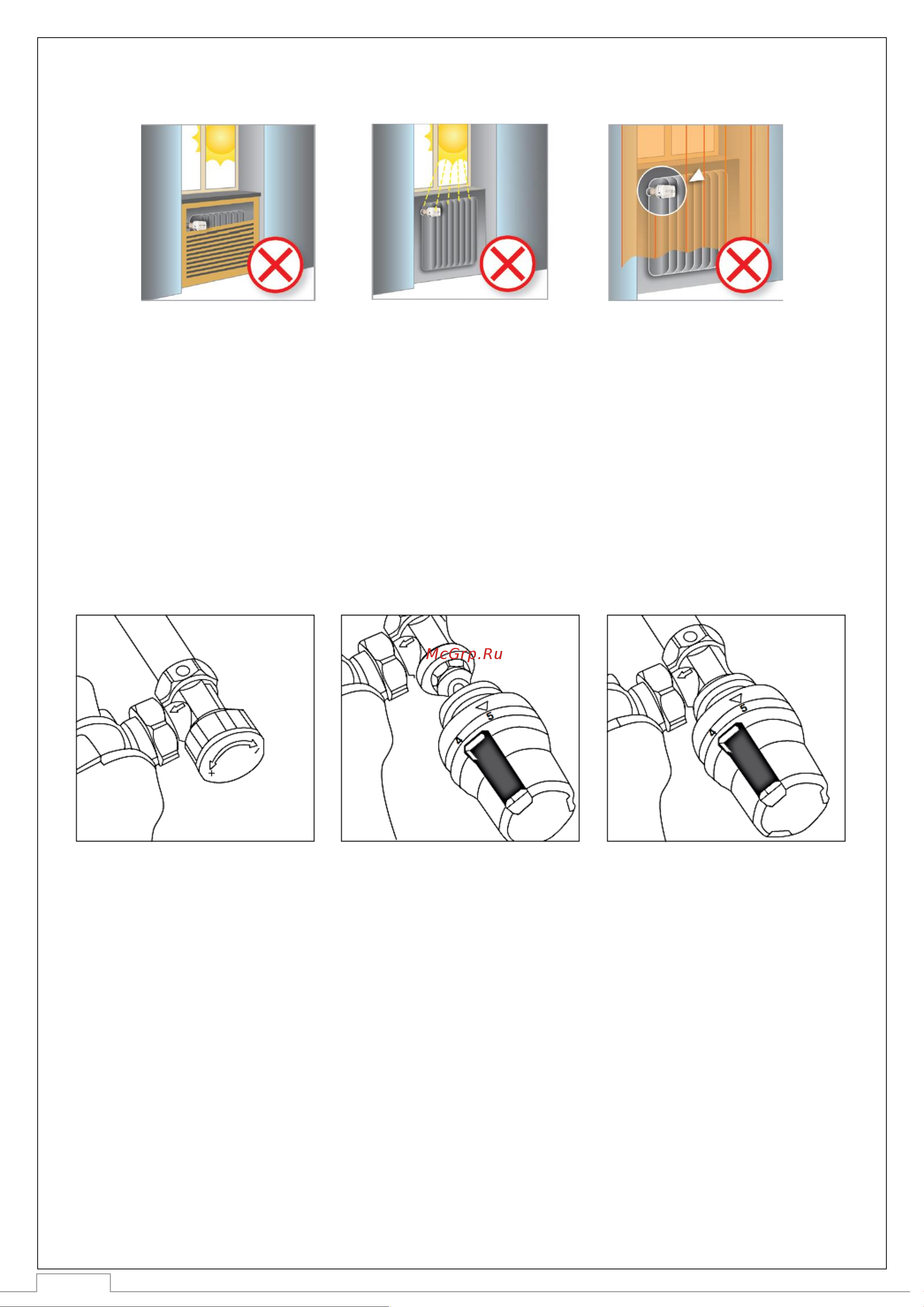

Установку термоголовки на клапан необходимо выполнять в следующей последовательности:

1. Снять защитный колпачок с клапана терморегулятора;

2. настроить термоголовку на температуру 6

С, для чего, придерживая головку за нижнюю часть,

повернуть верхнюю ее часть так, чтобы цифра «0» на шкале оказалась напротив стрелки-

указателя метки настройки;

3. Приставить термоголовку к клапану таким образом, чтобы указатель и шкала настройки были

удобны для обзора;

4. Накрутить рукой соединительную гайку термоголовки на корпус клапана.

Внимание! Монтаж термоголовки на корпус клапана осуществляется исключительно вручную,

без применения каких-либо инструментов;

5. Термостатическая головка должна быть установлена в горизонтальном положении

относительно пола.

На термоголовке SHT-0002-003015 возможны три ограничительные функции при нижеизложенной

последовательности операций.

1) Фиксация настройки заданной температуры:

1.1. Снять фиксирующее кольцо;

1.2. Настроить термоголовку на желаемую температуру (установить индекс настройки напротив

треугольной метки);

1.3. Вставить штифты фиксирующего кольца напротив индекса настройки «3»;

1.4. Зафиксировать кольцо путем его нажатия до щелчка. После этого настройку изменить

нельзя.

2) Ограничение настройки минимальной температуры:

2.1. Снять фиксирующее кольцо;

2.2. Настроить термоголовку на требуемую минимальную температуру (например, индекс «4»);

2.3. Вставить штифты фиксирующего кольца слева от индекса настройки «3»;

2.4. Зафиксировать кольцо путем его нажатия до щелчка. В результате термоголовку можно

настраивать в диапазоне от индекса «4» (24,4

С) до индекса «5» (28

С).
