Valtec угловой с осевым управлением 1/2 VT.179.N.04 [4/6] Технический паспорт изделия технический паспорт изделия

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

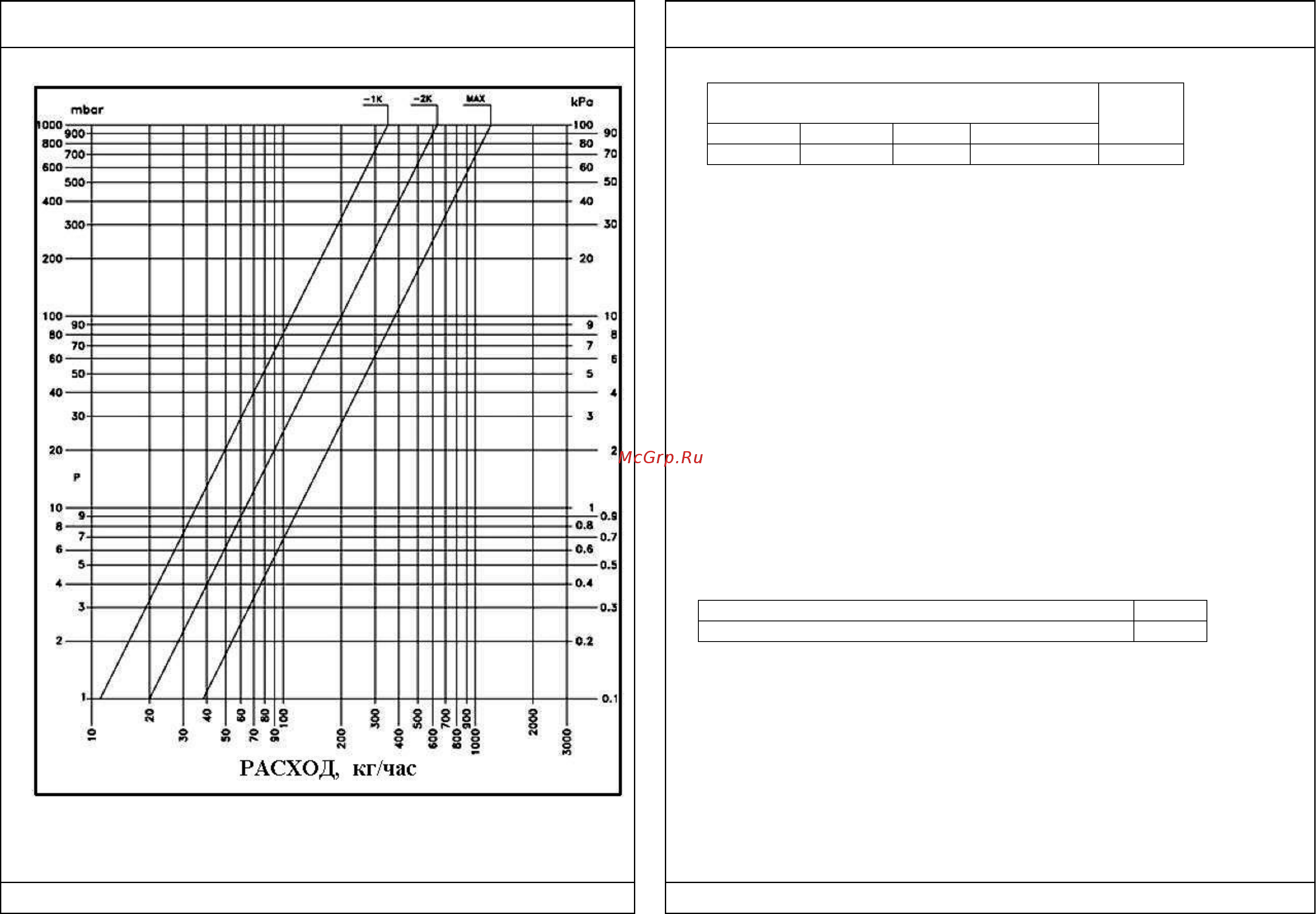

8. График пропускной способности

9 .Таблица пропускной способности клапанов

Значение коэффициента пропускной способности

Kv при разнице в температуре от точки S, м3/ч

Кvs,

м3/ч

1ºC

1,5ºC

2ºC

3ºC

0,35

0,45

0,63

0,9

1,2

10. Указания по монтажу

10.1. Клапан должен монтироваться таким образом, чтобы на него не

передавались продольные, поперечные усилия и моменты от трубопровода.

10.2.При использовании термостатической головки или сервопривода,

колпачок ручной регулировки должен быть снят.

10.3.Направление потока теплоносителя должно совпадать с направлением

стрелки на корпусе клапана.

10.4. Терморегулятор устанавливается на входе теплоносителя в

нагревательный прибор.

10.5. Использование при монтаже клапана рычажных ключей не допускается.

10.6.Муфтовые соединения должны выполнять с использованием в качестве

уплотнительных материалов ФУМ (фторопластовый уплотнительный

материал) или сантехнической полиамидной нити.

10.7. При монтаже клапана первым к трубопроводу или прибору

присоединяется патрубок полусгона. Перед монтажом полусгона необходимо

удостовериться в наличии и целостности резинового уплотнительного кольца.

10.8. Монтаж патрубка полусгона производится с помощью специального

сгонного ключа. Накидную гайку полусгона после затяжки вручную следует

довернуть ключом не более, чем на ½ оборота.

10.9. При монтаже клапана не допускается превышать крутящие моменты,

указанные в таблице:

Предельный крутящий момент (резьба), Нм

Предельный крутящий момент (накидная гайка),Нм

10.10. При установке термоголовки на клапан, она должна быть установлена

в положение наибольшего открытия (позиция «5»).

10.11. Перед запуском в эксплуатацию система отопления должна быть

подвергнута гидравлическим испытаниям давлением в 1,5 раза превышающем

рабочее. Испытания проводятся в порядке, изложенном в СП73.13330.2016.

11.Указания по эксплуатации и техническому обслуживанию

11.1.Клапан должен эксплуатироваться при давлении и температуре,

изложенных в таблице технических характеристик.

11.2.При установке клапана на отопительные приборы в однотрубных

системах отопления, перед клапаном обязательно должен устраиваться
