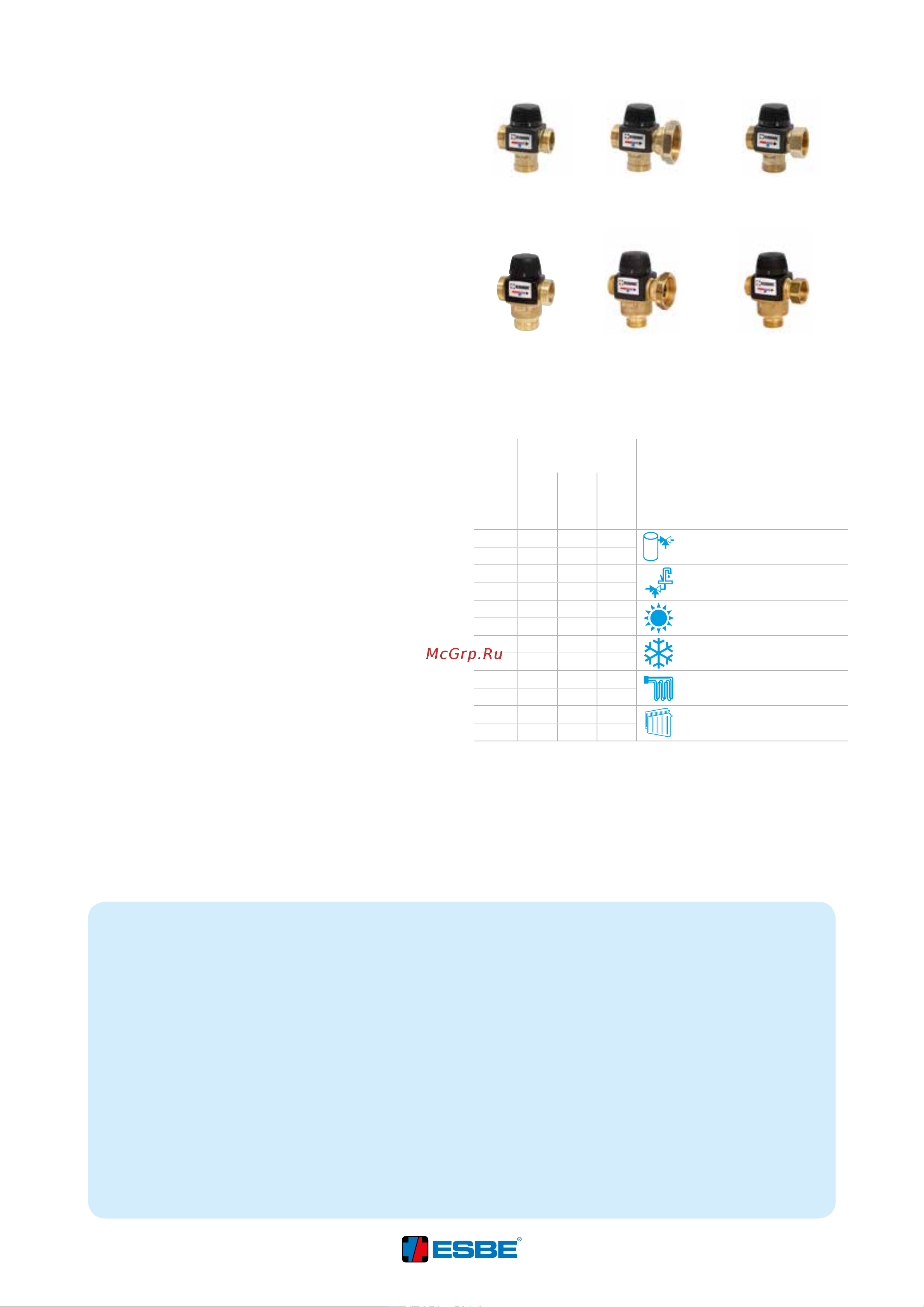

1
ТЕРМОСТАТИЧЕСКИЕ УСТРОЙСТВА
ТЕРМОСТАТИЧЕСКИЕ
СМЕСИТЕЛЬНЫЕ КЛАПАНЫ
БАЗОВЫЕ СЕРИИ VTA370, VTA570
ESBE СЕРИИ VTA370, VTA570 • RU • J
© Авторские права. Сохраняет за собой право на изменения.
Термостатические смесительные клапаны ESBE серий
VTA370 и VTA570 обладают высокой пропускной
способностью и повышенной функциональностью для
применения в системах отопления.
ПРИНЦИП ДЕЙСТВИЯ
Серии VTA370 и VTA570 — это лучший выбор для систем
отопления и охлаждения. Клапаны оснащаются функцией
защиты от ожогов*, которая необходима для сохранности,
например, труб напольного отопления и самого пола от
бесконтрольного повышения температуры.
ФУНКЦИЯ
Клапаны с асимметричным потоком и функцией защиты
от ожогов*. В зависимости от версии клапана температуру
смешивания можно регулировать в следующих диапазонах:
10–30 °C, 20–55 °C или 30–70 °C. Восковой термоэлемент
реагирует на температуру воды и перемещает конус
смешивания холодной и горячей воды для достижения
заданной температуры смешанной воды.
ВАРИАНТЫ
Клапаны доступны в исполнении с наружной
резьбой, фланцем насоса и поворотной гайкой.
Три различных диапазона температуры позволяют
выбрать необходимый для области применения
клапан: 10–30 °C для систем охлаждения, 20–55 °C для
систем напольного отопления и 30–70 °C для систем
радиаторного отопления. Клапаны оснащены большой
ручкой регулировки.
ТЕПЛОНОСИТЕЛИ
Эти клапаны могут работать со следующими типами
теплоносителей:
– Вода
– Теплофикационная вода
– Вода с незамерзающими жидкостями (гликоль ≤ 50 % состава)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс давления: ____________________________________PN 10
Рабочее давление: ________________________ 1,0 МПа (10 бар)
Дифференциальное давление, смешивание:
VTA570 ______________________________ макс. 0,3 МПа (3 бар)
VTA370 ____________________________ макс. 0,1 МПа (1 бар)
Макс. температура теплоносителя:
Темп. диапазон 10–30°C _______________________________65°C
Темп. диапазон 20–55, 30–70°C ______________ постоянно 95°C
____________________________________временно 100°C
Мин. температура теплоносителя: _______________________ 0°C
Температурная стабильность:
Темп. диапазон 10–30°C _____________________________ ±2°C*
Темп. диапазон 20–55, 30–70°C _____________________ ±3°C**
Подсоединение: ______________ Наружная резьба (G), ISO 228/1
Материалы
Корпус клапана и другие металлические части, контактирующие с
жидкостью: ______
Стойкая к коррозии латунная поверхность, DZR
* Значения верны при неизменном давлении поступающей холодной/
горячей воды, при минимальном расходе 9 л/мин. Минимальная
разница в температуре между поступающей холодной водой и выходящей
смешанной водой составляет 3 °C, рекомендованная максимальная
разница в температуре между теплоносителем в обратном трубопроводе /
поступающей холодной водой и выходящей смешанной водой: 10 °C.
** Значения верны при неизменном давлении поступающей холодной/
горячей воды, при минимальном расходе 9 л/мин. Минимальная разница
в температуре между поступающей горячей водой и выходящей смешанной
водой составляет 10°C, рекомендованная максимальная разница
в температуре между теплоносителем в обратном трубопроводе /
поступающей холодной водой и выходящей смешанной водой: 10 °C.
PED 2014/68/EU, статья 4.3
Оборудование под давлением попадает под действие директивы PED
2014/68/EU, статья 4.3 (в соответствии с инженерной практикой). В
соответствии с директивой оборудование не должно иметь СЕ-маркировку.
Температурный
диапазон
Серия
10 ‒ 30°C
20 ‒ 55°C
30 ‒ 70°C
Применение
VTA370
Питьевое водопотребление,
линейное применение
VTA570
VTA370
Питьевое водопотребление,
применение на месте использования
VTA570
VTA370
Солнечное отопление
VTA570
VTA370
Охлаждение
VTA570 ●
VTA370 ●
Отопление полов
VTA570 ●
VTA370 ○ ●
Радиаторное отопление
VTA570 ○ ●
● рекомендуется ○ запасная альтернатива
КЛАПАНЫ РАЗРАБОТАНЫ
ДЛЯ СЛЕДУЮЩИХ ПРИМЕНЕНИЙ
VTA370
Наружная резьба Накидная гайка насоса/
Наружная резьба
Накидная гайка/
Наружная резьба
VTA570
Наружная резьба Накидная гайка насоса/
Наружная резьба
Накидная гайка/
Наружная резьба
*) Защита от ожогов — данная функция означает
автоматическое прекращение подачи горячей воды при
прекращении подмеса холодной воды.
