1 НАЗНАЧЕНИЕ
Источник питания ШТИЛЬ ИП PS6002 (далее – ИП) предназначен для
электропитания широкого класса приборов, в том числе телекоммуникационной и
охранной аппаратуры.
Сертификат соответствия № POCC RU.ME67.B02101.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Функциональные особенности
- гальваническая развязка входных и выходных цепей;
- защита входных цепей от перегрузки;
- электронная защита выходных цепей:
- от короткого замыкания;
- от перенапряжения;
- электронная защита силовых элементов от перегрева;
Основные технические характеристики
Подключение к электросети однофазное
Диапазон входных напряжений сети
переменного тока, В
176…264
(остальные параметры для входной
электросети по ГОСТ 13109-97)
Выходное напряжение при работе от
сети, В
60
Максимальный ток нагрузки, А 2
Среднеквадратичное значение пульсаций
выходного напряжения не более, мВ
20
Нестабильность выходного напряжения
не хуже:
от изменения входного напряжения, %
от изменения тока нагрузки, %
от изменения температуры, %/°С
2
2
0,02
КПД не хуже, % 85
Время наработки на отказ, ч 40000
Габариты (ВхШхГ), мм 75x200x255
Масса не более, кг 3
Эксплуатационные характеристики
Режим работы круглосуточный
Климатическое исполнение:
предельный диапазон рабочих
температур окружающей среды при
влажности до 85%,°C
-10…+50
(остальные параметры согласно УХЛ 4.2
ГОСТ 15150)
Механические воздействия Группа М1 (ГОСТ 17516.1)
Степень защиты IP20 (ГОСТ 14254)
Класс защиты (электробезопасность)
(ГОСТ 12.2.007.0)
I
Электромагнитная совместимость
(Нормы радиопомех)
ГОСТ 29216 класс В
3 КОМПЛЕКТ ПОСТАВКИ
Таблица 2
№ НАИМЕНОВАНИЕ КОЛ.
1 Источник питания PS6002 1 шт.
2
Источник питания PS6002. Руководство по
эксплуатации.
1 экз.
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

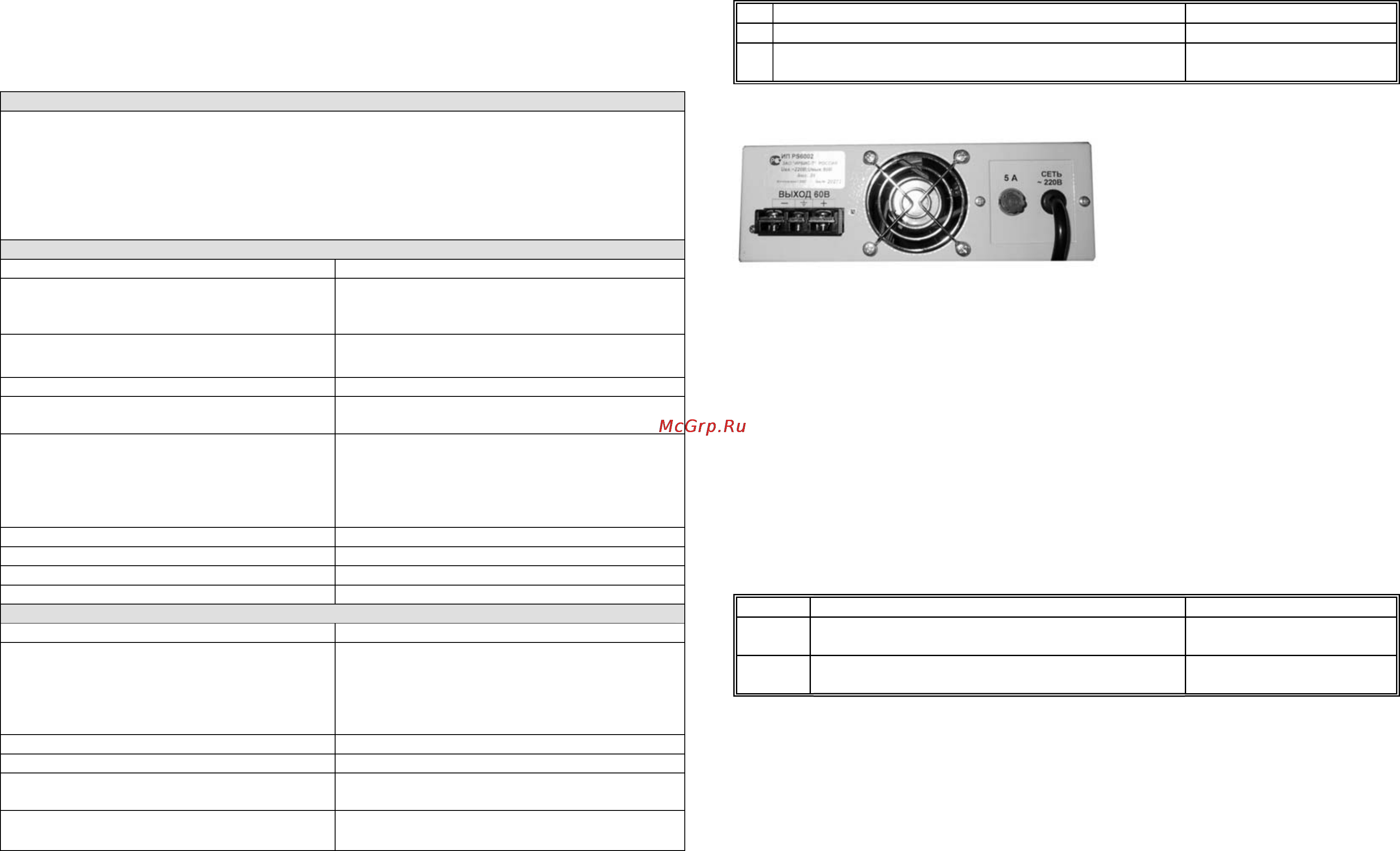

4.1 Конструктивно ИП выполнен
в виде настольного модуля с
выключателем прибора и
индикатором наличия выходного
напряжения на передней панели.
На задней стороне прибора
находятся выходные клеммы
подключения нагрузки и клемма
защитного заземления. Защита
входных цепей осуществляется с помощью плавкого предохранителя 5А.
Схема ИП построена на базе импульсного (ШИМ) преобразователя, который
позволяет обеспечить требуемый температурный режим работы и минимальные
массогабаритные показатели ИП.
В ИП использованы схемы электронной защиты от перегрузки и короткого
замыкания.
Питание ИП осуществляется от однофазной сети с напряжением 220В.
5 МОНТАЖ И УСТАНОВКА
Для работы ИП установить на твердую горизонтальную поверхность, обеспечив
достаточное место для прохода воздуха через вентиляционные отверстия в корпусе.
Необходимо обеспечить с помощью рубильника или розетки возможность
обесточивания источника питания для проведения обслуживания и регламентных
работ. Подключение к сети 220В производить трехпроводным кабелем с заземлением.
Подключение нагрузки выполнять в соответствии с таблицей 3.
Таблица 3
№ НАЗНАЧЕНИЕ ВЫХОДНЫХ КЛЕММ ОБОЗНАЧЕНИЕ
1 Клемма подключения плюсового провода
нагрузки 60В.
«+»
2 Клемма подключения минусового провода
нагрузки 60В.
«-»
6 МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Внутри корпуса ИП имеется опасное напряжение 220B 50Гц.
К работе с изделием допускаются лица, изучившие настоящее руководство и
инструкцию по технике безопасности, действующую на предприятии.
ЗАПРЕЩАЕТСЯ разбирать модуль ИП во включенном состоянии.
ЗАПРЕЩАЕТСЯ эксплуатация в помещениях с взрывоопасной или химически
активной средой, разрушающей металлы и изоляцию, в условиях воздействия капель
или брызг, а также на открытых площадках.
ЗАПРЕЩАЕТСЯ самостоятельно производить ремонт ИП, за исключением замены
предохранителя.
