iCartool IC-500, АКБ 12/24В, до 2000А, тест системы пуска и зарядки, вольтметр, съемные кабели, принтер [7/35] Раздел 2 конструкция тестера
![iCartool IC-500, АКБ 12/24В, до 2000А, тест системы пуска и зарядки, вольтметр, съемные кабели, принтер [7/35] Раздел 2 конструкция тестера](/views2/1890175/page7/bg7.png)
7
Инструкция IC-500/IC-700
iCartool

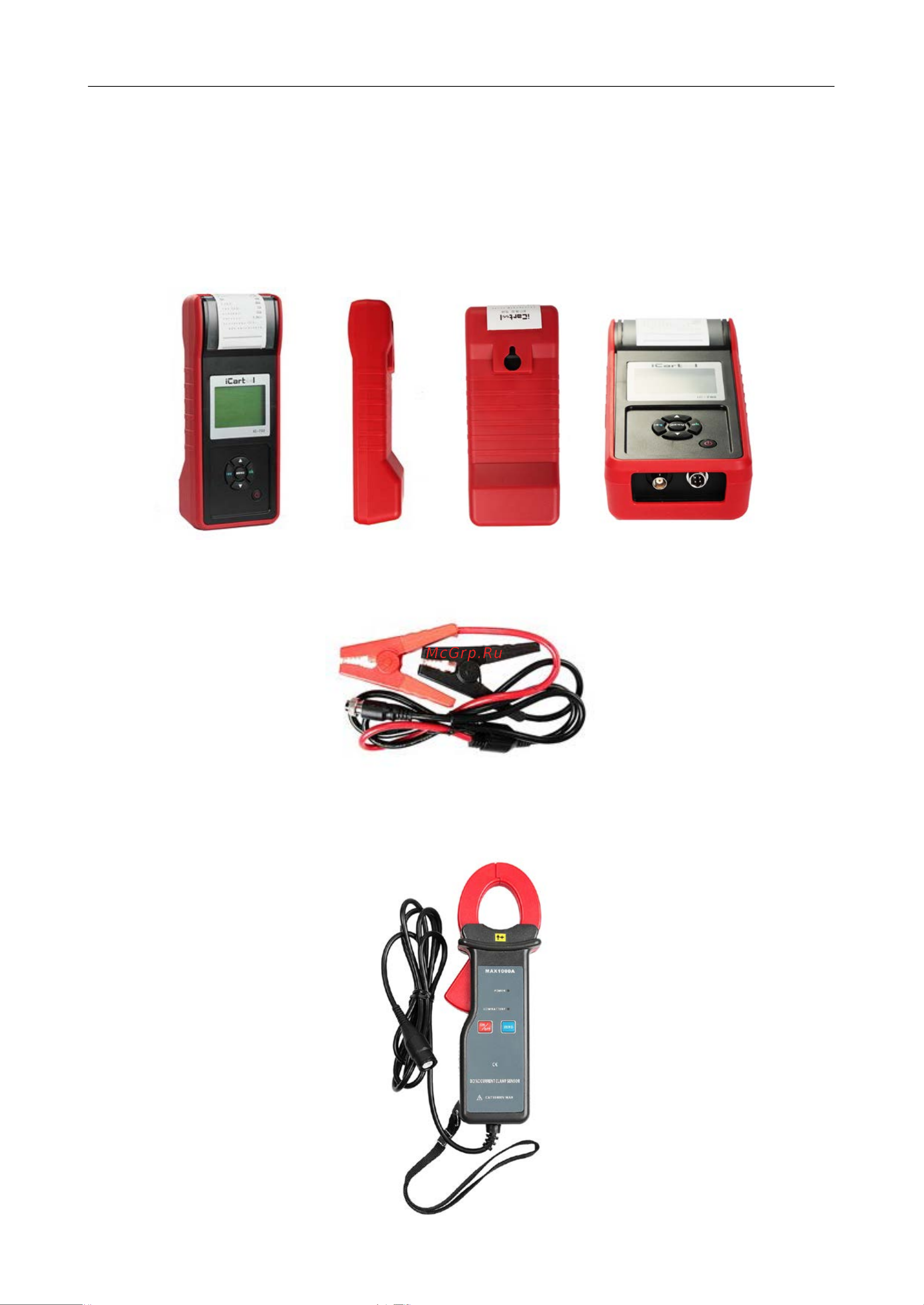

Раздел 2. Конструкция тестера
IC-500/IC-700 состоит из блока, тестовых проводов и токоизмерительного
зажима.
Блок IC-500/IC-700 выполнен из кислостойкого АБС пластика.
Съемные тестовые провода
Съемный токоизмерительный зажим (токовые клещи, только для модели IC-700)
