ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ТЕСТЕР РОЗЕТОК ST-02
Тестер розеток ROBITON
®
ST-02 предназначен для проверки
правильности подключения контактов электрических розеток с
евро-разъемом, а также срабатывания УЗО автоматов, к
которым подключены тестируемые розетки. Световая индикация
тестера указывает на корректность подключения контактов.
Прибор определяет перепутанные местами и неподключенные
провода и проверяет как выключатель дифференциального тока
(УЗО) сработает в штатном режиме (эффективность защиты от
токов повреждения в 30 мА).
Данная модель оснащена ЖК-дисплеем, на котором отображает-
ся величина переменного напряжения в тестируемой розетке.
ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
• Не используйте тестер, если на нем есть следы механических
повреждений
• Тестер не определяет инверсию «земли» и «нейтрали»
• В случае использования данного тестера с нарушением
правил, описанных в данной инструкции, защитные функции
могут быть нарушены
• Тест УЗО можно проводить только при исправной проводке
• При проведении теста УЗО отключите все приборы от
тестируемой сети во избежание повреждений оборудования
• При проведении теста УЗО в общественных помещениях
необходимо получить предварительное разрешение у
собственника помещения
• Прибор должен использоваться в соответствии с указанным
диапазоном измерения напряжения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЖК-дисплей
Рабочее напряжение (AC): 48-250 В
Частота: 45-65 Гц
Точность измерений: ±2 %
Тест УЗО (RCD): >30 мА
Рабочее напряжение УЗО (RCD): 220 ±20 В
Рабочее напряжение замыкания на землю (GFCI): 110 ±20 В
Замыкание на землю (GFCI): >5 мА
Время непрерывной работы: не более 2-х минут
Потребляемая мощность во время работы: >1,5 В
Рабочая температура: от 0 °C до +40 °C
Температура хранения: от -10 °C до +50 °C
Влажность хранения: 20 – 80 %
Высота над уровнем моря: <2000 м
Уровень безопасности: EN61010-1,-2-030; УТ61326-1; CAT II 300V
Габаритные размеры: 66 × 63 × 27 мм (длина / ширина / высота
без учета сетевой вилки)
Вес: ≤ 60 г
Цвет: черный
КОМПЛЕКТ ПОСТАВКИ
• Тестер розеток — 1 шт.
• Упаковка (картонная коробка) — 1 шт.
• Инструкция по эксплуатации — 1 шт.
ЭКСПЛУАТАЦИЯ ПРИБОРА
Проверка правильности подключения электрической розетки
1. Подключите устройство к тестируемой электрической розетке.
При правильном подключении розетки горят два левых
светодиода. Во всех остальных случаях подключение
проводов неправильное.
2. Сопоставьте информацию, полученную со светодиодов,
с указанной информацией на приборе.
Таблица выявленных значений
Определение напряжения в розетке
1. Вставьте тестер в розетку.
2. Ознакомьтесь с полученными на дисплее результатами.
Измерение производится в Вольтах.
Проверка УЗО
1. Перед проведением проверки УЗО необходимо убедиться,
что все провода правильно подключены к электрической
розетке (на тестере горят два левых светодиода).
2. Нажмите и удерживайте кнопку «ТЕСТ УЗО».
3. Если УЗО исправно, то произойдет отключение электропита-
ния.
4. Если отключения не произошло, значит УЗО не работает и
необходимо устранить неисправность.
Примечание:
Если устройство отображает неисправность: «ФАЗА» и «НЕЙТРАЛЬ»
перепутаны, необходимо подключить тестер, перевернув его на 180°.
Тогда «ФАЗА» и «НЕЙТРАЛЬ» будут на своем месте и можно будет
провести тест УЗО без разбора розетки и переподключения проводов.

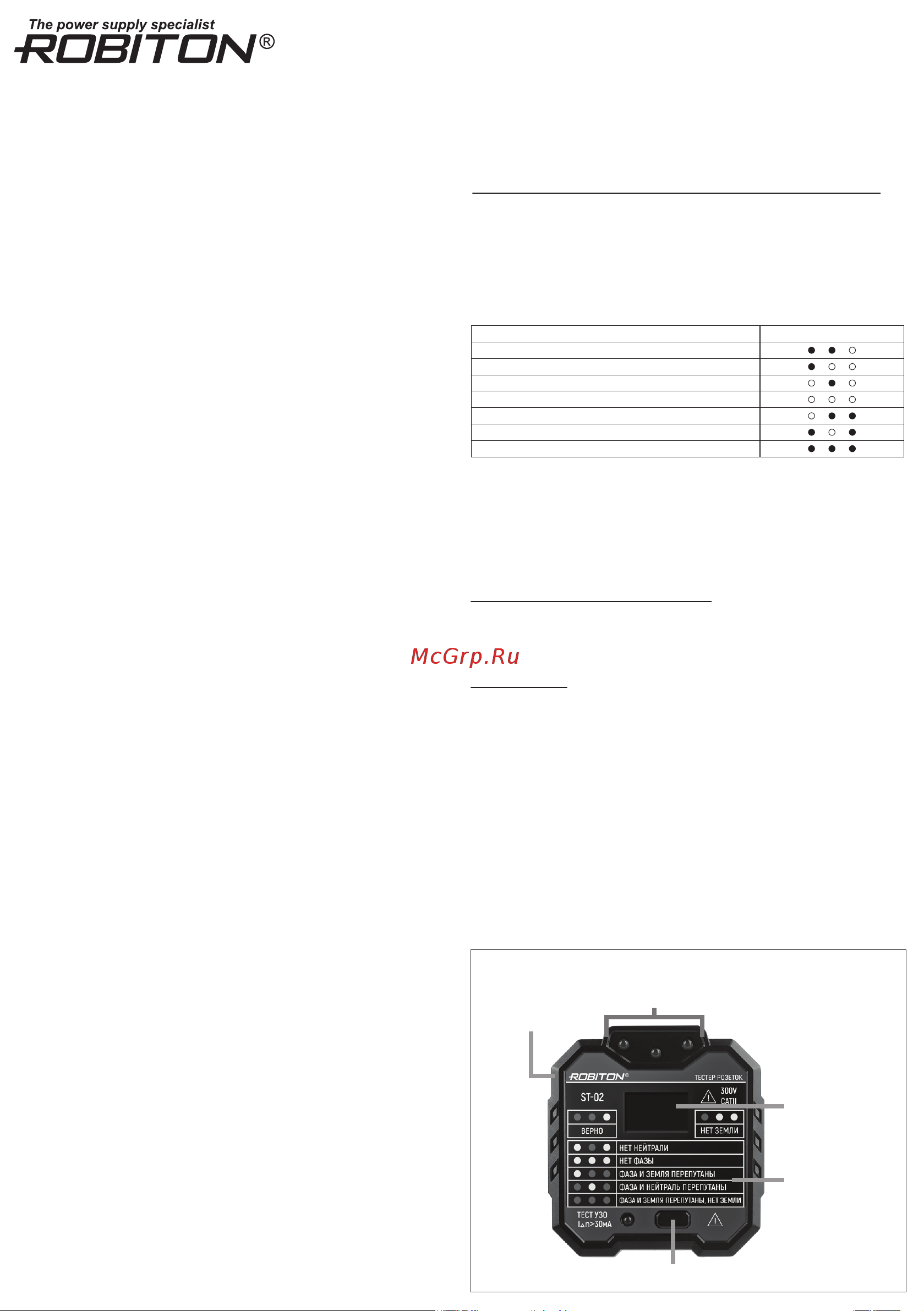

СТРУКТУРНАЯ СХЕМА ПРИБОРА
Корпус
Светодиодный индикатор
Кнопка проверки УЗО
Таблица
выявленных
значений
ЖК-дисплей
Состояние
Верно
Нет «ЗЕМЛИ»
Нет «НЕЙТРАЛИ»
Нет «ФАЗЫ»
«ФАЗА» и «ЗЕМЛЯ» перепутаны
«ФАЗА» и «НЕЙТРАЛЬ» перепутаны
«ФАЗА» и «ЗЕМЛЯ» перепутаны, нет «ЗЕМЛИ»
Световая индикация
Примечание:
1. «ФАЗА» и «ЗЕМЛЯ» перепутаны, нет «ЗЕМЛИ» — это означает,
что линия «ФАЗЫ» и линия «ЗЕМЛИ» перепутаны, линия «ЗЕМЛИ» не
подсоединена.
2. Тестер не может определить инверсию линий «НЕЙТРАЛЬ» и
«ЗЕМЛЯ».
