P/N:110401109689X
Благодарим Вас за приобретение нашего продукта! Перед началом
использования внимательно прочтите данное руководство.
После прочтения храните руководство в легко доступном месте, чтобы
обращаться к нему в дальнейшем при необходимости.
Гарантия и ответственность
Uni-Trend гарантирует отсутствие брака материалов и сборки в течение
года после приобретения. Гарантия не распространяется на
повреждения, вызванные несчастными случаями, небрежным и
неправильным обращением и хранением, внесением изменений в
конструкцию. Продавец не имеет права давать какие-либо другие
гарантии от имени Uni-Trend. Для получения гарантийного
обслуживания обратитесь к продавцу.
Uni-Trend не несет ответственности за любой косвенный и отложенный
ущерб, полученный вследствие использования данного устройства.
I. Безопасность
Перед использованием устройства внимательно ознакомьтесь с
правилами безопасности:
1. Не используйте в условиях запыленности, высокой температуры
и влажности.
2.
Приемник и передатчик данного устройства заряжаются адаптером
DC 5V, время работы при полном заряде - около 2 ч.
3. Не пытайтесь тестировать цепи под напряжением выше
AC 60V или DC 70V.
4. Не пользуйтесь устройством во время грозы.
Устройство соответствует стандартам безопасности ЕС.

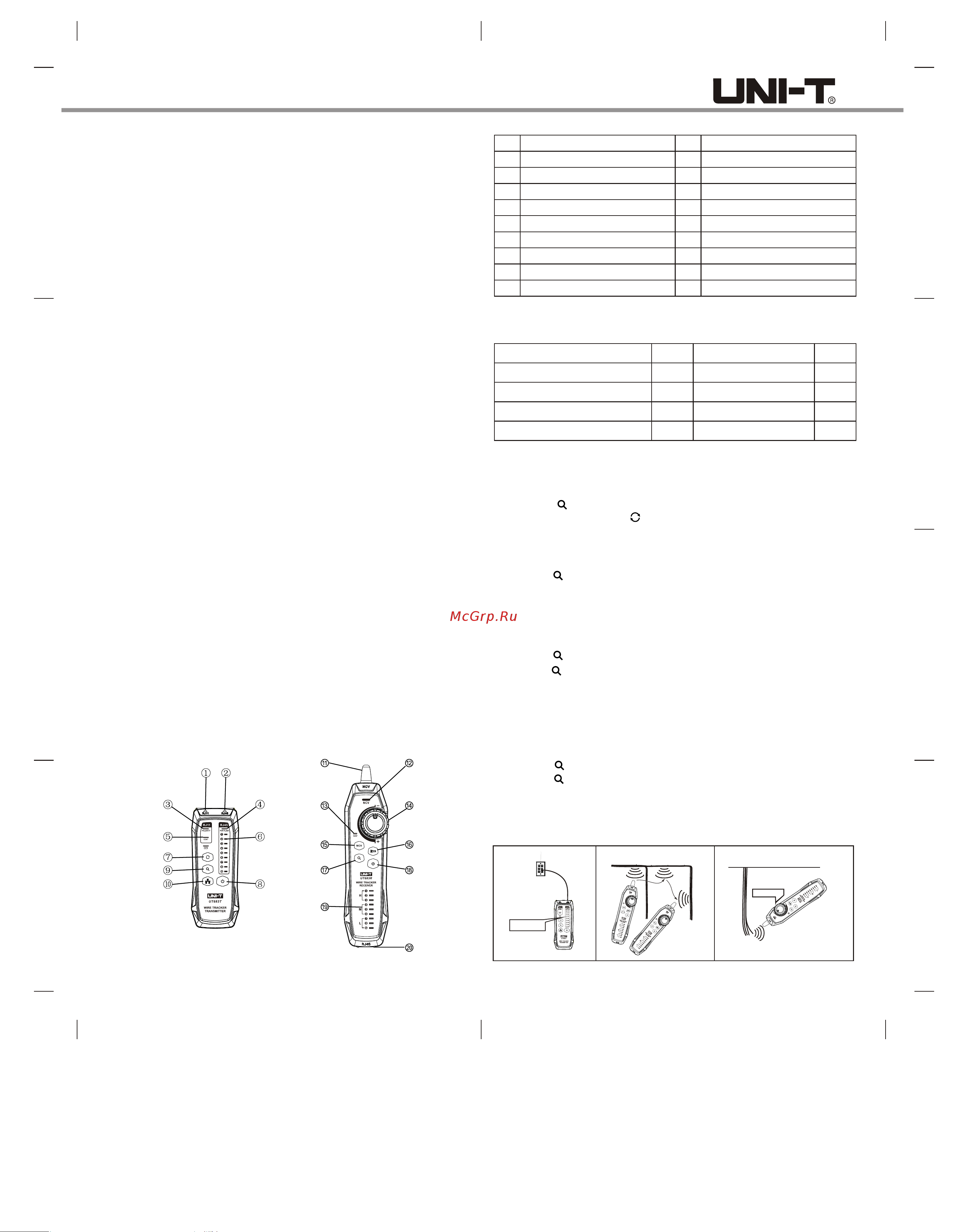

II. Конструкция
UT683KIT - "умный" кабельный тестер для бесшумного обнаружения
кабелей. Разъем передатчика RJ45 может одновременно выполнять
функции обнаружения кабеля и подсветки, позволяя быстро и точно
найти местоположение кабеля. Разъем RJ11 автоматически определяет
разрыв цепи, короткое замыкание, полярность, и др. функции,
позволяющие вам быстро определить неполадки. Это отличный
инструмент для ремонта и прокладки встроенной и слаботочной
проводки.
Разъем RJ 11
Индикатор полярности
Индикатор проводимости
Кнопка переключения
Кнопка нахождения кабеля
Антенна
Индикатор заряда батареи
Кнопка NCV
Кнопка нахождения кабеля
Последовательные индикаторы
Разъем RJ 45
Индикатор PORT FLASH
Последовательные индикаторы
Кнопка включения
Индикатор режима проверки
Индикатор NCV
Регулятор чувствительности
Кнопка подсветки
Кнопка включения
Разъем RJ45
IV. Поиск сетевого кабеля
1. Подключите штекер RJ45 сети к разъему RJ45 передатчика.
2.
Нажмите на передатчике, чтобы запустить поиск сети. В режиме
поиска нажмите кнопку , чтобы включить функцию визуальной
индикации. Если тестируемый кабель подключен к активному свитчу,
роутеру или сетевой карте, индикатор PORT FLASH на передатчике
будет мигать синхронно с индикатором сетевого порта.
3. Нажмите на приемнике, чтобы запустить поиск. Звуковые
сигналы означают, что линия сети найдена.
V. Поиск телефонной линии
1.
Подключите штекер RJ11 телефонной линии к разъему RJ11 передатчика.
2. Нажмите на передатчике, чтобы запустить поиск.
4.
Нажмите на приемнике, чтобы запустить поиск. Звуковые сигналы
означают, что телефонная линия найдена.
VI. Поиск кабеля питания
1.
С помощью зажима "крокодил" для разъема RJ11 подключите
передатчик к нужному кабелю питания.
2. Нажмите на передатчике, чтобы запустить поиск.
3. Нажмите на приемнике, чтобы запустить поиск. Звуковые сигналы
означают, что кабель питания найден.
VII. Демонстрация процесса поиска
UT683KIT
Кабельный тестер
Предисловие
III. Комплектация
Наименование
Кол-во
Наименование
Кол-во
Передатчик
1
Приемник
1
Кабель зарядки Micro USB
1
Кабель для RJ11
1
Кабель с зажимом "крокодил" для RJ11
1
Кабель для RJ45
1
Руководство пользователя
1
Чехол
1
Розетка
(разъемы RJ11/RJ45)
Индикаторы
Поиск кабелей
Изолирование отдельных кабелей
Чувствительность
