IX. Проверка кабеля RJ11

Подключите штекеры RJ11 тестируемого кабеля к разъемам RJ11

передатчика и приемника либо подключите тестируемый кабель к

передатчику зажимом "крокодил".

Нажмите , кнопка замигает, означая, что включен режим

тестирования.

3. Индикатор проводимости (CONT) загорится зеленым (разомкнутая

цепь) либо красным (короткое замыкание). Индикатор полярности

загорится зеленым (плюс) либо красным (минус), либо будет мигать

попеременно красным и зеленым (переменный ток).

X. Прочие функции

NCV

(Бесконтактное обнаружение напряжения)

Нажмите кнопку NCV

, чтобы включить функцию NCV. Если

тестируемый кабель или разъем имеют напряжение выше AC 40V,

приемник подаст звуковой сигнал, и одновременно загорится индикатор

NCV.

Если нужный кабель пересекается с другими кабелями, настройте

чувствительность прибора ручкой. Чем громче звук, тем сильнее

сигнал и тем ближе нужный кабель.

VIII. Проверка кабеля RJ45

Подключите штекеры RJ45 тестируемого кабеля к разъемам RJ45

передатчика и приемника.

Нажмите , кнопка замигает, означая, что включен режим

тестирования.

3. Проверьте состояние кабеля (проводимость, короткое замыкание,

правильность подключения) по последовательным индикаторам.

4. Нажимайте кнопку , чтобы включать быстрый/медленный режим.

5. Ниже показана индикация различных состояний (норма, КЗ,

разрыв цепи, неверное подключение) для неэкранированных кабелей.

• Норма: LED (1~8) на приемнике и передатчике загораются по очереди.

• Короткое замыкание: LED 3 и 4 LED на приемнике загораются

одновременно и неярко.

• Разрыв: LED 3 на передатчике и приемнике не горят.

• Неверное подключение: загоревшиеся LED на приемнике и

передатчике не соответствуют друг другу.

2. Фонарь

Нажмите

,чтобы включить/выключить фонарь приемника.

3. Индикатор низкого заряда батареи

1) Когда напряжение батареи ≤3 .4V, кнопка включения замигает.

выключится. Зарядите прибор.

4. Наушники

При работе в шумном окружении вы можете использовать

наушники (в комплект не входят). Громкость звука регулируется

ручкой.

XI. Характеристики

1. Питание: батарея 3.7V

2. Тип сигнала: модулирующий (несущая частота - 125 кГц)

3. Дистанция обнаружения: ≥3 000 м (откл. режим)

4. Дистанция обнаружения подключения: ≥1 00 м (подкл. режим)

5. Рабочая температура -10°C~50°C

6. Температура хранения: -20°C~60°C

7. Рабочая влажность воздуха: 20~75% RH

8. Влажность воздуха при хранении: 10%~90% RH

9. Высота: ≤2 000 м

10. Размеры

Передатчик: 130×51×28 мм

Приемник: 197×48×34 мм

11. Вес

Передатчик: ок. 95 г

Приемник: ок. 127 г

12. Соответствие стандартам:

EN61326-1:2013 EN61326-2-2:2013

EN61000-3-2:2014 EN61000-3-3:2013

XII. Обслуживание и ремонт

1. Обслуживание

Протирайте корпус сухой тканью. Не используйте

растворители и абразивные чистящие средства!

Ремонт

При обнаружении следующих неполадок обратитесь к продавцу:

1) Повреждение корпуса или деталей

2) Неправильные показания индикаторов

3) Не работает одна или несколько кнопок.

Когда напряжение батареи ≤3 .0V, прибор автоматически

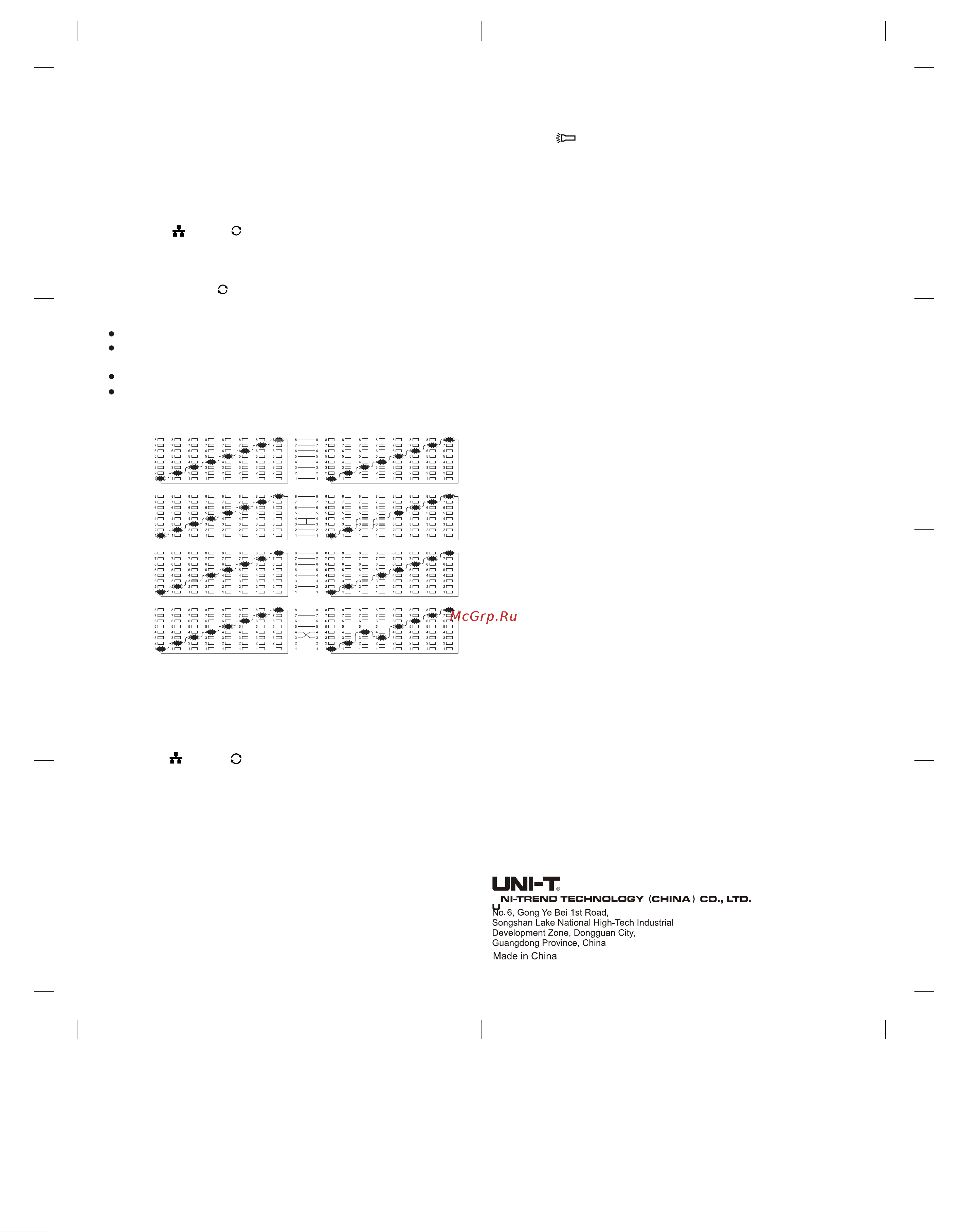

LED-индикаторы передатчика LED-индикаторы приемника

1-8

Норма

3,4

КЗ

Разрыв

3,4

Неверн.

подкл.
