146

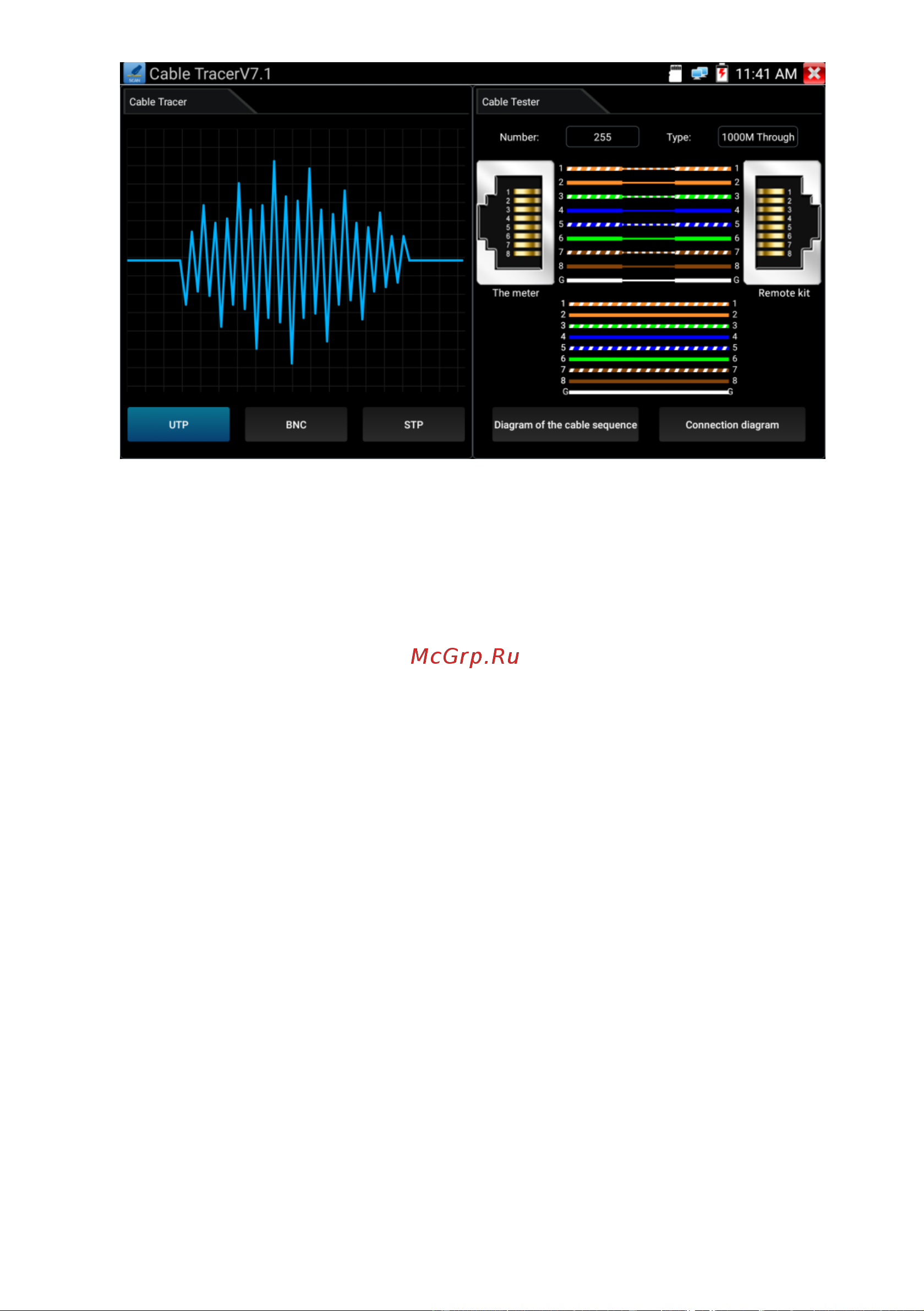

3) Подключите второй конец кабеля к разъему RJ-45 (4) для

проверки корректности обжимки и прочих параметров. Тип

текущей обжимки и состояние каждой пары в кабеле (есть

контакт/нет контакта) будет отображено в правой части

приложения в виде цветовой схемы.

Для нахождения кабеля с помощью щупа:

1) Подключите один из концов UTP(STP) кабеля к разъему

UTP/SCAN на тестере (или коаксиального кабеля с помощью

переходника);

2) Запустите приложение Cable Tracer на тестере;

3) Выберите тип кабеля UTP – для витой пары, BNC – для

коаксиального кабеля, STP – для экранированного кабеля витой

пары.

4) Включите щуп поворотом регулировочного элемента (9)

5) Вращайте регулировочный элемент по часовой стрелке или

обратно для увеличения/снижения чувствительности щупа.

6) Ведите щуп вдоль предполагаемого места прокладки кабельной

трассы. Щуп будет издавать специфичный звук, тональность

которого будет изменяться в зависимости от близости к кабелю,

для которого производится поиск.

Примечание:

 В беззвучном режиме (кнопка MUTE на щупе) поиск кабельной

трассы осуществляется по световым индикаторам 1-8;
