147

 Для коаксиального кабеля один из зажимов подключается к

центральной жиле кабеля, а другой зажим к оплетке-экрану;

 Правильно устанавливайте элементы питания в щуп, соблюдая

полярность во избежание выхода из строя;

 Помимо спец. звука для поиска кабельной трассы щуп может

издавать другие звуки (фон) из-за наведения на него других

сигналов.

Проверка PoE устройств (PoE коммутаторов, инжекторов и прочих

источников PoE):

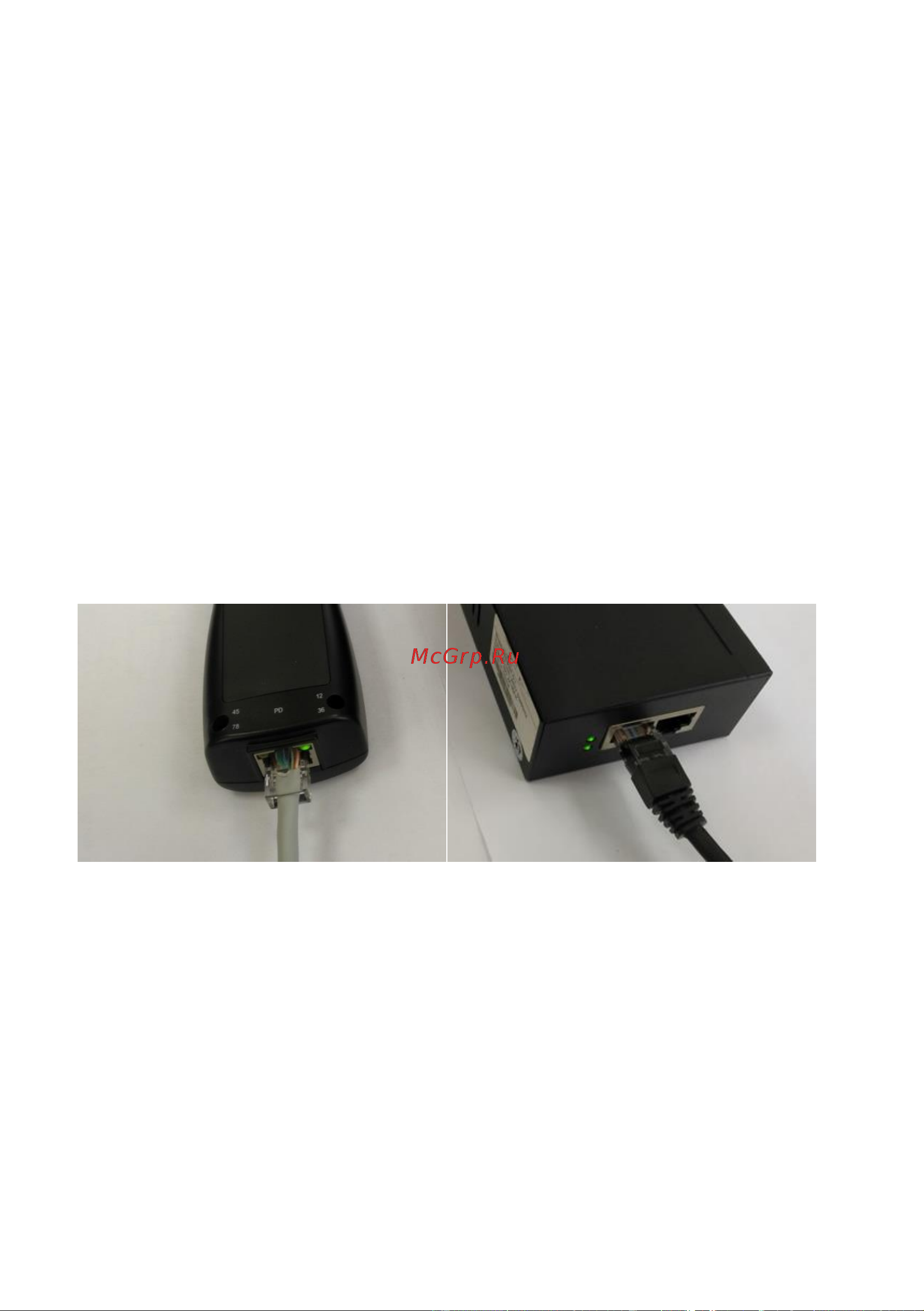

1) Подключите кабель витой пары от проверяемого источника PoE

к разъему RJ-45 (12) на нижней части щупа;

2) На результат тестирования указывают LED индикаторы на

разъеме RJ-45:

Не горит ни один из индикаторов – подключенное устройство не

поддерживает PoE или не исправно;

Горит зеленый индикатор (желтый не горит) – PoE устройство выдает

PoE по методу А (1,2+ 3,6-);
