РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Страница -4-

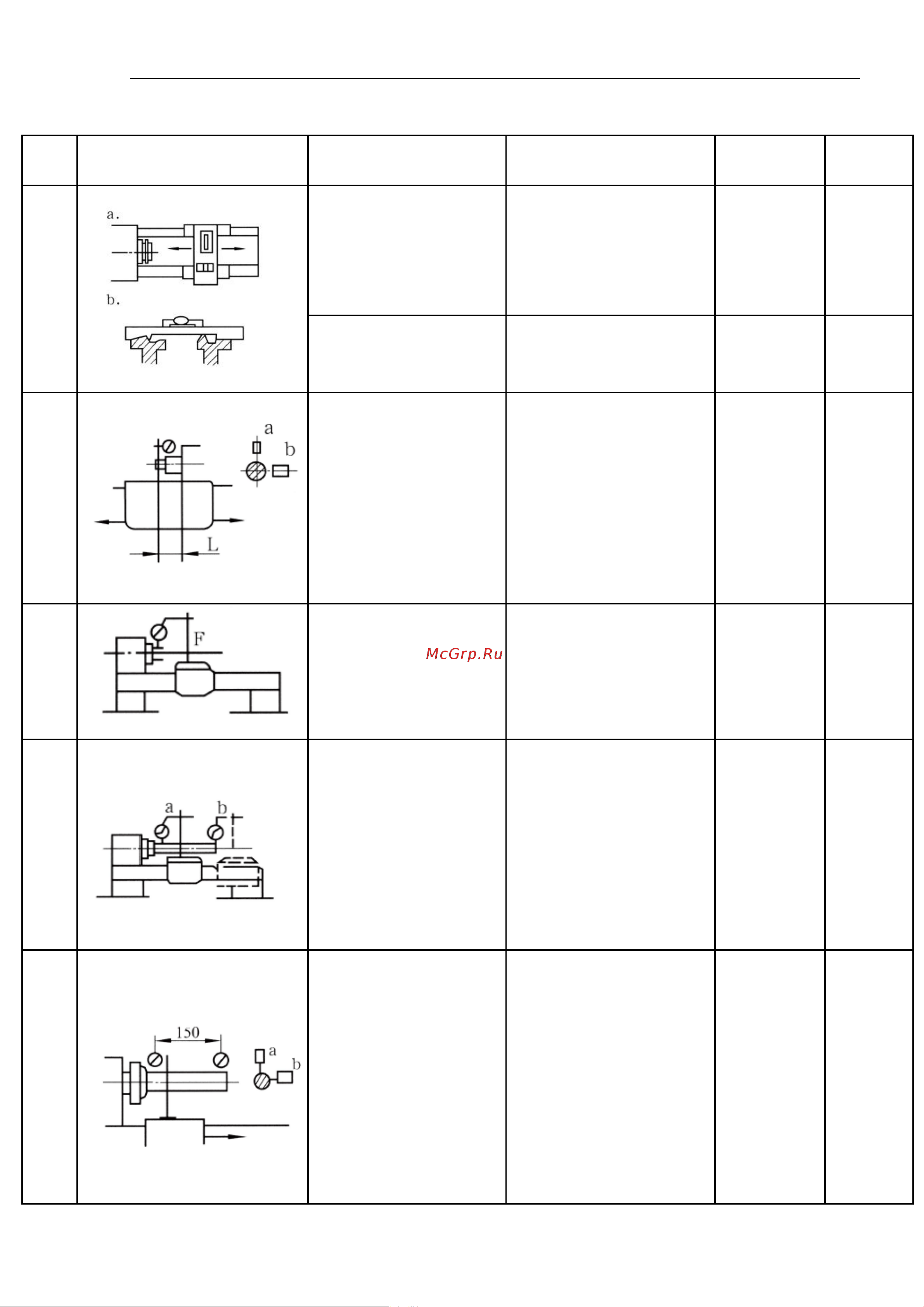

ПРОТОКОЛ ИСПЫТАНИЙ/ CHECK LIST

№

Схема метода измерений

Объект проверки

Inspection item

Допуск

Данные

G1

a. Выравнивание

продольных

направляющих

скольжения станка в

вертикальном

положении

a. Alignment of

longitudinal bed slide

ways in vertical place

Полный

ход 0,25 (+)

b. Параллельность

поперечного

направления

Parallelism of transverse

direction

0,69444513

9

G2

Параллельность

задней бабки по

отношению к

продольному

движению каретки:

Parallelism of tailstock

to longitudinal motion of

carriage.

a. В вертикальной

плоскости

a. In vertical plane

a. 500:0,03

b. В горизонтальной

плоскости

b. In horizontal plane

b. 500:0,02

5

G3

Выступ хвостовика

шпинделя

Spindle nose run out

0,015

G4

Биение конуса

шпинделя

Spindle taper run out

a. На конце

хвостовика шпинделя

a. At the end of spindle

nose

a. 0,01

b. На конце пробного

прутка на 300 мм

b. At the end of 300mm

test bar

b. 300:0,05

G5

Параллельность

оправки по

центральной линии

шпинделя по

отношению к

продольному

движению каретки

Parallelism of spindle

center line to longitudinal

motion of carriage

a. В вертикальной

плоскости (вверх)

a. In vertical plane

(upward)

a. 300:0,05

b. В горизонтальной

плоскости (вперед)

b. In horizontal plane

(forward)

b. 300:0,05
