РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Страница -5-

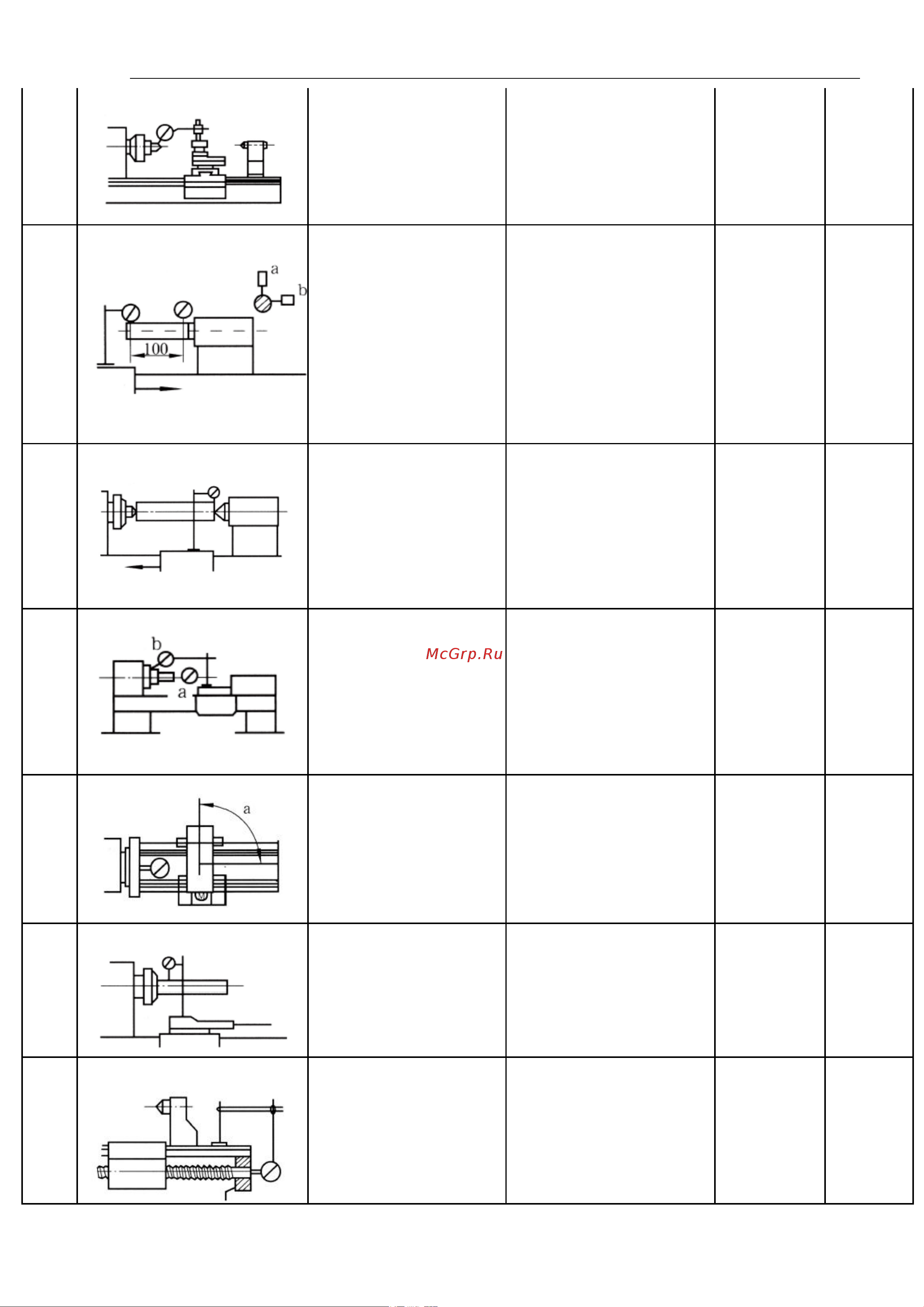

G6
Торцевое биение
шпинделя
Spindle center run out
0,03
G7
Параллельность
центральной линии
шпинделя задней
бабки по отношению
к продольному
движению каретки
Parallelism of center line
of tailstock spindle to
longitudinal motion of
carriage
a. В вертикальной
плоскости
a. In vertical plane
a. 200:0,03
b. В горизонтальной
плоскости
b. In horizontal plane
b. 200:0,03
G8
Разница между
центральной высотой
между передней и
задней бабкой станка
(движение задней
бабки вверх)
Difference in center
height between
headstock and tailstock
(tailstock upward)
0,06
G9
Шпиндель
Spindle
a. Axial run out
a. 0,015
b. Run out on spindle
base plane
b. 0,02
(осевой
выступ
включен)
G10
Verticality of cross slide
to spindle center line
0,02/150
a ≥90°
G11
Параллельность
верхних салазок по
отношению к
центральной линии
шпинделя
Parallelism of top slide to
spindle center line
0,04
G12
Действие кулачка
шарико-винтовой
передачи
Lead screw cam action
0,05
