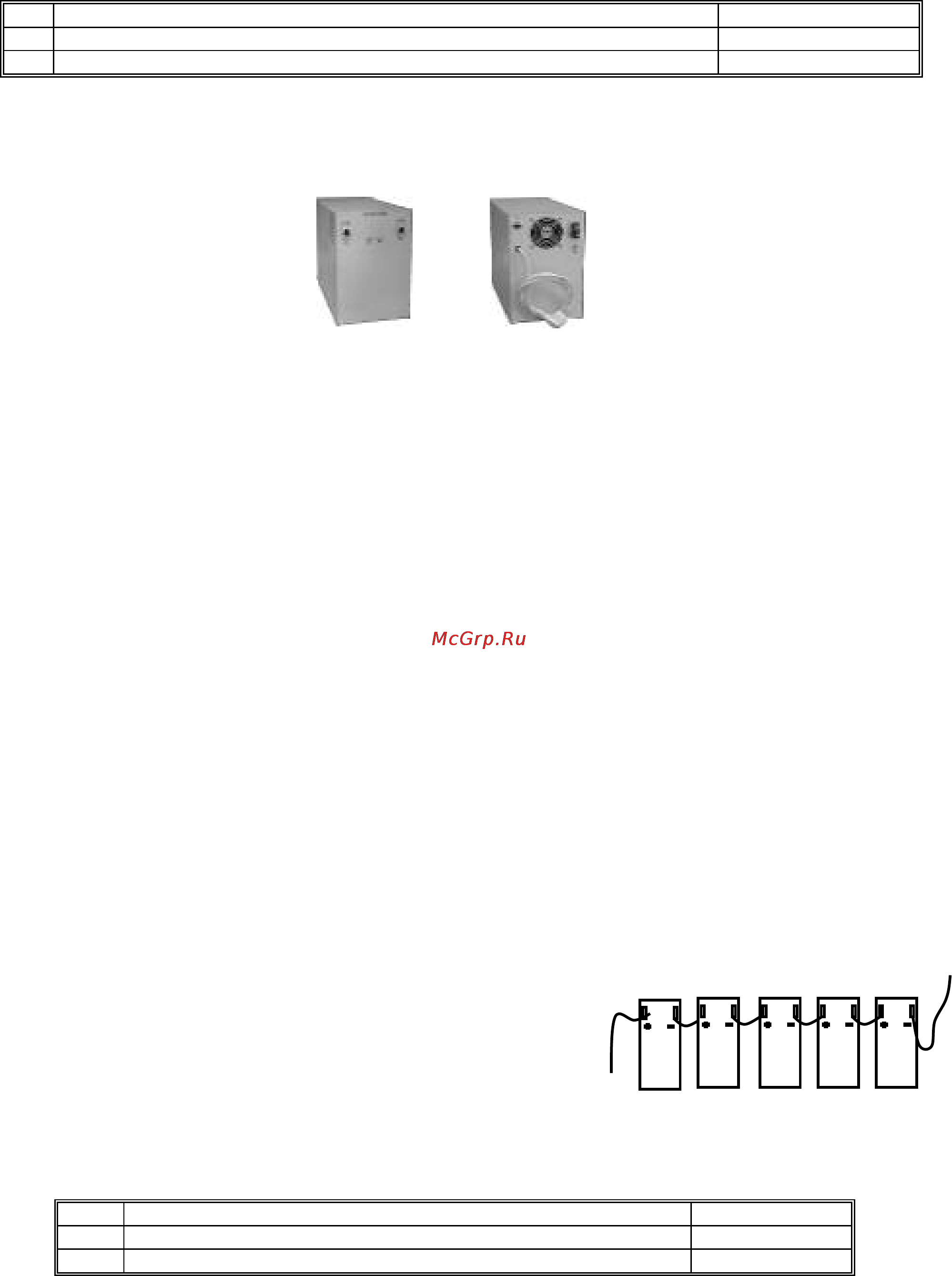

3 КОМПЛЕКТ ПОСТАВКИ Таблица 2 1 2 НАИМЕНОВАНИЕ Источник бесперебойного питания ШТИЛЬ РБбОЮО Источник бесперебойного питания ШТИЛЬ РЗбОЮС Паспорт КОЛ 1 шт 1 экз 4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 4 1 Конструктивно источник питания выполнен в виде настольного напольного блока со съемным кожухом см рисунок 1 Рисунок 1 Внешний вид ИБП На передней панели размещены выключатель АКБ ОТКП предназначенный для отключения аккумуляторных батарей от нагрузки светодиодный индикатор СЕТЬ указывающий на нормальную работу модуля питания и наличие сетевого питающего напряжения светодиодный индикатор ВЫХОД показывающий наличие выходного напряжения Подвод кабеля питания с сетевой вилкой осуществляется через заднюю панель там же расположен автоматический выключатель сети 220В клеммный соединитель подключения нагрузки и разъем дистанционной сигнализации аварии ИБП Для лучшего охлаждения кожух имеет вентиляционные отверстия Питание ИБП осуществляется от однофазной сети с напряжением 220В Аккумуляторные батареи располагаются внутри ИБП в нижнем отсеке 4 2 Базовым элементом прибора является источник вторичного электропитания ИВЭП представляющий собой импугьсный преобразоватегь с высоким КПД 88 Питающее напряжение на ИВЭП поступает через схему защиты входных цепей с сетевым фильтром Использование режима ограничения тока заряда позволяет оптимальным образом использовать ресурс батареи Схема защиты аккумуляторной батареи от глубокого разряда обеспечивает отключение аккумуляторной батареи при пропадании питающего напряжения 220В и ее разряде до 20 от начальной емкости Низкий уровень шума и использование герметичных аккумуляторов в соответствии с установленными стандартами позволяет размещать оборудование в помещениях где постоянно присутствует работающий персонал 5 МОНТАЖ И УСТАНОВКА Не допускается установка ИБП в местах не обеспечивающих воздухообмена достаточного для естественного охлаждения его нагревающихся частей а также на расстоянии 1 м от отопительных систем Рабочее положение ИБП вертикальное Подключение нагрузки выполнять в соответствии с приведенной ниже таблицей Аккумуляторную батарею подключать строго в соответствии со следующими инструкциями ___ ____ _____ _____ _____ у клемму в красной оболочке подключать к плюсовому яги лгипип контакту батареи I клемму в черной оболочке подключать к минусовому I Г контакту батареи ___ ___________ __________ Необходимо обеспечить с помощью рубильника или розетки возможность обесточивания источника питания для проведения обслуживания и регламентных работ Подключение к сети 220В производить трехпроводным кабелем с заземлением ________________________________________________________________________________Таблица 3 НАЗНАЧЕНИЕ ВЫХОДНЫХ КЛЕММ ОБОЗНАЧЕНИЕ 1 Клемма красная подключения плюсового провода нагрузки 2 Клемма черная подключения минусового провода нагрузки 6 МЕРЫ БЕЗОПАСНОСТИ ВНИМАНИЕ Внутри корпуса ИБП имеется опасное напряжение 220В 50Гц К работе с изделием допускаются лица изучившие настоящее руководство и инструкцию по технике безопасности действующую на предприятии
