Оптическая измерительная линейка с дифракционной решеткой УЦИ SINO SDS6-3V
(Указания по эксплуатации)
12

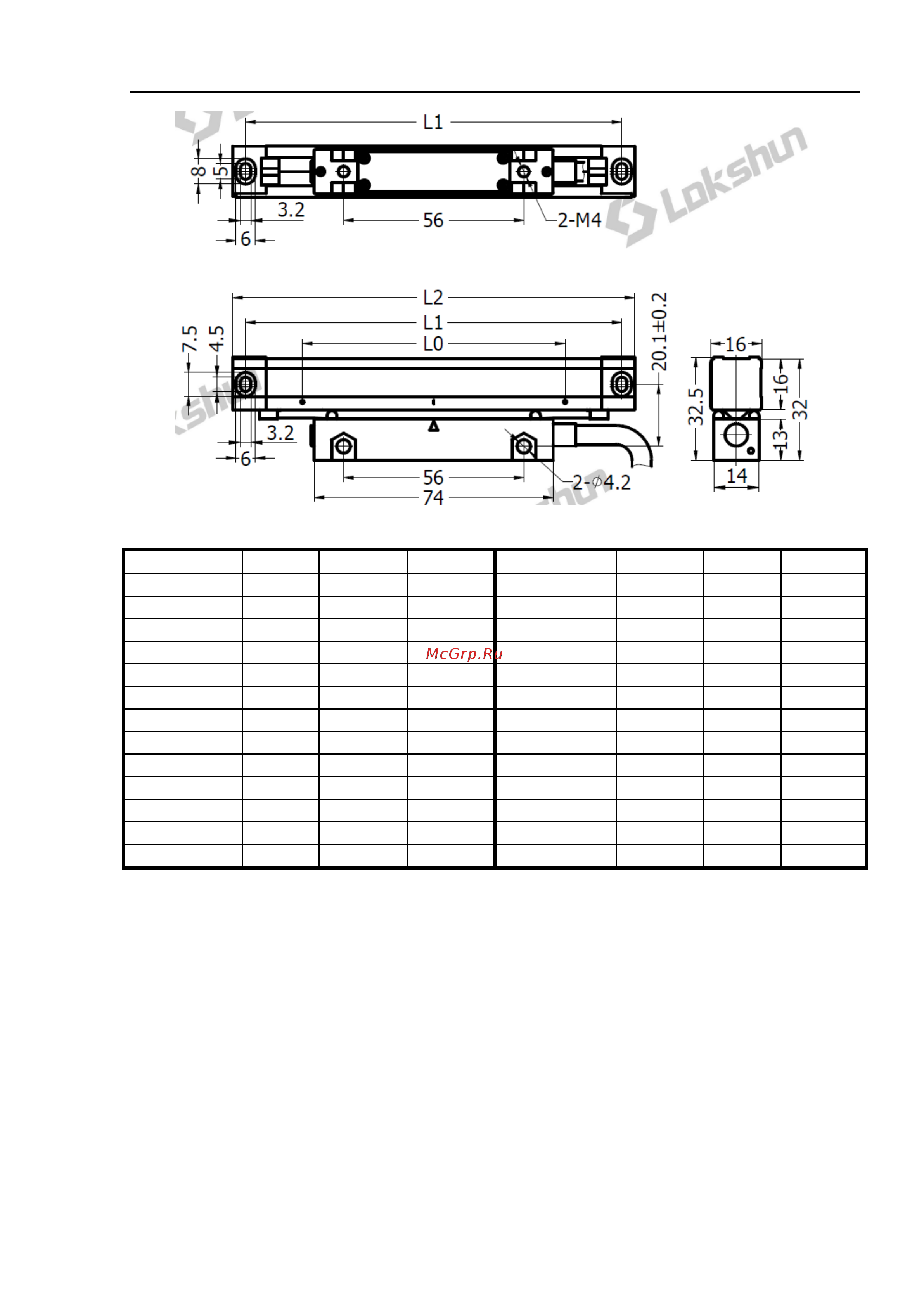

Рис. 19
Модель
L0
L1
L2
Модель
L0
L1
L2
KA200-30
30
125
133
KA200-160
160
255
263
KA200-40
40
135
143
KA200-170
170
265
273
KA200-50
50
145
153
KA200-180
180
275
283
KA200-60
60
155
163
KA200-190
190
285
293
KA200-70
70
165
173
KA200-200
200
295
303
KA200-80
80
175
183
KA200-220
220
315
323
KA200-90
90
185
193
KA200-240
240
335
343
KA200-100
100
195
203
KA200-260
260
355
363
KA200-110
110
205
213
KA200-280
280
375
383
KA200-120
120
215
223
KA200-300
300
395
403
KA200-130
130
225
233
KA200-320
320
415
423
KA200-140
140
235
243
KA200-340
340
435
443
KA200-150
150
245
253
KA200-360
360
455
463
L0: Фактическая длина измерения оптической линейки L1: Размер отверстия для монтажа
оптической линейки
L2: Габаритные размеры оптической линейки
Примечания: (1) Выбор измерительного диапазона оптической линейки зависит от
длины рабочего хода станка. Измерительный диапазон оптической линейки должен
быть больше максимальной длины рабочего хода станка.
(2) Запасные части необходимо выбирать в соответствии с длиной и заданной
монтажной поверхностью.
(3) Для крепления оптической линейки типа KA-600 через каждые 1000 мм
необходимо устанавливать подвесные пластины, т.е. 2 пластины при 1000≤ L <2000,
3 пластины при 2000≤ L <3000 и 4 пластины при L=3000.
