Оптическая измерительная линейка с дифракционной решеткой УЦИ SINO SDS6-3V

(Указания по эксплуатации)

4.2 Принцип монтажа:

(1) Контрольным параметром при установке оптической линейки является положение

направляющей станка, линейка должна располагаться параллельно направляющей.

Центральная точка диапазона измерения оптической линейки должна располагаться по

центру рабочего хода станка. Следует удостовериться, что фактический диапазон

измерения оптической линейки полностью охватывает максимальное значение рабочего

хода станка.

(2) Приоритетным принципом монтажа является то, что оптическая линейка должна

быть расположена в непосредственной близости от ходового винта станка. После монтажа

корпус оптической линейки должен перемещаться одновременно с верстаком, а

считывающая головка должна быть закреплена к станку.

(3) Установленная оптическая линейка не должна затруднять работу станка или

нарушать производительность выполнения операций на станке.

(4) После установки оптическая линейка не должна подвергаться воздействию ударов.

Во время выполнения производственных операций оптическая линейка не должна

препятствовать перемещению рукояток, тормозов или других выступающих частей;

запрещается касаться оптической линейки во время установки и снятия заготовок из зоны

обработки. При падении заготовки контакт затрудняется.

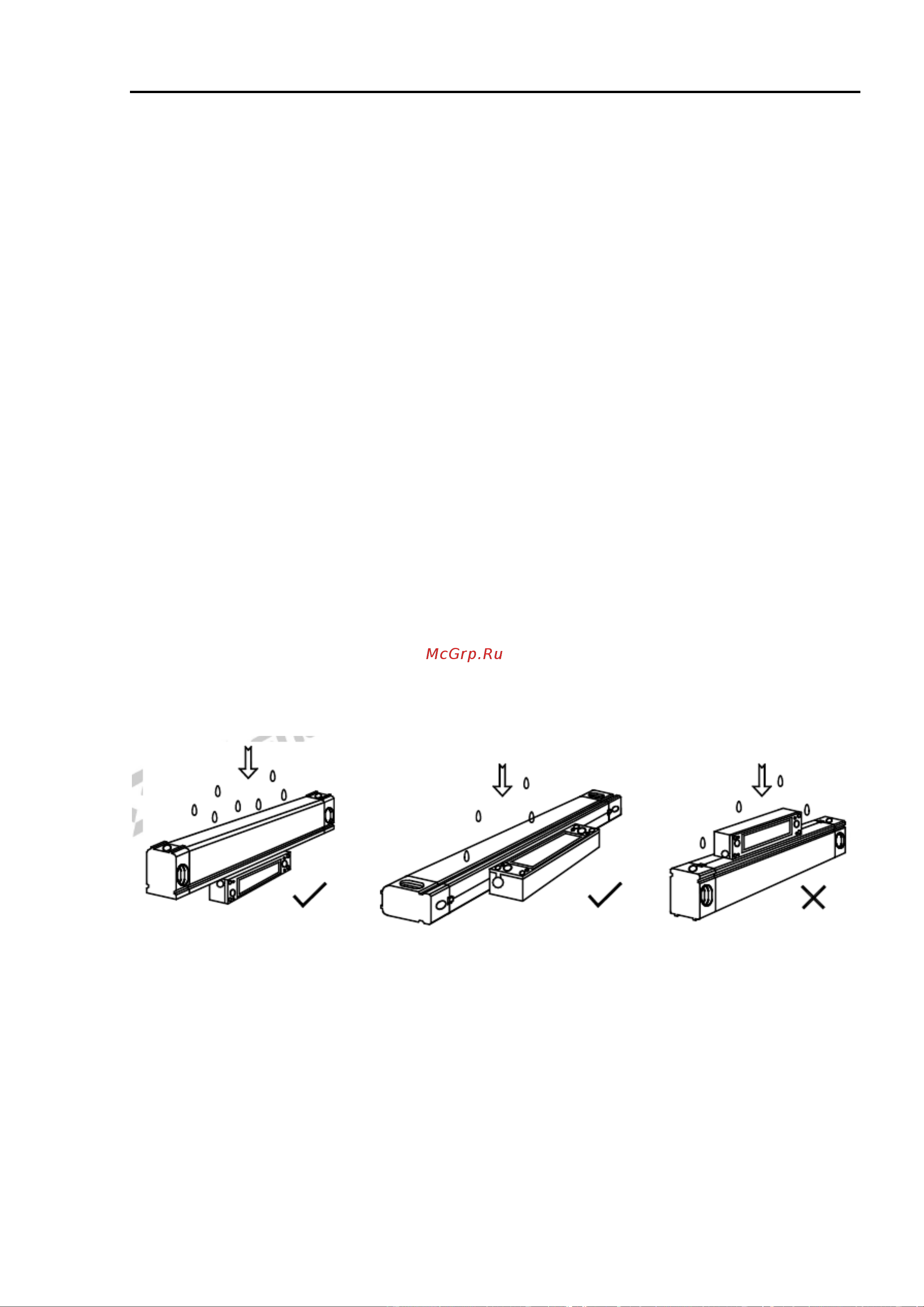

(5) Оптическую линейку следует устанавливать в вертикальном положении, как

показано на Рис. 20. Но в случае, когда подобная установка невозможна, допускается

горизонтальная установка устройства. Запрещается устанавливать оптическую линейку в

перевернутом положении (т.е. когда считывающая головка сверху, а корпус оптической

линейки – снизу). Запрещается располагать оптическую линейку так, чтобы резиновое

уплотнение было направлено непосредственно на сопло подачи масла охлаждения станка.

Рис. 20

(6) Для обеспечения целостности сигнала кожух оптической линейки должен быть

надежно заземлен.

(7) Величина параллельности и вертикального расположения оптической линейки

относительно направляющей станка должна составлять 0,10 мм/м.

4.3 Монтаж оптической линейки и кожуха

(1) Установка оптической линейки с кожухом KА-300С
