Оптическая измерительная линейка с дифракционной решеткой УЦИ SINO SDS6-3V

(Указания по эксплуатации)

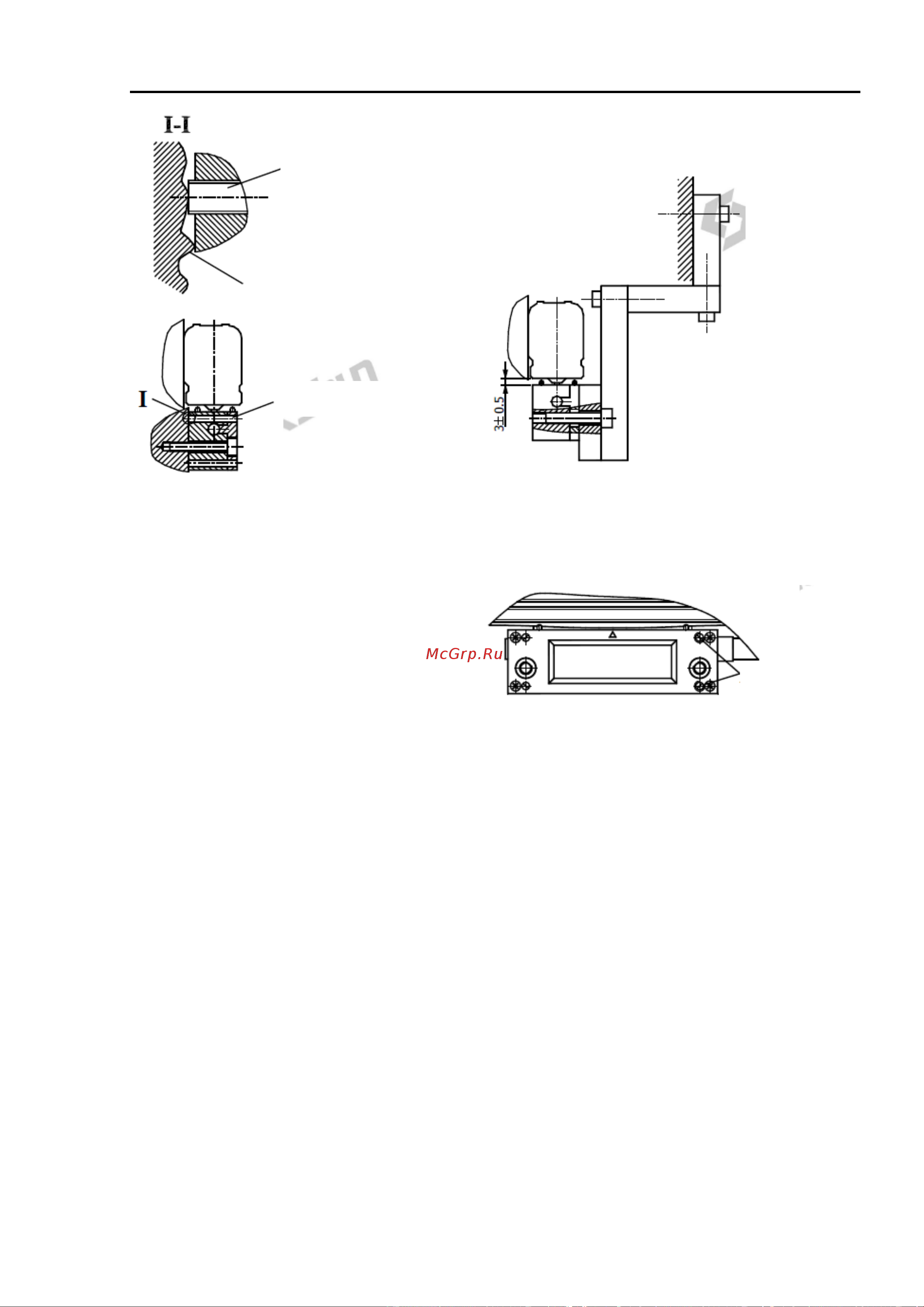

Рис. 23 Рис. 24

4.5 Переустановка кабеля считывающей головки (возможность

доступна в моделях оптической линейки KA-300, KA-500 и KA-600)

При отправке с завода-изготовителя в

конструкции прибора доступно два

выхода для подключения кабеля

считывающей головки на усмотрение

пользователя: справа и слева. При

необходимости кабель можно

переустановить на другой выход

следующим образом:

(1) Выкрутить 4 винта М2 с головкой под крестообразный шлиц, которые крепят

крышку считывающей головки, и 2 регулировочных винта М3 с правой стороны

считывающей головки.

(2) Вставить 2 винта M4 с торцевой шестигранной головкой в отверстия

регулировочного винта и закрутить соответствующим образом для фиксирования крышки.

В случае образования зазора необходимо использовать отвертку, чтобы выровнять

крышку по краю считывающей головки.

(3) Ослабить 2 винта М3 со шлицевой головкой, крепящие кабель в нижней части

считывающей головки. Вынуть кабель с контактом и установить во вход с другой

стороны.

(4) Перед установкой крышки необходимо убрать остатки старого герметика, а затем

нанести новый слой.

(5) Отвинтить винты M4 с торцевой шестигранной головкой. Установить крышку и

закрепить с помощью 4 винтов М2 с головкой под крестообразный шлиц.

Регулировочный винт

Необработанная

монтажная поверхность

Регулировочный винт

Отверстия

регулировочного

винта
