Оптическая измерительная линейка с дифракционной решеткой УЦИ SINO SDS6-3V

(Указания по эксплуатации)

Примечание: Во избежание соскальзывания инструмента с головки винта на каждом

этапе необходимо использовать соответствующий тип инструмента.

Примечание: Кабель считывающей головки оптической линейки типа KA-200

устанавливается изготовителем по умолчанию с правой стороны. Установка кабеля

с левой стороны возможна по предварительной договоренности.

5. Правила приемки изделия

5.1 Считывающая головка должна быть закреплена достаточно прочно. При сильном

встряхивании прибора значения на цифровом дисплее должны меняться. После

прекращения воздействия на цифровом дисплее должно отобразиться исходное значение.

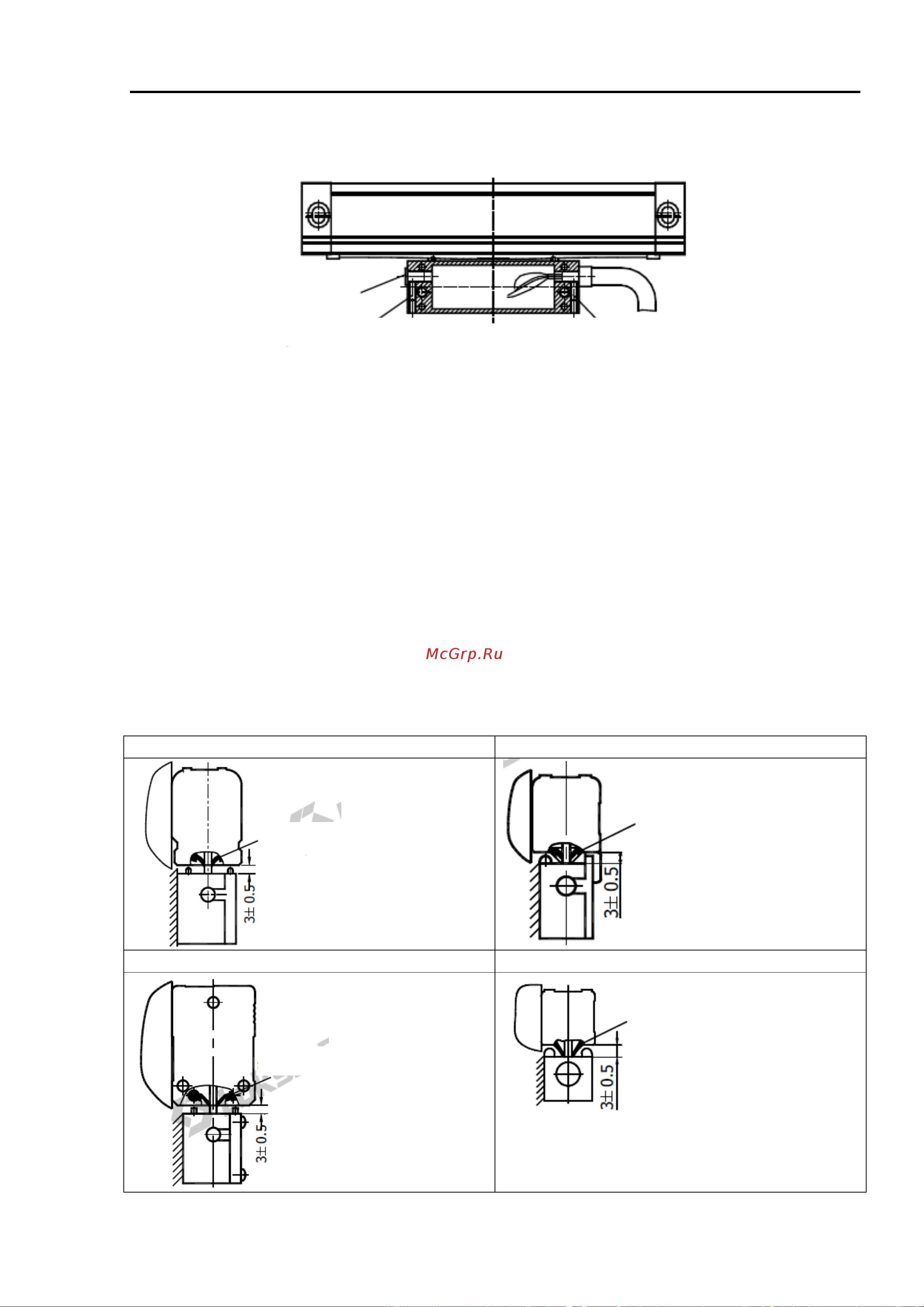

5.2 Считывающая головка должна размещаться по центру оптической линейки, чтобы

уплотнительная прокладка закрывалась и открывалась симметрично, как показано на

рисунках ниже.

5.3 Расположение считывающей головки относительно оптической линейки и ее

монтажные размеры должны соответствовать значениям на рисунке ниже.

5.4 Соединительная пластина обеспечивает правильное расположение считывающей

головки по центру оптической линейки и ее расположение относительно корпуса

оптической линейки.

KA-300:

KA-500:

KA-600:

KA-200:

Торцевая часть

Установочный винт

Уплотнительная прокладка
