9

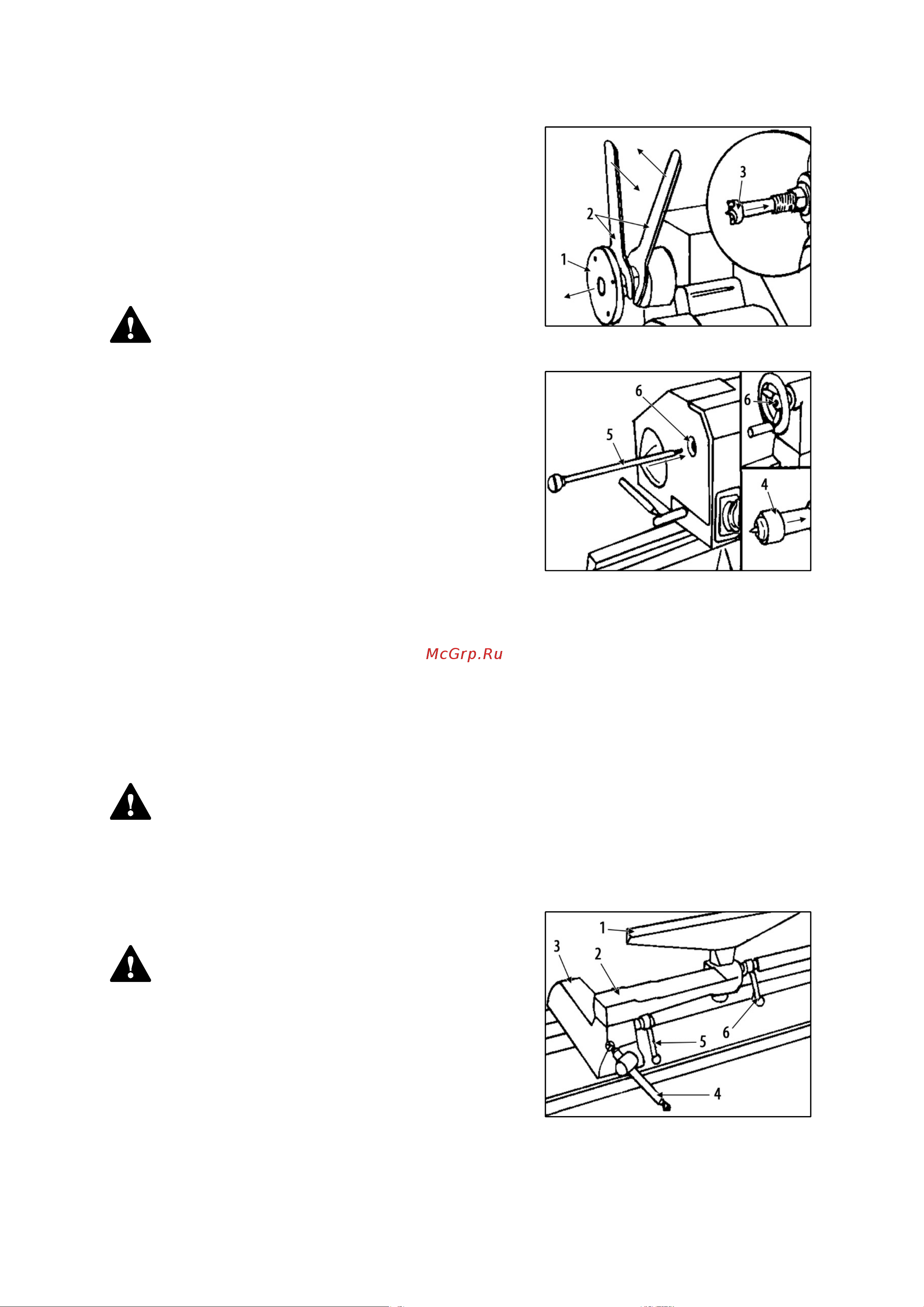

3.3 Установка планшайбы
Снимите поводковый патрон 3 со шпинделя передней
бабки (если он установлен), рис. 3.
Накрутите планшайбу 1 по часовой стрелке, до упора, на
резьбу шпинделя. Затяните планшайбу при помощи
ключей 2.
3.4 Установка/снятие поводкового патрона
и вращающегося центра
Убедитесь, что поверхности поводкового
патрона, вращающегося центра и шпинделя
передней/задней бабки очищены от отходов
резания и смазки, перед установкой.
Снимите планшайбу 1 (рис. 3) со шпинделя передней
бабки, при помощи двух гаечных ключей 2, входящих
в комплект поставки. Установите поводковый патрон (3)
в шпиндель передней бабки.
Установите вращающийся центр 4 в отверстие пиноли
задней бабки (рис. 4).
Чтобы снять поводковый патрон передней бабки: вставьте
выколотку 5 в отверстие 6 и слегка постучите, придержи-
вая при этом патрон.
Чтобы снять вращающийся центр задней бабки вставьте выколотку 5 в отверстие маховика 6
и слегка постучите, придерживая при этом вращающийся центр 4.
Уберите и храните выколотку в безопасном месте после использования.
4. ЭКСПЛУАТАЦИЯ
4.1 Запуск и остановка станка
Убедитесь, что технические характеристики электродвигателя и сети
электропитания соответствуют.
Чтобы запустить токарный станок, поднимите крышку выключателя и нажмите зеленую кнопку (l).
Чтобы остановить станок, нажмите красную кнопку (0), или закройте крышку выключателя.
4.2 Регулировка положения подручника
Проверьте, что подручник установлен макси-
мально близко к заготовке, но не касается ее.
Проверните заготовку рукой, убедитесь
в наличие зазора перед включением станка.
Подручник 1 (рис. 5) может быть использован совместно
или без дополнительного поворотного удлинения 2.
Чтобы переместить основание 3 подручника, ослабьте
рукоятку фиксации положения подручника 4 и пере-
двиньте основание 3 подручника.
Чтобы выполнить необходимые настройки при использовании поворотного удлинения
подручника, ослабьте фиксирующие рукоятки 5 и 6.
Рисунок 3.
Рисунок 4.
Рисунок 5.
