3 Устройство станка

3.1 Передняя бабка

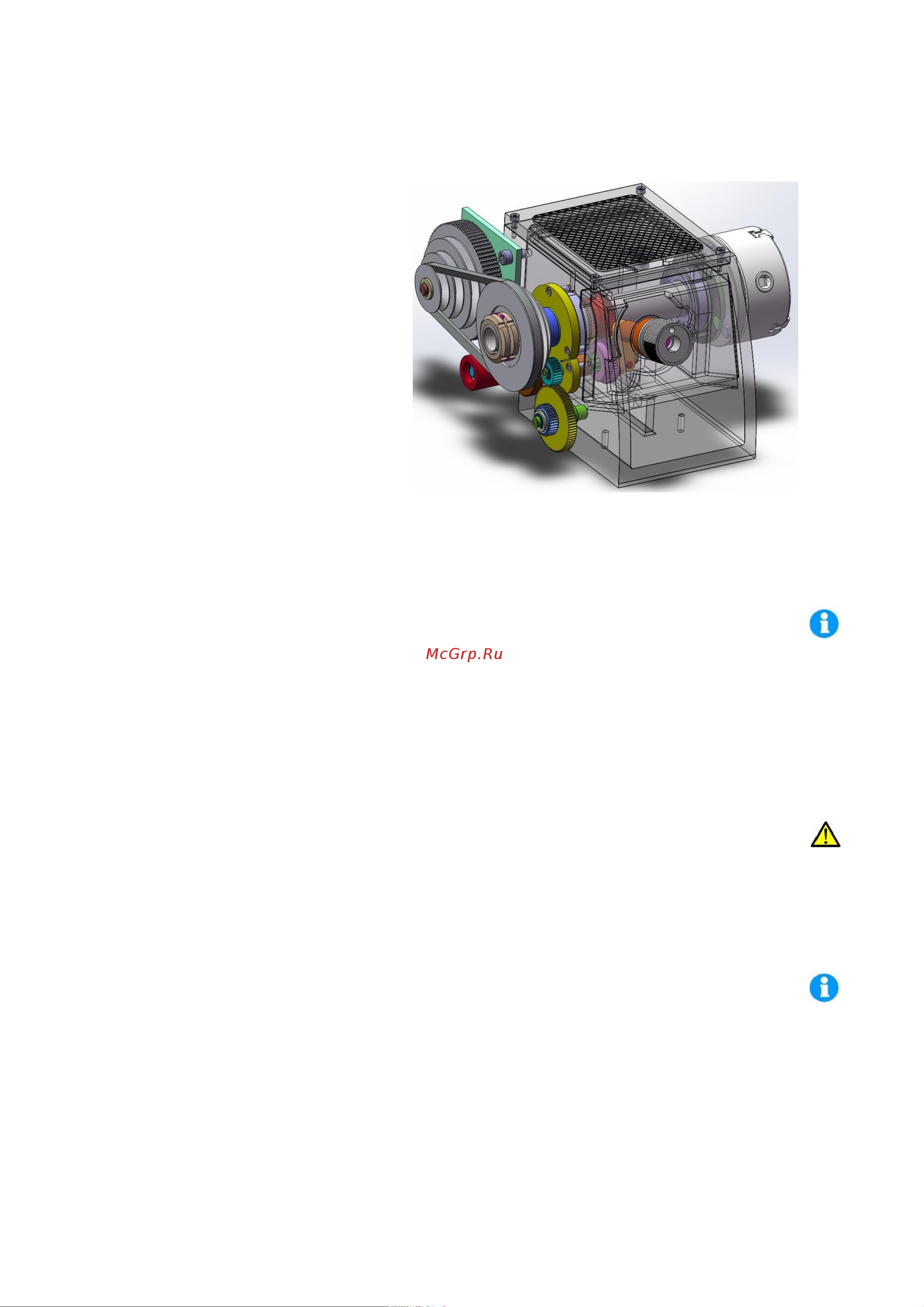

Передняя бабка является

одним из важных компонентов

данного станка, который

оказывает большое влияние на

точность обработки.

Передняя бабка

фиксируется винтами в левой

верхней части станины станка;

движущая сила для работы

передней бабки обеспечивается

электродвигателем,

установленным с задней стороны

станины; вращение двигателя

передается через синхронный

ремень на шкив передней бабки

для изменения режима зубчатой передачи, благодаря чему шпиндель две

скорости: высокую и низкую.

Зажимной патрон токарного станка

3-кулачковый патрон оснащен двумя комплектами зажимных кулачков,

которые называются прямыми кулачками и обратными кулачками и поставляются

в комплекте со станком, как показано на рисунке. Прямые кулачки используются

для зажима заготовки с ее внутренней или внешней стороны (для заготовок

сравнительно небольшого диаметра). Обратные кулачки используются для

зажима относительно гладких заготовок (с внешней стороны) (в зажимном

патроне должны быть установлены прямые кулачки).

Замена кулачков зажимного патрона токарного станка

Замена прямых кулачков и обратных кулачков в 3-кулачковом зажимном

патроне выполняется в соответствии с очередностью, при этом кулачки должны

быть установлены в пазы, соответствующие номеру прямого кулачка и обратного

кулачка.

Отключите электропитание!

Вставьте торцовый ключ для зажимного патрона, поверните его против

часовой стрелки и вращайте до тех пор, пока все прямые кулачки не будут сняты

с зажимного патрона.

Проверьте внутреннюю часть каждого паза зажимного патрона и очистите

при наличии мусора.

Каждый кулачок должен иметь соответствующий номер 1, 2 и 3 или A, B и

C. Номер можно найти в нижней части паза каждого кулачка.

Найдите кулачок № 1.
