Вставьте
торцовый ключ
для зажимного
патрона в
зажимной патрон.
Вращайте
торцовый ключ по
часовой стрелке,
пока не откроется
верхний конец
паза фланца (см.
рисунок).

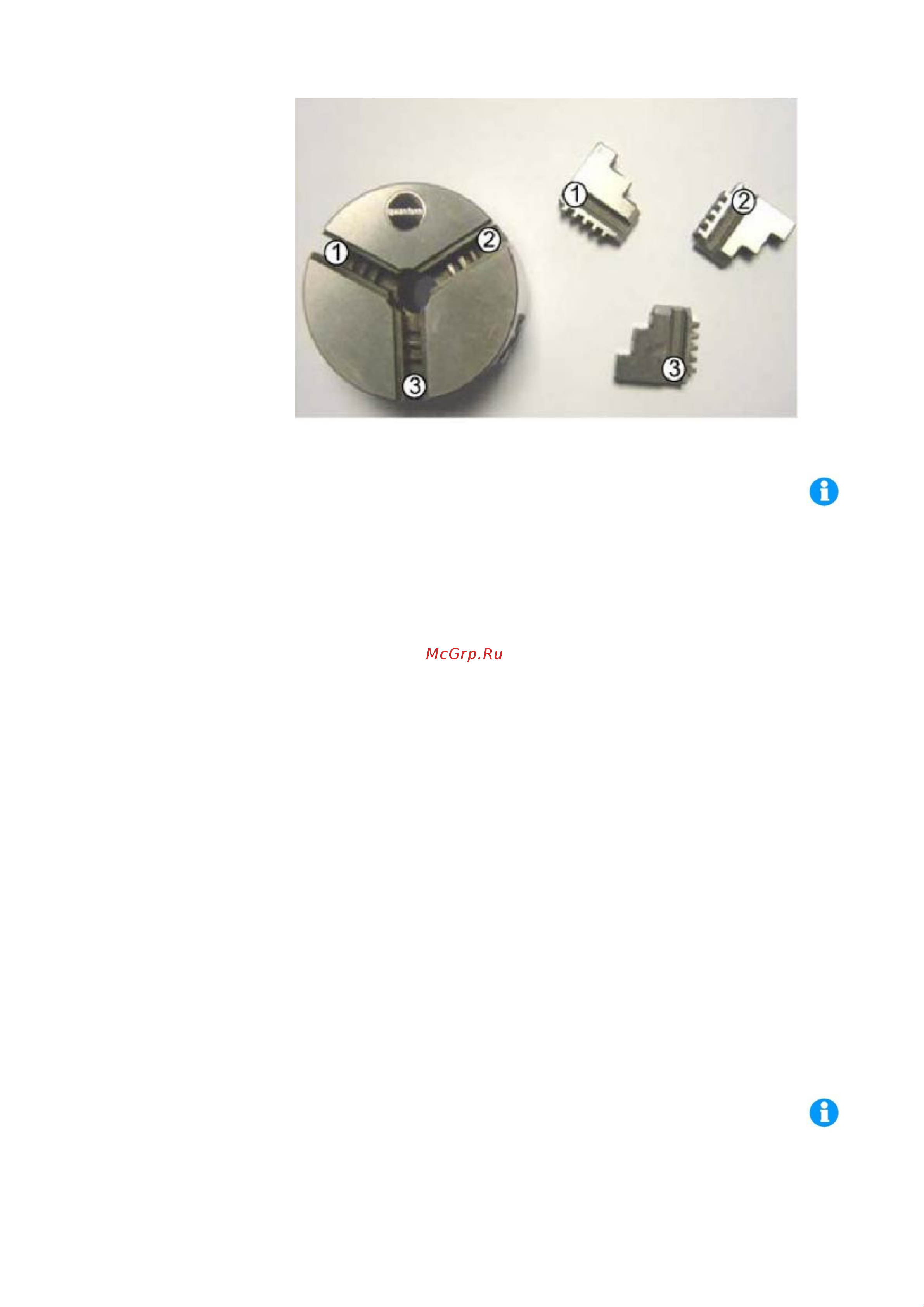

Вставьте
кулачок № 1 в паз
и продолжайте
вращать ключ до
тех пор, пока кулачок не будет закреплен.
Повторите указанные выше шаги для кулачков № 2 и 3.
При замене прямых кулачков 3-кулачкового патрона необходимо обращать
внимание на следующее:
Замена должна осуществляться последовательно, начиная с кулачка №
1.
Перед сборкой зажимного патрона необходимо тщательно очистить паз
и прямой кулачок.
Категорически запрещается совместно использовать прямые и обратные
кулачки.
Запрещается слишком плотно зажимать прямой кулачок в патроне, в
противном случае это может привести к его повреждению и потере точности.
При обработке нестандартных заготовок запрещается устанавливать
нестандартные кулачки; для обработки таких заготовок установите 4-кулачковый
зажимной патрон.
Заготовка в 3-кулачковом зажимном патроне всегда вращается с
небольшими подергиваниями и виляниями. При использовании 3-кулачкового
патрона для зажима заготовки рекомендуется измерить его концентричность.
Если испытательное значение будет слишком велико, вместо 3-кулачкового
зажимного патрона рекомендуется использовать 4-кулачковый зажимный патрон;
для испытания используйте измеритель концентричности и регулируйте
положение заготовки до тех пор, пока не добьетесь оптимального положения.
3.2 Задняя бабка
Задняя бабка, которая скользит вдоль направляющей на станине станка,
фиксируется в любом положении основания с помощью быстрого устройства
блокировки. Пиноль задней бабки представляет собой конус Морзе № 2 и
неподвижный сопрягающий центр (наконечник), такой как неподвижный
упорный центр, вращающийся упорный центр, сверлильный патрон с коническим
хвостовиком и центровочное сверло.
Задняя бабка, как показано на рисунке, включает в себя следующие
компоненты:
