Рукоятка блокировки:
для фиксации пиноли в
текущем положении.
Маховик задней бабки:
при его вращении
регулируется длина части,
выступающей из задней бабки.
Рукоятка блокировки
задней бабки: для фиксации
задней бабки в текущем
положении на станине.
Регулировочный болт: при регулировке задней бабки помогает удерживать
заднюю бабку в центральном положении.
Пиноль: для фиксации конических инструментов, таких, как
невращающийся упорный центр.
Регулировочная гайка: для регулировки правого и левого центра задней
бабки.
Невращающийся упорный центр
Когда длина выступающей части заготовки в 2,5 раза превышает свой
диаметр, необходимо использовать невращающийся упорный центр (поставляется
в комплекте с данным станком) или вращающийся упорный центр
(приобретаются отдельно).
При его использовании вершина невращающегося упорного центра должна
быть покрыта маслом, и вращение должно осуществляться на очень малых
оборотах. Трение с нагревом уменьшает срок службы вершины центра и может
нанести ущерб заготовке. В случае необходимости обработки заготовки на более
высоких оборотах, используйте вращающийся упорный центр вместо
невращающегося.
Установка невращающегося упорного центра
Убедитесь в том, что невращающийся упорный центр и проходное
отверстие задней бабки являются чистыми и что на них отсутствует грязь, пыль,
жир или масло. При наличии грязи или чрезмерного количества масла на
поверхности оборудования конус Морзе сверлильного патрона не будет плотно
зафиксирован.
Вращайте маховик задней бабки до тех пор, пока фиксирующий компонент
не будет выдвинут приблизительно на 20 мм.
Поместите невращающийся упорный центр в проходное отверстие задней
бабки и невращающийся упорный центр будет зафиксирован в подходящем
центральном положении.
Для снятия невращающегося упорного центра вращайте маховик задней
бабки таким образом, чтобы фиксирующий компонент втягивался в заднюю
бабку и, таким образом, невращающийся упорный центр будет из нее извлечен.

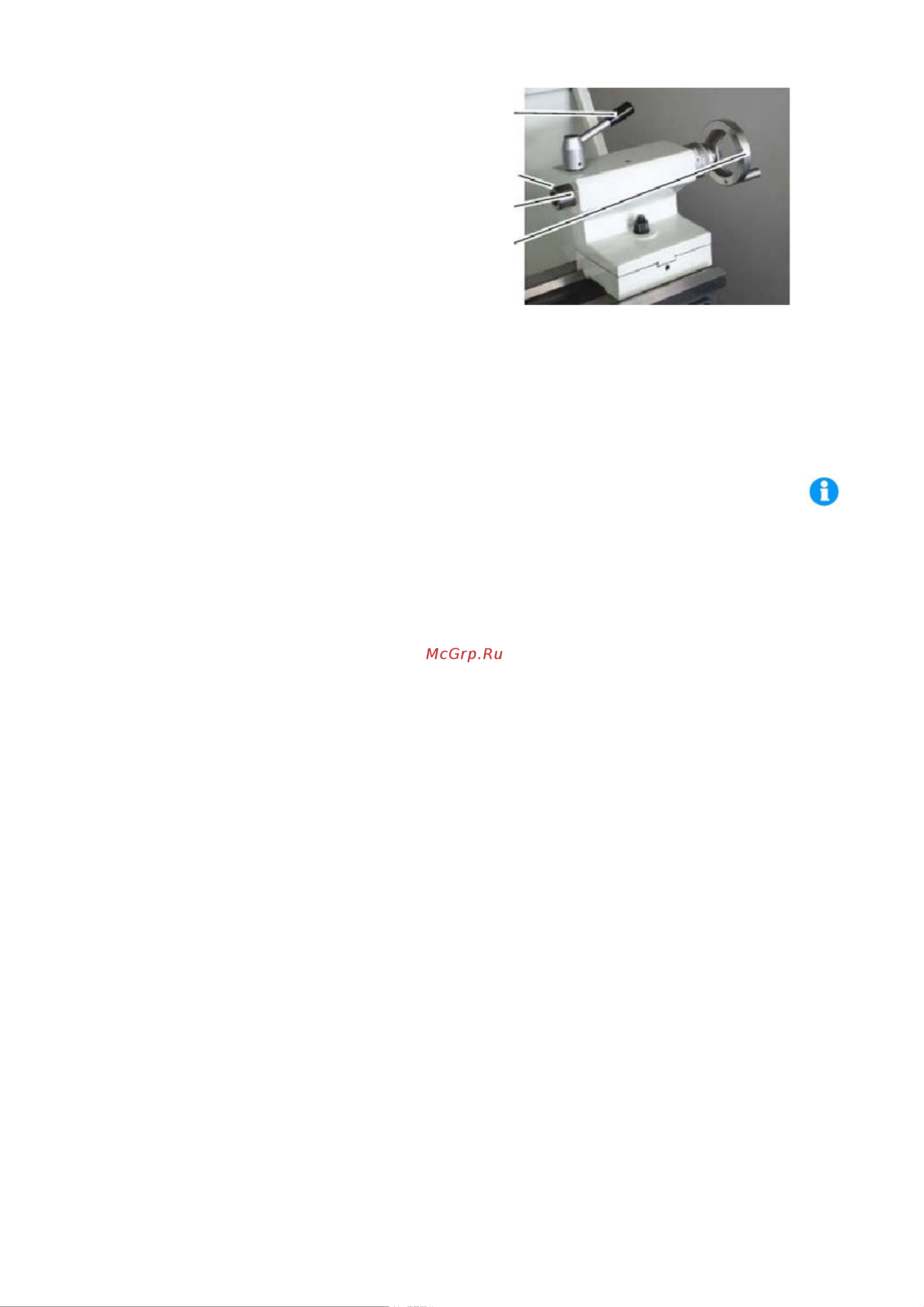

Зажимной рычаг
Миллиметровая
шкала
Пиноль задней
бабки
Маховик
