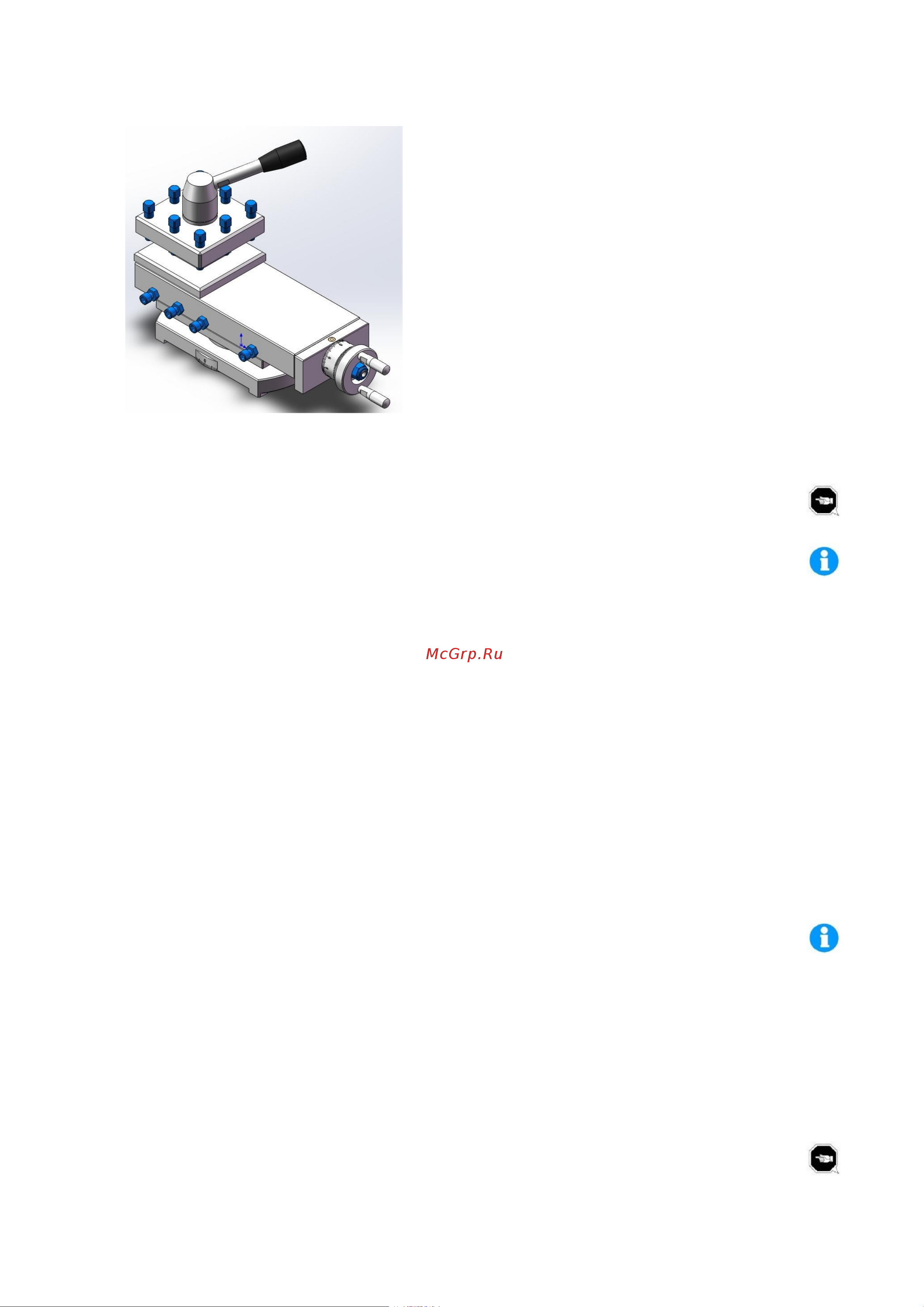

3.3 Резцедержатель

Резцедержатель может быть повернут и

установлен в четырех предварительно

заданных положениях, кратных 90 градусам,

или под любым промежуточным углом, и

может фиксировать не более 4 отдельно

расположенных резцов.

Использование резца

Резец выбирается в соответствии с

требованиями.

Вставной резец должен быть надежно

закреплен с помощью двух гаек, помогающих

удерживать его в рабочем положении, при

этом выступающая из резцедержателя часть

вставного резца должна быть как можно

меньше.

Убедитесь в том, что вставной резец располагается точно на осевой линии

заготовки. В противном случае используйте прокладку, чтобы расположить резец

точно на осевой линии.

Примечание. Проверьте правильность установки высоты вставного

резца и убедитесь, что вставной резец находится на одной высоте с

невращающимся упорным центром задней бабки.

Если обе вершины находятся на одинаковой высоте, или вершина

вставного резца расположена ниже, чем вершина невращающегося упорного

центра, то высота является правильной.

Если вставной резец расположен выше невращающегося упорного

центра, то выполните заточку резца для подходящего положения или

замените его правильным резцом.

3.4 Продольный суппорт

Перемещайте продольный суппорт таким образом, чтобы он располагался

перпендикулярно продольной оси. Точность, отображаемая на лимбе маховика,

составляет 0,025 мм.

Регулировка продольного суппорта

Поверните маховик, чтобы отвести продольный суппорт от исходной точки,

по меньшей мере, на 0,5 мм, после чего переместите его вперед к исходной точке.

Примечание. Этот шаг позволит устранить любое неконтролируемое

движение ходового винта (или люфт), благодаря чему показания лимба

маховика будут более точными.

Поверните маховик таким образом, чтобы совместить «0» линии разметки

на лимбе продольного суппорта с «0.000» линии разметки. Не допуская возврата

маховика, продолжайте перемещать продольный суппорт в том же направлении,

и показания, отображаемые на лимбе маховика, будут точными.

После перемещения продольного суппорта от заготовки, не забудьте снова

вернуть продольный суппорт в «0» линии разметки на лимбе и подготовиться к

следующему процессу, а именно, изменению оригинального расположения

лимба, называемому установкой на нуль. Помните, что поперечная

удерживающая пластина должна перемещаться в направлении от заготовки.
