3.5 Поперечные салазки суппорта
Как и для продольного суппорта, точность лимба поперечных салазок
суппорта составляет 0,025 мм. Поперечные салазки суппорта, которые
отличаются от продольного суппорта, могут быть повернуты под углом, после
чего их можно перемещать вдоль оси вперед и назад под этим углом.
Регулировка поперечных салазок суппорта

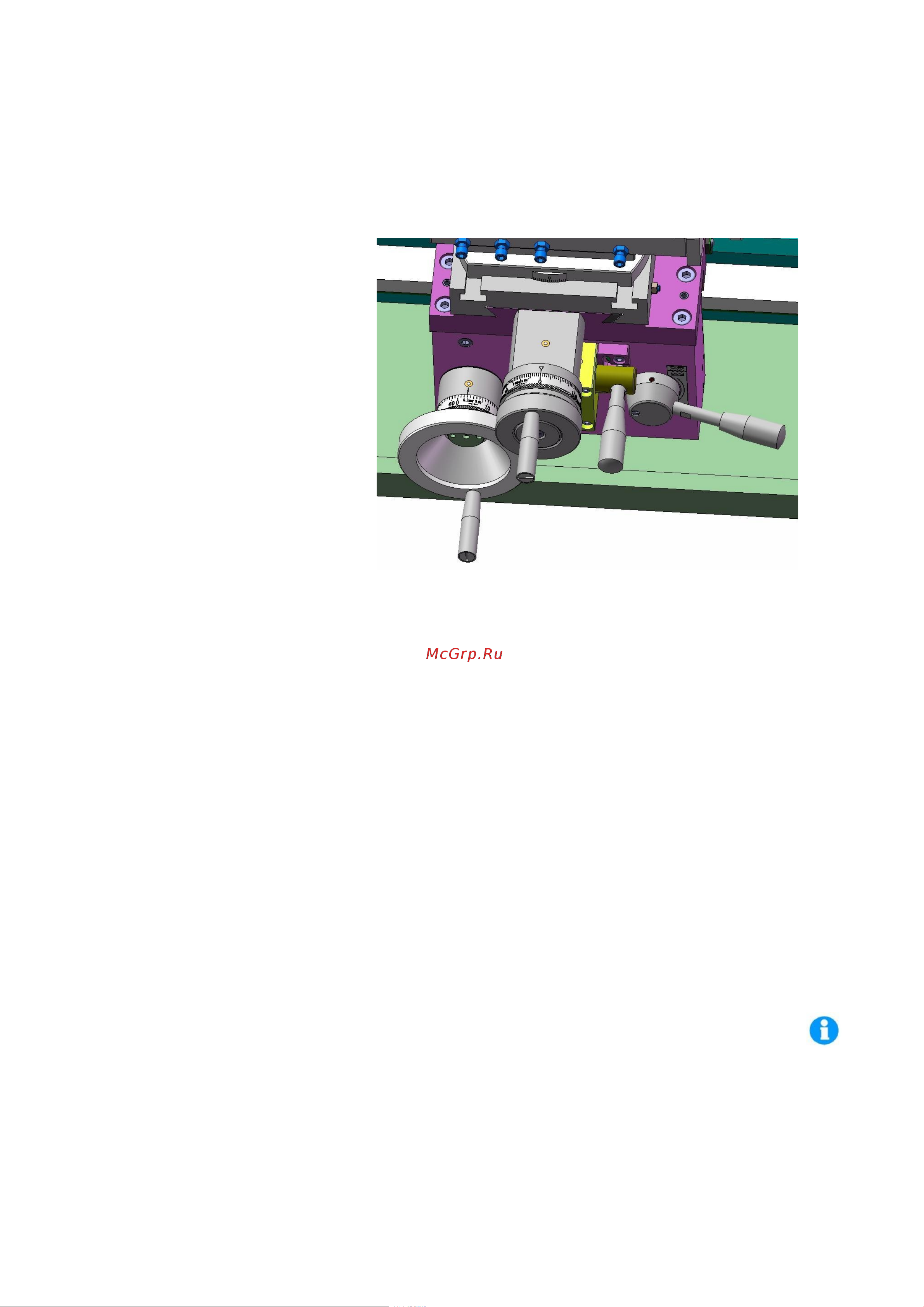

Ослабьте болт
поперечных салазок
суппорта (для получения
подробной информации
смотрите рисунок), теперь
поперечные салазки
суппорта могут быть
повернуты.
Поверните
поперечные салазки
суппорта под требуемым
углом.
Затяните болт
крепления поперечных
салазок суппорта и
повторно проверьте угол,
чтобы убедиться, что он не
изменился во время
затягивания.
С помощью маховика переместите поперечные салазки суппорта под новым
углом вперед и назад вдоль оси. Подобно корректировке лимба маховика после
регулировки продольного суппорта, перед установкой «0» на лимбе маховика
убедитесь в том, что оригинальное положение лимба должно быть изменено, то
есть, что необходимо выполнить установку на нуль. Помните, что поперечная
удерживающая пластина должна перемещаться в направлении от заготовки, в
противном случае точность не будет достигнута.
3.6 Каретка суппорта
Для продольного перемещения резца имеется ручное и автоматическое
управление.
1. Ручное перемещение
Вращайте маховик по часовой стрелке, чтобы переместить резцедержатель
токарного станка вправо, и вращайте маховик против часовой стрелки, чтобы
переместить резцедержатель токарного станка влево.
Аналогично описанию регулировки продольного суппорта, приведенному
на предыдущей странице, установите лимб маховика, изменив оригинальное
положение лимба, то есть, выполнив установку на нуль. Помните, что поперечная
удерживающая пластина должна перемещаться в направлении от заготовки.
2. Автоматическое перемещение резцедержателя токарного станка
Скорость подачи определяется числом оборотов ходового винта, а число
оборотов ходового винта определяется комбинацией зубчатых колес в
шпиндельной головке станка. Обычная скорость вращения в режиме подачи
значительно ниже, чем при нарезании резьбы. Поэтому очень важно, чтобы при
нарезании резьбы была проверена правильность комбинации зубчатых колес.
