ПРИНАДЛЕЖНОСТИ ТОКАРНОГО СТАНКА

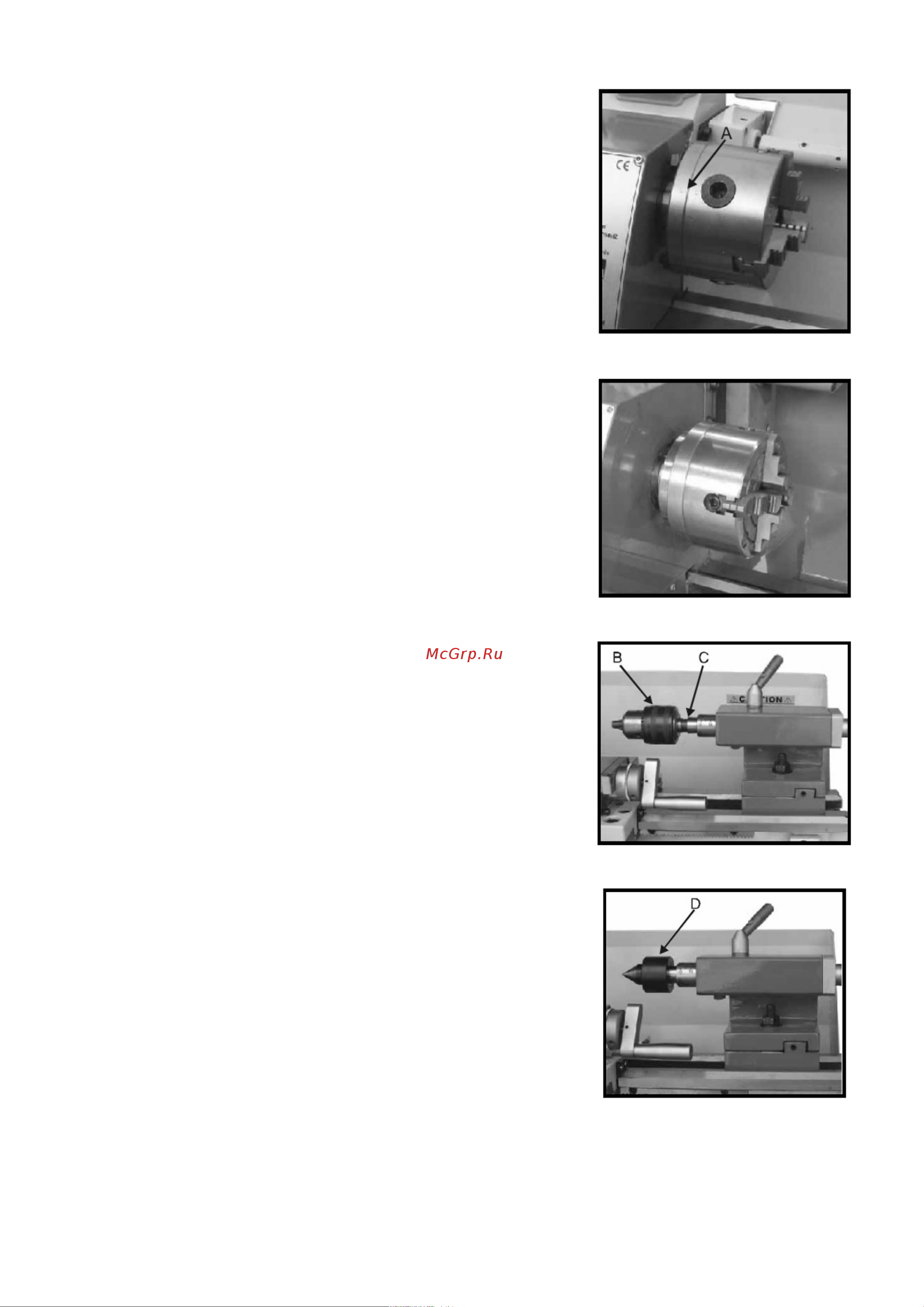

Трехкулачковый универсальный патрон для токарного

станка

С помощью данного универсального патрона можно

фиксировать заготовки круглого, треугольного,

квадратного, шестиугольного, восьмиугольного и

двенадцатиугольного сечения. (Рис. 26).

Примечание: Новые токарные станки имеют очень тугой

зажим. Это необходимо для того, чтобы обеспечить точную

фиксацию и долгий срок службы. При повторном открытии

и закрытии зажим автоматически регулируется, и его

работа становится более плавной.

Примечание:

Надлежащая установка оригинального трехкулачкового

патрона на токарный станок производится на заводе. Для

того чтобы гарантировать точность, на патрон и фланец

патрона нанесены две метки «0» (А, Рис. 26).

Существуют два типа зажимов: внутренний и внешний

зажимы. Обратите внимание, что количество зажимов

соответствует номеру внутри паза патрона. Не следует

смешивать их. Зажимы при установке следует

устанавливать в порядке возрастания 1-2-3, снятие

выполняется последовательно в порядке убывания 3-2-1.

После окончания процедуры поверните зажимы на

наименьший диаметр и проверьте их фиксацию.

Четырехкулачковый независимый патрон для

токарного станка

Данный специальный патрон имеет четыре независимо

регулируемых зажимных кулачка. Они позволяют

фиксировать асимметричные заготовки и выполнять

точную установку цилиндрических деталей. (Рис. 27).

Сверлильный патрон (опция)

Сверлильный патрон помогает удерживать сверла и

спиральные сверла в задней бабке в центральном

положении. (В, Рис. 28)

Конусная оправка Морзе (опция)

Данная оправка необходима для установки сверлильного

патрона в задней бабке. Он имеет конус Морзе №2. (C, Рис.

28).

Подвижный центр (опция)

Подвижный центр установлен на шариковых подшипниках.

Его использование настоятельно рекомендуется для

вращения на скорости более 600 об/мин. (Рис. 29).

Рис. 26

Рис. 27

Рис. 25

Рис. 29
