Квт КТ206D PROLINE (80753) Инструкция по эксплуатации онлайн
ТОКОВЫЕ КЛЕЩИ ЦИФРОВЫЕ
КТ206D, серия «PROLINE»
Инструкция по эксплуатации
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
СИМВОЛЫ БЕЗОПАСНОСТИ
Предупреждение! Важная информация
по безопасности, смотри инструкцию
Высокое напряжение
Переменный ток
Постоянный ток
Переменный или постоянный ток
Заземление
Предохранитель
Двойная и усиленная изоляция
Индикатор низкого заряда батареи
Соответствие европейским нормам и законам
Данный продукт требует особой утилизации
ВНИМАНИЕ!
04
01
05
02
06
03
07
Токовые клещи КТ206D, произведены в соответствии с
международными стандартами безопасности IEC
61010-1, IEC 61010-2-032, IEC 61010. Стандарт
безопасности прибора IEC 61010 CAT.III 600 Вольт,
уровень загрязнения – класс 2.
ВНИМАНИЕ!
Во избежания риска повреждения электрическим током,
следуйте рекомендациям:
• Помните об опасности повреждения электрическим
током при проведении измерений более 30 В
переменного тока (среднеквадратичное значение),
избегайте скачков более 40 В переменного тока или
60 В постоянного тока.
• Напряжение между входными клеммами или между
клеммой и точкой заземления не должно превышать
номинальное значение, указанное на инструменте.
• Перед работой всегда тестируйте прибор на проверен-
ной цепи, чтобы убедиться в корректности его работы.
• Перед использованием проверьте целостность корпуса
на наличие сколов и трещин, убедитесь, что измер-
ительные щупы не повреждены. При обнаружении
дефектов не используйте инструмент.
• Используйте прибор в соответствии с вольтажом,
указанным на корпусе инструмента или в инструкции.
• Убедитесь в том, что измерительный щуп надежно
зафиксирован в соответствующем разъеме.
• Используйте прибор только со щупом из комплекта.
При повреждении щупа замените его на аналогичный
в соответствии с моделью.
• Используйте индивидуальные средства защиты
(например, резиновые перчатки, маску, огнеупорную
одежду) для предотвращения повреждений и травм
от действия электрического тока или электрической
дуги.
• Во избежание получения ошибочных результатов
измерений сразу при появлении на экране значка
с низким зарядом батареи меняйте батарею.
• Не используйте инструмент вблизи взрывоопасного
газа или в условиях повышенной влажности.
• При использовании щупа располагайте пальцы за
специальным протектором.
• Во время работы сначала соедините щуп с нулевым
вводом или с проводом заземления. По окончании
работ сначала отсоедините провод под напряжением,
затем нулевой ввод или провод заземления.
• Прежде чем открыть нижнюю крышку или крышку
батарейного отсека, отсоедините щупы от тестируемого
объекта. Не используйте прибор в разобранном виде
или с открытой крышкой батарейного отсека.
• Не допускается снимать заднюю крышку для регули-
ровки или ремонта токовых клещей при включенном
электропитании. Эти работы должен производить
только подготовленный специалист.
• Перед тем, как открыть корпус токовых клещей или
крышку батарейного отсека, отсоедините от токовых
клещей измерительные провода.
• Во избежание неправильных показаний производите
замену батареи, как только на дисплее появляется
индикатор разряженной батареи.
• Для очистки корпуса токовых клещей от грязи
используйте влажную ткань с мягким моющим
средством. Не используйте абразивы и растворители.
• По завершению работы выключите прибор, установив
поворотный переключатель в положение OFF.
• Если вы не планируете использовать прибор длитель-
ное время, выньте из него батарею и не храните в
местах с повышенной температурой или влажностью.
Токовые клещи КТ206D, предназначены для измерения
постоянного и переменного напряжения, постоянного и
переменного тока, частоты, сопротивления, емкости,
температуры, диода, а также пря проверки целостности
цепи и бесконтактного определения напряжения.
Перед началом использования внимательно прочитайте
данную инструкцию, уделяя особое внимание правилам
безопасной работы. Используйте инструмент в соответ-
ствии с описанными правилами, в случае неправильного
использования прибора его защитные системы могут не
сработать.
СОВЕТЫ ПО БЕЗОПАСНОСТИ
ОБЩЕЕ ОПИСАНИЕ

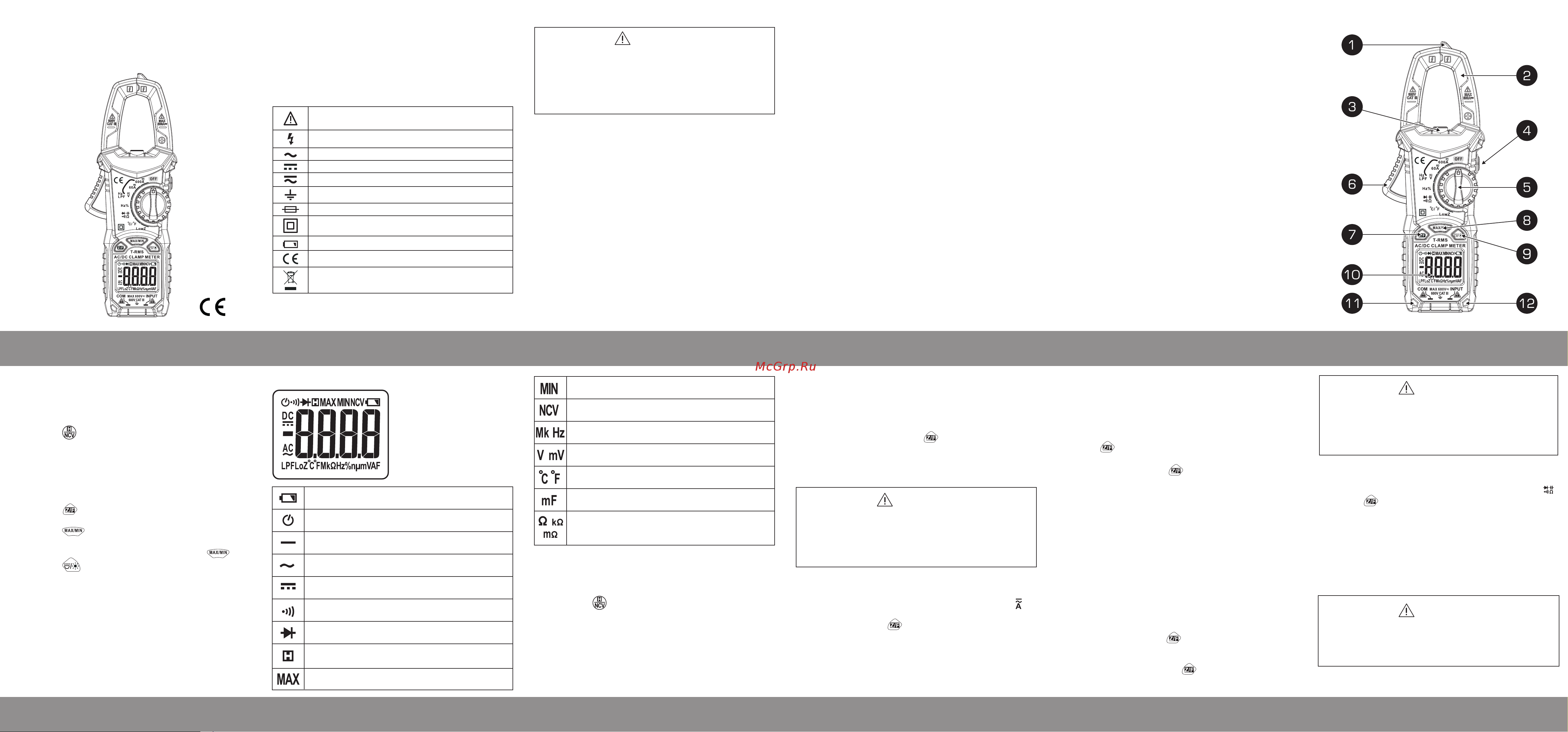

ПЕРЕДНЯЯ ПАНЕЛЬ
ПЕРЕДНЯЯ ПАНЕЛЬ
СИМВОЛЫ НА ДИСПЛЕЕ
Бесконтактный детектор напряжения
Клещи (зажим)
Фонарик
Кнопка . Нажмите эту кнопку, и на экране
зафиксируется значение измерения, произве-
денного в настоящий момент, нажмите кнопку
повторно для отмены этой функции
Поворотный переключатель режимов
Скоба раскрытия. Служит для раскрытия
клещей при обхвате проводника
Кнопка для выбора одного из предлагаемых
режимов.
Кнопка для отображения максимального и
минимального значения. Для отключения
функции, нажмите на 2 секунды кнопу
Кнопка . Нажмите и удерживайте эту
клавишу в течение 2 или более секунд, при этом
загорится фонарик. Для отключения фонарика,
повторнте данное действие. Кратковременное
нажатие на данную клавишу приведет к
включению подсветки. Для отключения
подсветки, повторите данное действие
Дисплей
Разъем COM – общая клемма. Подключается
тестовый щуп черного цвета
Разъем INPUT – входная клемма. Подключается
красный тестовый щуп
1
2
3
4
5
6
7
8
9
10
11
12
БЕСКОНТАКТНОЕ ИЗМЕРЕНИЕ ПЕРЕМЕННОГО
НАПРЯЖЕНИЯ
АВТОМАТИЧЕСКОЕ ВЫКЛЮЧЕНИЕ
ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ
в процессе измерений нажмите и удерживайте в течение 2
секунд кнопку . Для выхода нажмите любую кнопку или
поверните поворотный переключатель.
Прибор отключается автоматически через 15 минут после
проведения последней манипуляции. Для включения
нажмите любую кнопку прибора.
Для деактивации этой функции после включения прибора
нажмите и удерживайте кнопку . При следующем
включении прибора функция будет активирована вновь.
1
2
Установите поворотный выключатель в положение ，
и выберите диапазон измерений: 60 А или 600 мA.
При помощи кнопки выберите измерение
постоянного или переменного тока.
Для открытия клещей нажмите на скобу, после
смыкания зажимов произведите измерения.
Убедитесь, что проводник расположен строго по
центру между зажимами.
3
4
5
6
После проведения измерений аккуратно откройте
клещи. Прочитайте результаты измерений на дисплее.
Если результат измерений превышает 1A, загорается
оранжевая подсветка.
В режиме измерения постоянного тока, при отсутствии
сигнала данные с дисплея можно стереть удержанием
кнопки в течение двух секунд.
Для измерения частоты и ФНЧ (фильтра низких
частот) нажмите кнопку в режиме измерения
переменного тока.
1
2
3
4
5
6
7
Установите поворотный переключатель в положение
DCV или ACV.
Вставьте красный щуп в разъем INPUT, черный щуп в
COM.
Противоположные концы щупов подсоедините к
измеряемому объекту (параллельное соединение).
Прочитайте результаты измерений на дисплее.
Если результат измерения превышает 80 В,
загорается оранжевая подсветка.
Для измерения частоты и ФНЧ, фильтра низких
частот нажмите кнопку .
Для измерений на цепи с низким сопротивлением
установите поворотный переключатель в положение
Low Z. С помощью кнопки выберите измерения
постоянного или переменного напряжения.
Для того чтобы избежать удара током и/или
повреждения прибора, не проводите измерения
напряжения, если напряжение (действующее
значение) равно или превышает 600 В для постоянно-
го тока или 750 В для переменного тока.
ВНИМАНИЕ!
Индикатор низкого заряда батареи
Индикатор автоматического выключения
Указатель отрицательной полярности на входе
Входное напряжение переменное
Входное напряжение постоянное
Включение и выключение режима прозвонки
Режим тестирования диода
Режим фиксации результата измерений
Режим максимальных показаний
Режим минимальных показаний
Режим бесконтактного определения
переменного напряжения
Hz – герц, kHz – килогерц
единицы измерения частоты
V, mV – единицы измерения напряжения
А – единицы измерения силы тока
0С – Цельсия, 0F – Фаренгейта
Единицы измерения температуры
F – фарад, mF – микрофарад
единицы измерения емкости
Ω. Ом, кΩ – Кипоом, МΩ – Мегаом
Единицы измерения электрического
сопротивления
Измерение постоянного или переменного тока
Измерение постоянного и переменного напряжения
ВНИМАНИЕ!
Во избежание повреждения прибора не проводить
измерения напряжения более 600 В. Перед использо-
ванием протестируйте корректность работы на цепи с
точно известной силой тока и напряжения.
Во избежание повреждения прибора или исследуемо-
го оборудования, не проводите замеры сопротивления,
пока не будут отключены источники питания измеряе-
мой цепи и полностью разряжены все конденсаторы.
Не проводить измерения при напряжении более 10 В.
ВНИМАНИЕ!
1
2
3
4
Поверните поворотный переключатель в положение ,
кнопкой выберите режим измерения сопротивления.
Вставьте красный щуп в разъем INPUT, черный – в
разъем COM.
Используя контакты измерительных щупов замерьте
сопротивление в исследуемой цепи.
Прочитайте результаты измерений на дисплее.
Измерение сопротивления
Измерение частоты
