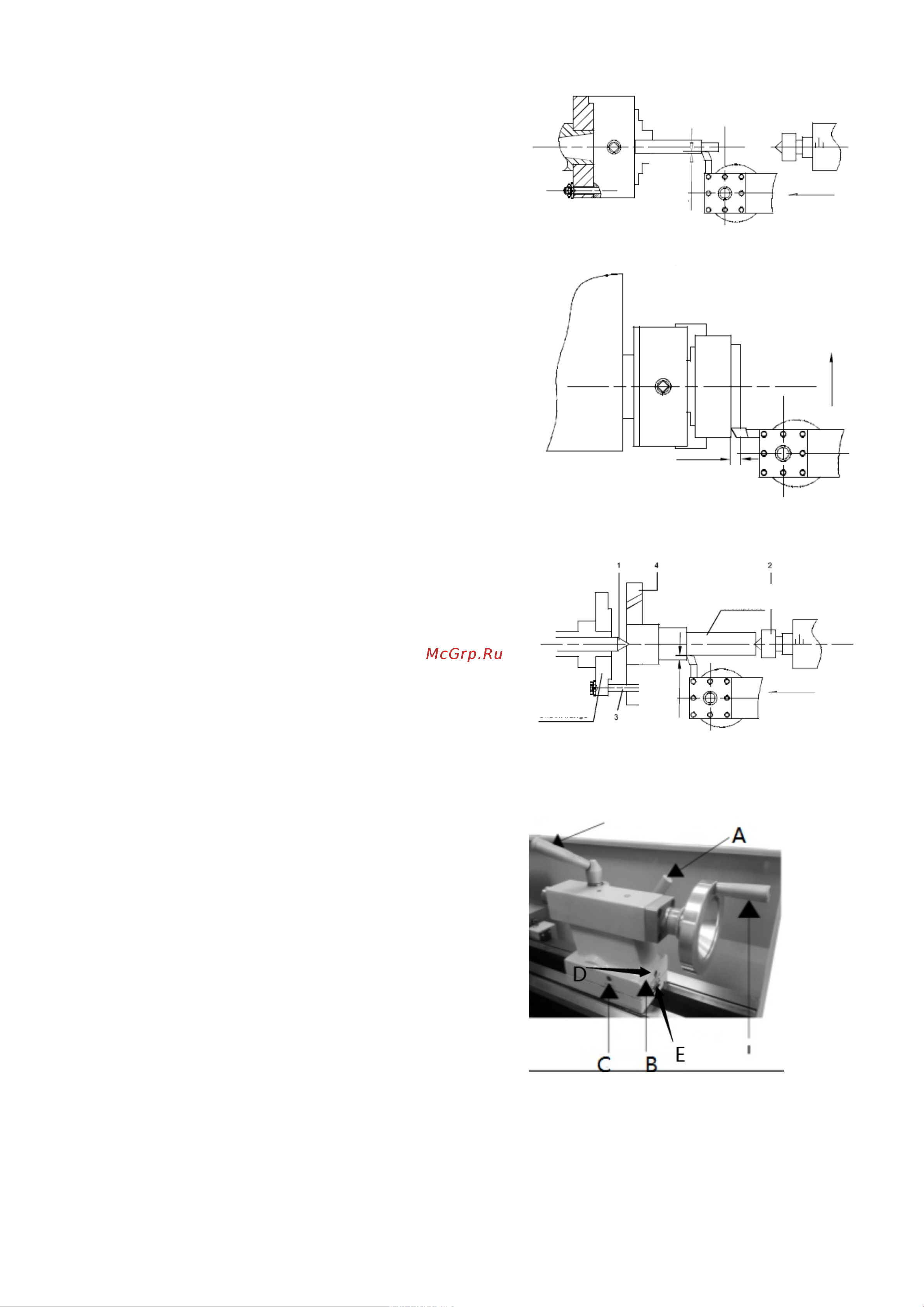

Обточка цилиндрической поверхности (Рис. 21)

Во время обточки цилиндрической поверхности

инструмент подается параллельно оси вращения

заготовки. Подачу можно выполнять вручную

вращением маховика на суппорте станка или

верхних салазках, а также путем активации

автоматической подачи. Поперечная подача для

глубины резки производится с помощью

поперечных салазок.

Обточка торца и резка углублений (Рис .22)

Во время обточки торца инструмент подается

перпендикулярно оси вращения заготовки. Подача

производится вручную маховиком поперечных

салазок. Поперечная подача для глубины резки

производится с помощью верхних салазок или

суппорта токарного станка.

Обточка в центрах (Рис. 23)

Для обточки в центрах необходимо снять патрон со

шпинделя. Установите центр М.Т.3 в конец

шпинделя, а M.T. 2 в заднюю бабку. Установите

заготовку, снабженную фиксатором, между

центрами. Заготовка приводится в движение

фиксатором или планшайбой.

Примечание: Всегда наносите небольшое

количество консистентной смазки на центр задней

бабки, чтобы предотвратить перегрев наконечника

центра.

Обточка на конус с помощью смещения задней

бабки

Обработку с боковым углом 5 можно выполнить с

помощью смещения задней бабки. Угол зависит от

длины заготовки.

Чтобы сместить заднюю бабку, ослабьте

фиксирующий винт (A, Рис. 24), отвинтите

регулировочный винт (В, Рис. 24) на правом конце

задней бабки. Ослабьте передний регулировочный

винт (C, Рис. 24) и затяните аналогично задний

регулировочный винт (D, Рис. 24) до достижения

требуемой конусности. Значение поперечной

регулировки определяется по шкале (Е, Рис. 24).

Сначала затяните установочный винт (B, Рис. 24),

затем два (спереди и сзади) регулировочных винта,

чтобы зафиксировать заднюю бабку в нужном

положении. Затяните фиксирующий винт (A, Рис.

24) на задней бабке. Заготовка должна

удерживаться между центрами и приводиться во

вращение планшайбой и фиксатором.

После завершения обточки на конус задняя бабка

должна быть возвращена в исходное положение в

соответствии с нулевой позицией по шкале задней

бабки. (Е, Рис. 24).

Рис. 21

Рис. 22

1. Неподвижный центр 60° 2. Подвижный центр

60° 3. Подводковый выступ 4. Планшайба

Рис. 23

Рис. 24

Подача

Глубина

реза

Поперечная подача

Подача

Глубина

реза

Фланец

патрона

Заготовка

Подача
