Для регулировки положения основания B подручника A (рис. 8) ослабьте фиксатор D, переместите

основание B в необходимое положение и затяните фиксатор D.

4.3 Регулировка положения задней бабки

Ослабьте фиксирующую ручку D (рис. 9) и установите заднюю бабку в нужную позицию. Затяните

фиксирующую ручку. Ручка-фиксатор C блокирует пиноль B. Маховик А позволяет выдвигать и

задвигать пиноль.

4.4 Регулировка частоты вращения шпинделя

Модель R-1218 имеет пять скоростей. Смены частоты вращения достигается посредством переброски

ремня. Для этого ослабьте натяжение приводного ремня, разблокировав фиксатор G, и поднимите

рукоятку натяжения ремня F (рис. 10).

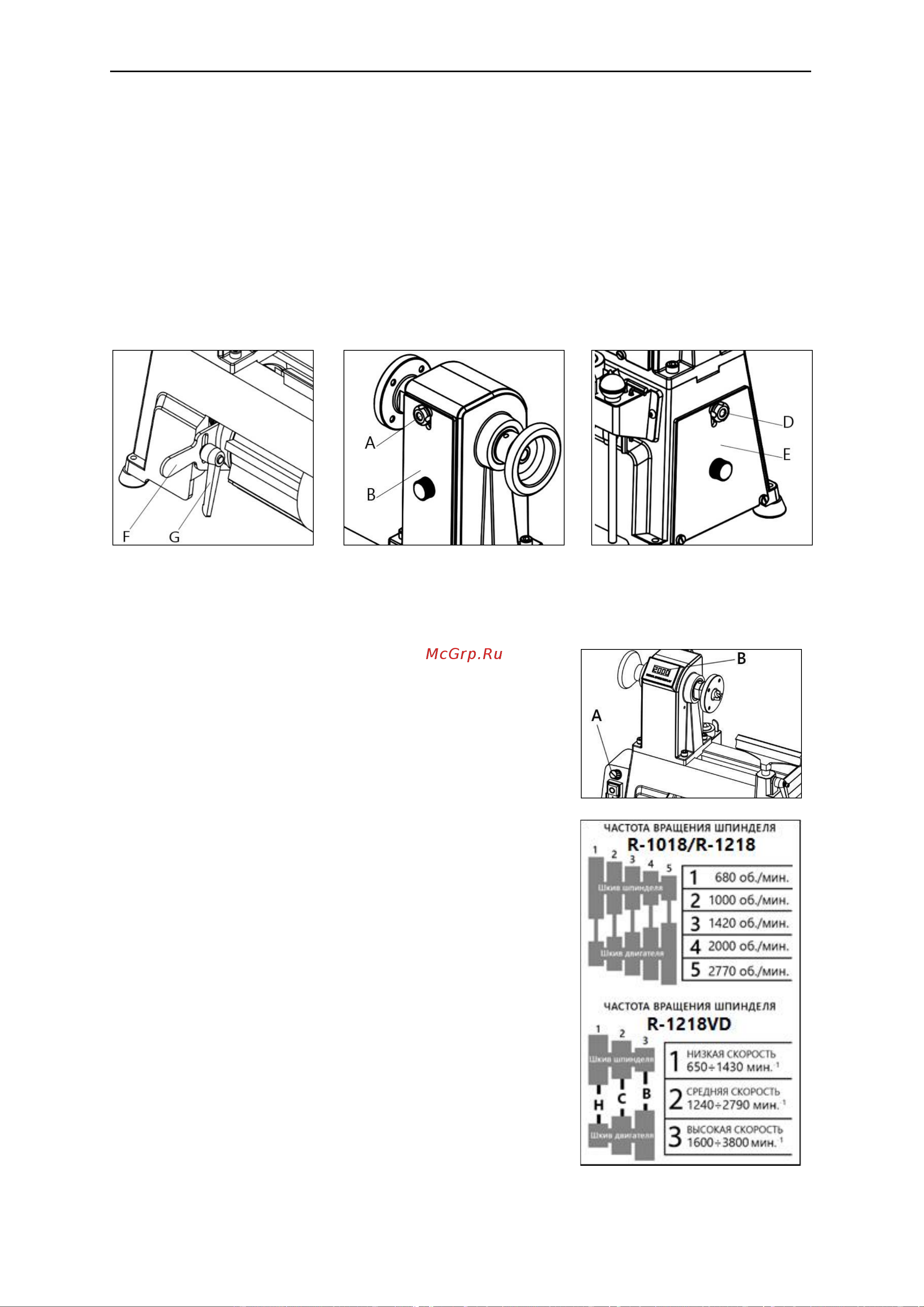

Рисунок 10. Рисунок 11. Рисунок 12.

Для доступа к шкиву шпинделя откройте заднюю панель B (рис. 11), приподняв, повернув и

зафиксировав её ручкой А. Затем, для доступа к шкиву электродвигателя, откройте аналогичным образом

боковую панель Е (рис. 12) и зафиксируйте ее ручкой D.

Наденьте приводной ремень на необходимую ступень шкивов

шпинделя и двигателя (рис. 14). После чего закройте боковую и

заднюю панели, натяните ремень с помощью рукоятки F (рис. 10) и

зафиксируйте ее положение ручкой G. Поднимая ручку F, вы

уменьшаете натяжение ремня, опуская – увеличиваете.

Натяжение ремня правильное, если при легком нажатии по

середине, отклонение составит не более 10 мм. Регулируйте

натяжение до достижения необходимого результата.

Модель R-1218VD имеет три диапазона скоростей с плавной

регулировкой оборотов внутри диапазона.

Для регулировки скорости внутри диапазона воспользуйтесь ручкой

A (рис. 13). Вращая ее по часовой стрелке, скорость увеличивается,

против – уменьшается. При этом на табло В отображается число

оборотов шпинделя.

Для смены диапазона скоростей – ослабьте натяжение ремня с

помощью рукоятки F фиксатора G (рис. 10).

Для доступа к шкиву шпинделя откройте заднюю панель B

(рис. 11), приподняв, повернув и зафиксировав её ручкой А.

Для доступа к шкиву электродвигателя, поднимите вверх рукоятку А

(рис. 15) и откройте доступ к шкиву С, повернув блок управления В.

Рисунок 13.

Рисунок 14.
