РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT201+/202+/202А+.

9. Входное измерительное гнездо (+)

10. СОМ входное измерительное гнездо (-)

VIII. Функциональные кнопки

1. Кнопка SELECT

В положении AC/DC/Hz (UT202+/UT202A+) короткое нажа-

тие – переключение между переменным и постоянным то-

ком. Нажатие и удержание около 2 сек – режим измерения

частоты.

В положении NCV/LIVE (т о л ь к о UT202A+) нажмите эту

кнопку, чтобы переключиться между диапазонами EFHI и

EFLo, и нажмите и удерживайте эту кнопку (около 2 сек),

чтобы войти выйти из функции измерения LIVE (фазы).

2. Кнопка HOLD BACKLIGHT

Нажмите эту кнопку, чтобы войти/выйти из режима удер-

жания данных. Нажмите и удерживайте эту кнопку (около 2

сек), чтобы включить/выключить подсветку (подсветка ав-

томатически выключится через 60 сек).

3. Кнопка MAX/MIN

Кратковременно нажмите эту кнопку, чтобы войти в режим

максимального/минимального измерения, и длительно

нажмите эту кнопку, чтобы выйти. Действует только для

измерения переменного/постоянного напряжения, пере-

менного тока, сопротивления емкости и температуры.

4. Кнопка REL (UT202+/UT202A+)

В режимах измерения емкости и напряжения нажмите эту

кнопку, чтобы сохранить текущее значение в качестве

опорного для будущих значений. Когда значение на Ж К -

дисплее сбрасывается на ноль, сохраненные показания

будут вычтены из будущих показаний. Нажмите эту кнопку

еще раз, чтобы выйти из режима относительного значения.

IX. Проведение измерений

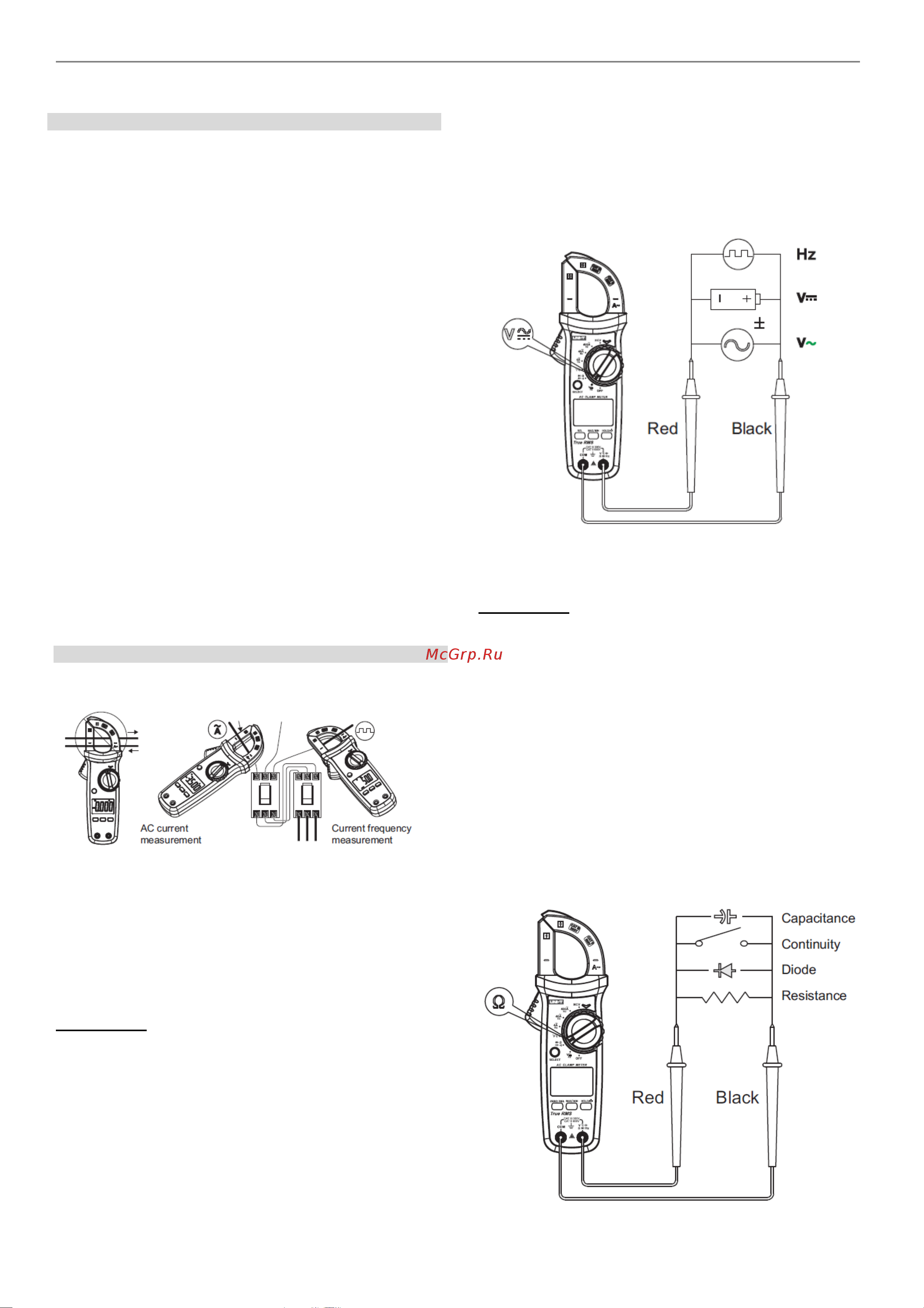

1. Измерение переменного т о к а /частоты т о к а (Рис. 2)

Рисунок 2

1) Выберите диапазон переменного тока (4А/6 А, 40А/60А

или 400А/600А)

2) Нажмите курок, чтобы открыть зажимные губки, и пол-

ностью обхватите один проводник.

3) Тол ько один провод должен быть внутри клещей, в про-

тивном случае показания измерения будут неправильны-

ми.

Примечания:

Измерение тока должно проводиться при температуре в

пределах 0°C ~ 40°C. Не нажимайте резко на курок, так как

это может изменить показания на короткое время.

Для обеспечения точности измерений отцентрируйте про-

водник в зажимах. В противном случае будет дополни-

тельная погрешность ± 1,0%.

Когда измеренный ток более 400A (для UT201+/UT202 +) и

≥600A (UT202A+), прибор автоматически подаст звуковой

сигнал, и автоматически отобразится предупреждение о

перегрузке «OL».

Если на ЖК-дисплее отображается «OL» - это означает,

что ток превышает допустимый предел и существует

опасность повреждения мультиметра.

2. Измерение переменного/постоянного напряжения и

частоты (Рис.3)

1) Установите красный щуп в красное гнездо, а черный

щуп в гнездо «COM».

2) Переведите функциональный переключатель в положе-

ние V переменного/постоянного и подключите измери-

тельные провода параллельно с нагрузкой или источником

питания.

Примечания:

• Не подавайте напряжение выше 600В. Х о тя возможно

измерить более высокое напряжение, но оно может по-

вредить прибор.

• Будьте осторожны, во избежание поражения электриче-

ским током при измерении высокого напряжения.

• Когда измеренное напряжение составляет ≥30В (пере-

менный ток) или ≥ 60В (постоянный ток), на Ж К -дисплее

отобразится предупреждение о высоком напряжении.

3. Измерение сопротивления (Рис.4)

1) Установите красный щуп в красное гнездо, а черный

щуп в гнездо «COM».

2) Переведите функциональный переключатель в положе-

ние Ω и подключите измерительные провода параллельно

с резистором.

Рисунок 4
