МАКС. 45°

НЕТ

МИН. 3,5 м

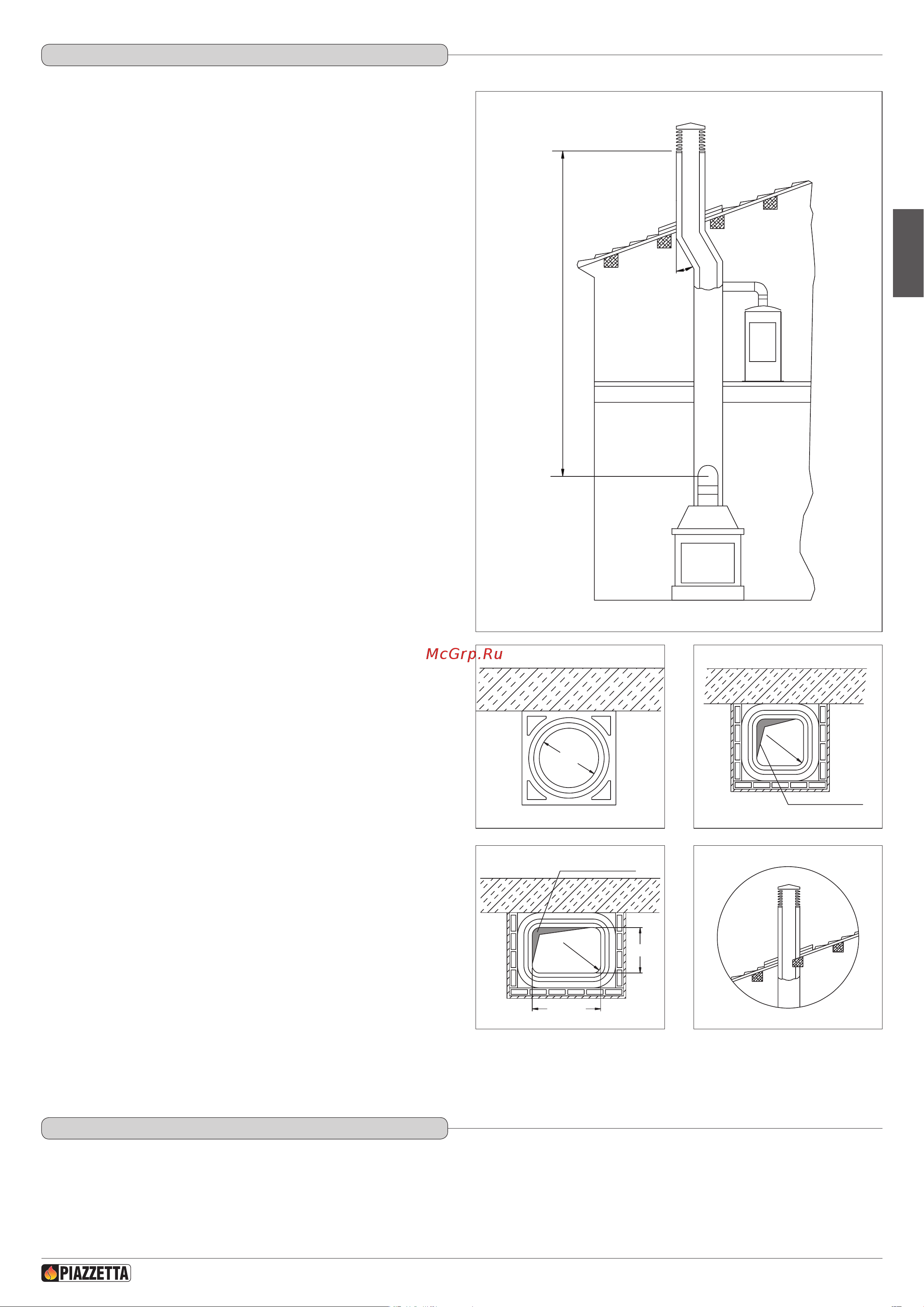

У каждого прибора должна быть вертикальная дымовая

труба, функционирующая на естественной тяге, для вывода

дымовых газов наружу.

Дымоход должен:

- соответствовать нормативам, действующим в регионе

установки прибора;

- быть устойчивым к продуктам сгорания, непромокаемым,

изолированным должным образом, быть сделанным из

материалов, устойчивых к газовой коррозии и стрессу;

- быть соединен только с одной печью, топкой или

вытяжкой (рис. 2);

- быть надлежащего размера, с постоянным свободным

внутренним сечением, равным или

превосходящим диаметр дымовой трубы топки и, как

минимум, 3,5м в длину (Рис.

2);

- быть большей частью вертикальным с отклонением от оси

не более 45° (рис. 2);

- быть расположенным на приемлемом расстоянии от

воспламеняемых материалов, обеспеченным за счет

воздушного промежутка или подходящего изолирующего

материала;

- иметь единообразное внутреннем сечение,

предпочтительнее круглой формы. У квадратного или

прямоугольного сечения должны быть закругленные углы

радиусом, как минимум 20 мм с максимальным

соотношением между сторонами 1,5 (Рис. 3-4-5) ;

- Стены должны быть, по возможности, гладкими и без

сужений; изгибы - ровными и без резких изменений (рис. 6).

приспособления в дымовой трубе для соединения

других приборов, кроме уже подключенного.

d Запрещено проводить другие воздуховоды или

трубопроводы внутри дымовой трубы, даже при ее

достаточной величине.

a Если дымовая труба имеет неправильный размер

или установлена без соблюдения вышеприведенных

инструкций, компания Gruppo Piazzetta S.p.A. не несет

ответственность за неполадки в работе изделия,

повреждения

имущества, или травмы у людей или

животных

Рекомендуется установить в дымоходе отсек для сбора твердых частиц и конденсата ниже места соединения. Для

легкой проверки отсека необходима герметично закрываемая дверца. (Рис. 1)

Отложения креозота

R (мин.20)

НЕТ

Отложения креозота

R (мин.20)

L(<1,5xP)

Рис. 2

d Запрещено делать фиксированные или переносные

Рис. 4

Рис. 5

Рис. 6

DT2010169-00

1.1 ОДИНОЧНАЯ ТРУБА ИЛИ ДЫМОХОД

DT2010031-01

1.2 ПРОВЕРКА САЖИ

H072144UK0 / DT2002732 – 01

Русский

DT2030258-00

DT2030050-00

DT2030189-00

DT2030188-00

DT2030190-00

Рис.3
