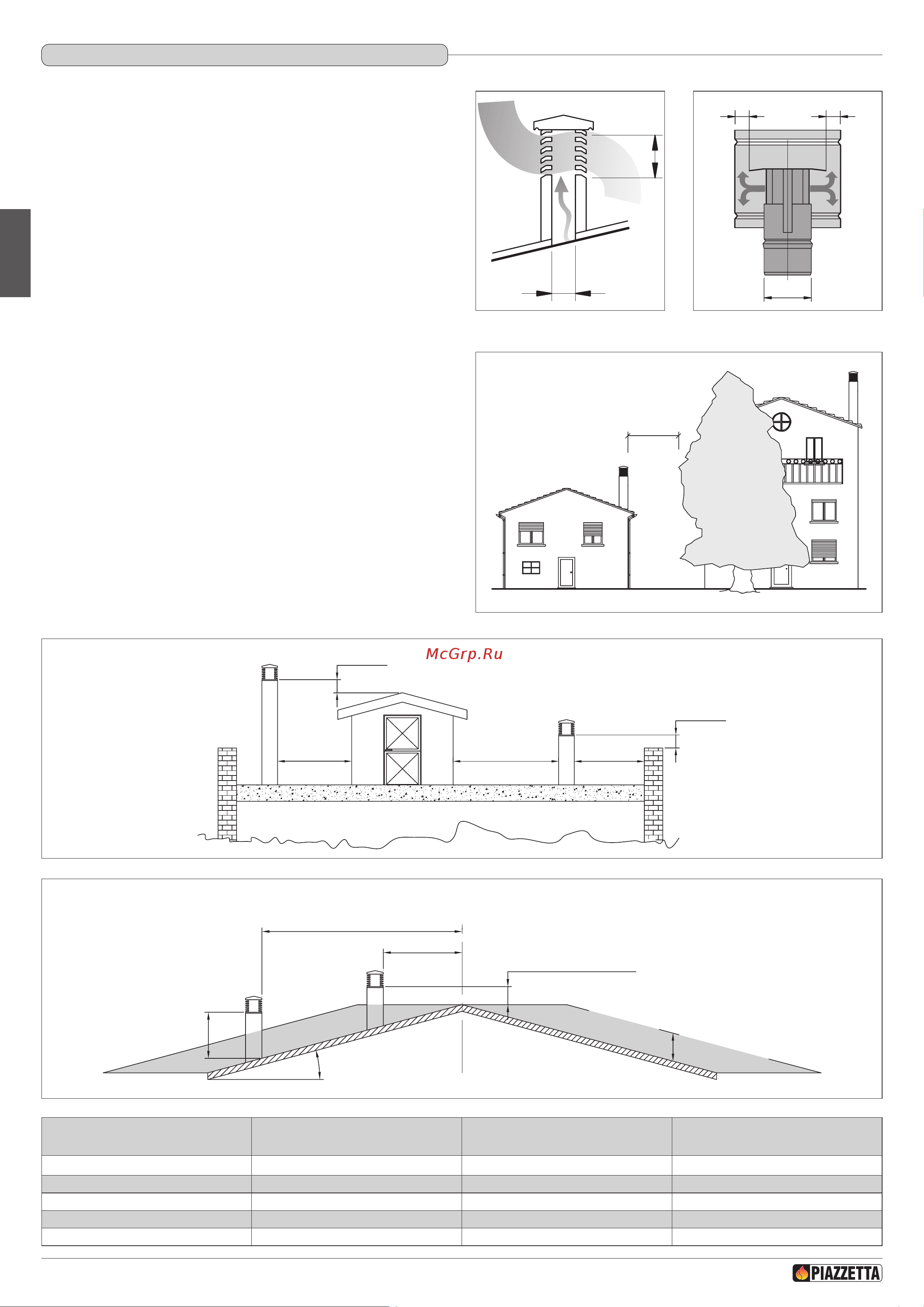

На вершине дымовой трубы должен быть наконечник,

способствующий рассеиванию продуктов горения в атмосфере.

Наконечник трубы должен соответствовать следующим требованиям:

- его внутреннее сечение и форма должны быть такими же, как у

дымохода (A);

- полезное сечение его выпускного отверстия (B) должно

превосходить тот же параметр дымохода, минимум, в два раза (A);

- часть трубы, выступающая над крышей или контактирующая с

внешней поверхностью (например, если крыша плоская), должна

быть покрыта кирпичом или плиткой и хорошо изолирована;

- его конструкция должна препятствовать попаданию дождя, снега

и посторонних веществ в дымоход, а при ветре любого направления

и под всевозможными углами, обеспечивать выход продуктов

горения (устройства, препятствующие обратной тяге).

Рекомендуемые расстояния для правильной работы трубы.

Для обеспечения бесперебойной работы трубы и правильного

рассеивания продуктов горения в воздухе, наконечник трубы должен

быть установлен с соблюдением расстояний, указанных ниже:

- 6-8 метров от любых строений или других препятствий,

превосходящих по высоте наконечник трубы;

- на 50 сантиметров выше любых препятствий, расположенных в

пределах 5 метров;

- за пределами зоны обратного потока. Размер и форма этой

зоны различаются, в зависимости от угла наклона крыши,

поэтому необходимо соблюдать минимальную высоту,

показанную ниже.

Пример: Проверьте уклон крыши (колонка α), и предполагаемое

расстояние от наконечника трубы до оси конька крыши (колонка

A); если это расстояние больше, чем “A”, высоту наконечника можно

найти в (колонке H). Если расстояние меньше, чем “A”, наконечник

трубы должен возвышаться над коньком на 0,5 метров.

DT2010025-03

1.3 ДЫМОВАЯ ТРУБА НАД КРЫШЕЙ

* B в два раза

больше A

6-8 м

ПЛОСКАЯ КРЫША

5 м или менее 5 м или менееболее 5 м

0,50 м

КРЫША С УКЛОНОМ

высота зоны

обратного потока Z

расстояние больше A

H мин.

минимальное

0,50 м над коньком крыши

ось конька крыши

расстояние A

ЗОНА

ОБРАТНОГО ПОТОКА

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Уклон крыши

Ширина зоны обратного

потока от оси конька крыши

Мин. высота от выпускного

отверстия до крыши

Высота зоны

обратного

потока

A H Z

15°

1,85 м 1,00 м

0.50 m

30°

1,50 м 1,30 м

0.80 m

45°

1,30 м 2,00 м

1.50 m

60°

1,20 м 2,60 м

2.10 m

H072144UK0 / DT2002732 – 01

Русский

DT2030051-00

DT2030052-00

DT2030053-00

DT2030192-00

DT2030191-00
