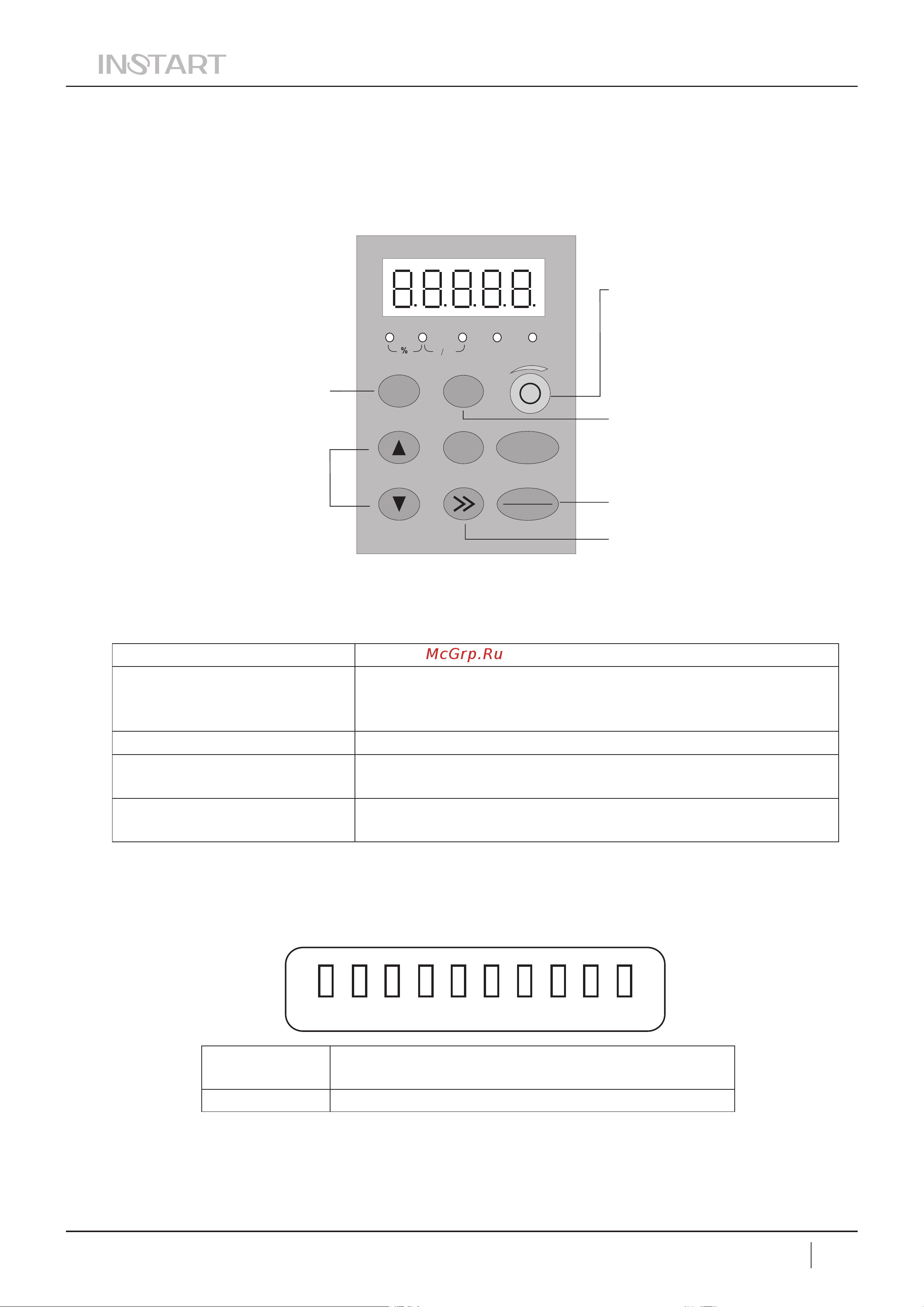

Глава 3. Панель управления и описание функциональных кодов
(для моделей FCI-BU-200, FCI-BU-400, FCI-BU-600)
3.1. Внешний вид панели управления
РАБ.ВПР.
В
Гц
А
МЕНЮ
ВВОД
ТОЛЧ.
ПУСК
СБРОС
ОБ МИН
Переключение
режимов дисплея
Отмена изменения
параметра
1. Выбор функцио-
нального кода
2. Увеличение/
уменьшение
параметра
Потенциометр
Для выключения
индикатора – поверните
потенциометр в крайнюю
правую позицию
Ввод и сохранение
параметров
Кнопка сброса ошибки
параметров
разряда
При выборе и установке
– используйте
курсор для изменения
параметра
Кнопка Описание функций
МЕНЮ
Переключение между двумя режимами - режимом
изменения параметров и режимом индикации
напряжения
>>
Изменение разряда изменяемого параметра
ВВОД
СТОП/СБРОС
Возврат к текущим установкам после поступления
сигнала ошибки от тормозного модуля
Ввод изменения параметра, подтверждение изменения
параметра
СТОП
3.2. Индикатор панели управления (для моделей FCI-BU-50, FCI-BU-100)
ACTIVE 620630640650660670680690700
ACTIVE Этот индикатор загорается при работе
тормозного модуля.
620-700 Индикатор уровня напряжения
Тормозной модуль INSTART серия FCI-BU
7
Руководство по эксплуатации
