Alteco MS 2200-255 BD 17288 [11/20] Регулировка угла реза

го диска всегда проверяйте нижнее предельное положе-

ние диска, и если необходимо, отрегулируйте его следу-

ющим образом:

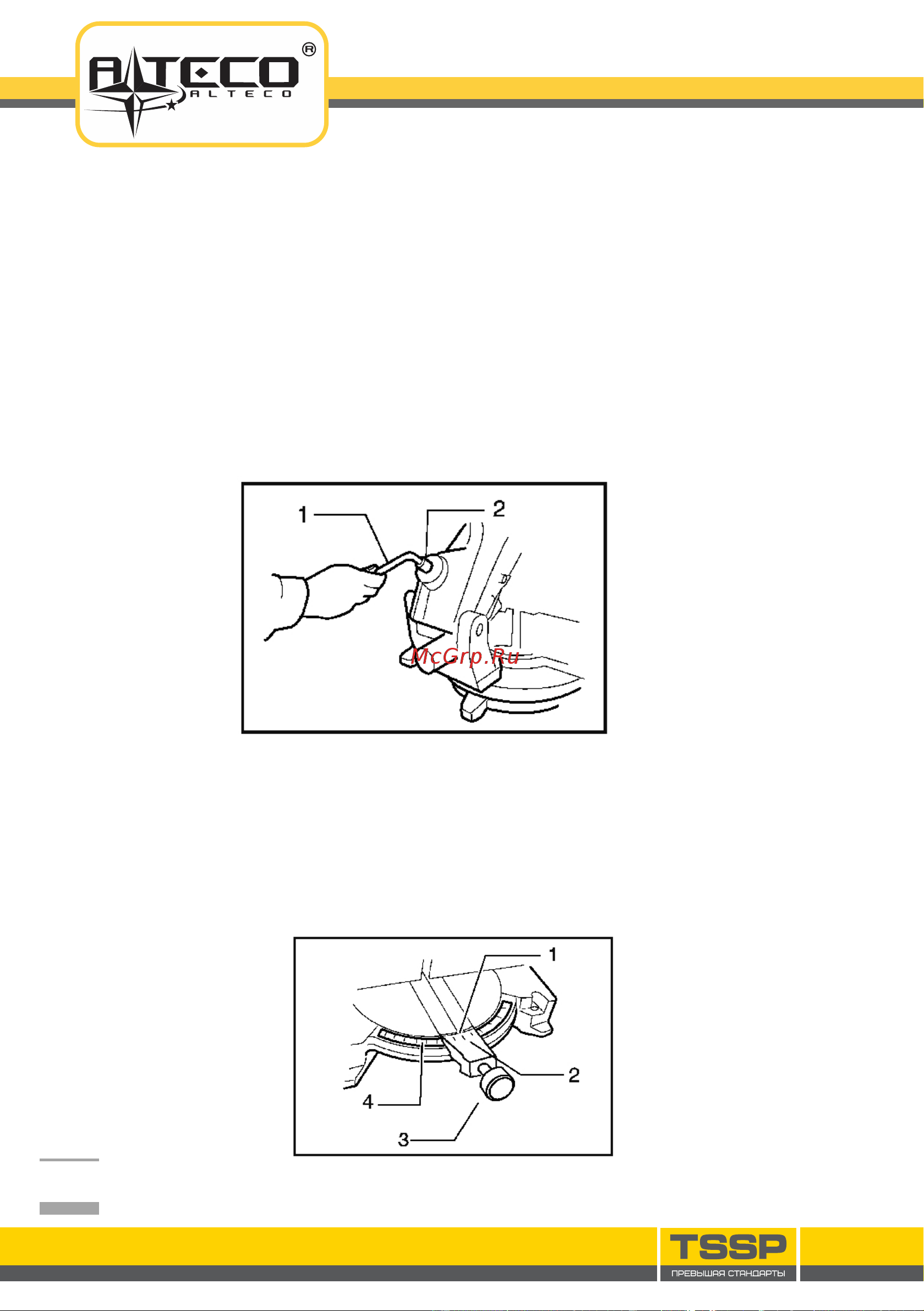

 Отключите инструмент.

 Полностью опустите ручку.

 Используя гаечный ключ (1) поворачивайте регулиро-

вочный болт (2) до тех пор, пока край лезвия немного не

будет касаться верхней поверхности поворотного основа-

ния в точке, где лицевая сторона направляющей линейки

соприкасается с верхней поверхность поворотного осно-

вания (рисунок 5).

Рис. 6

Регулировка угла реза

 Ослабьте регулировочный винт (3), повернув против ча-

совой стрелки.

 Поверните основание, нажимая на рычаг блокировки (2),

после установки нужного угла который размечен на шкале

(4).

 Надежно затяните регулировочный винт по часовой

стрелке.

Рис. 7
