82 | Italiano
1 609 92A 3UK | (07.08.2018) Bosch Power Tools

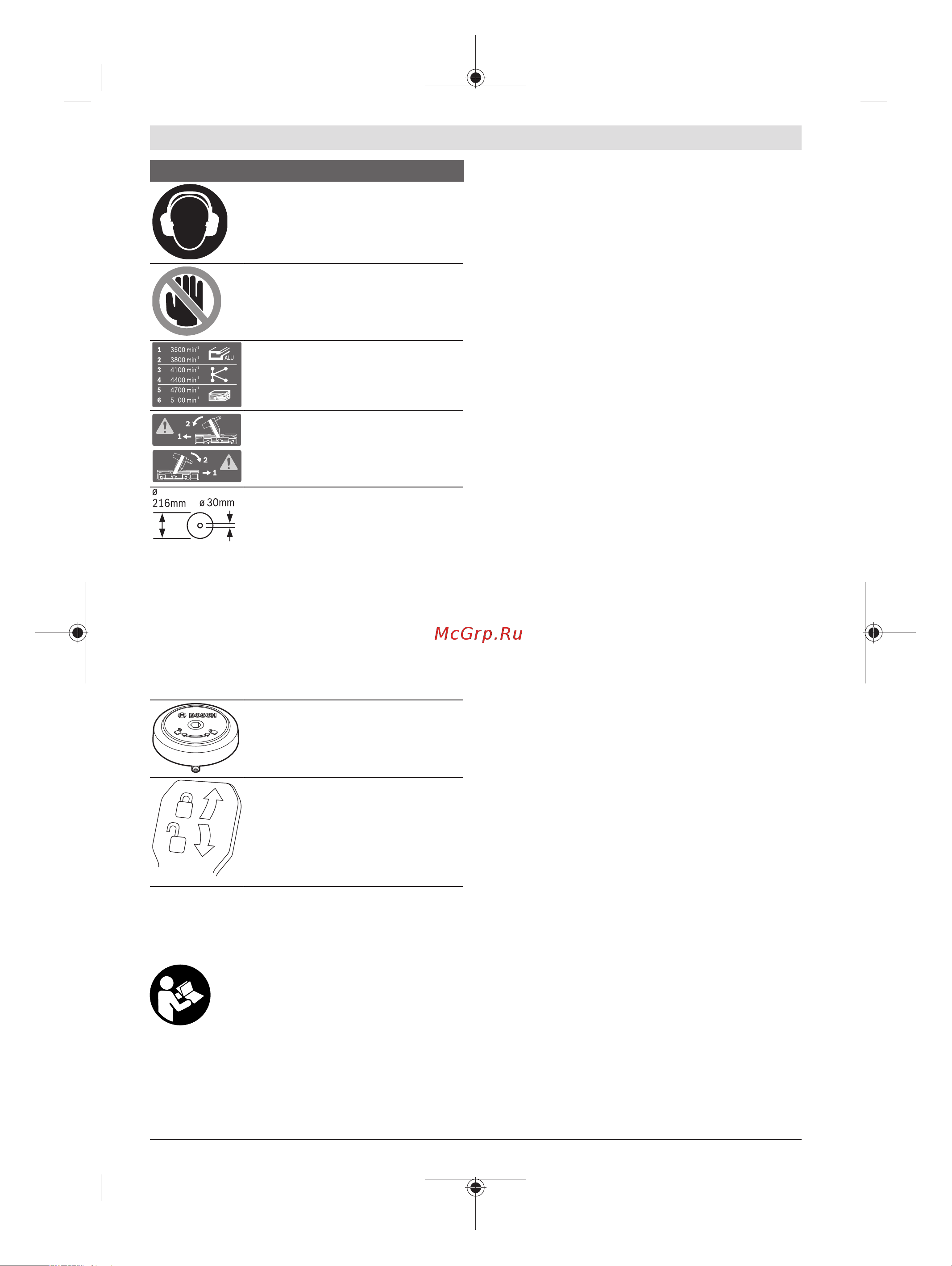

Simboli e relativi significati
Indossare protezioni acustiche. L’effet-
to del rumore può provocare la perdita
dell’udito.
Area di pericolo. Mantenere il più di-
stanti possibile da tale zona le mani, le
dita e le braccia.
3
La tabella indica la velocità da seleziona-
re in base al materiale da lavorare: allumi-
nio, plastica o legno.
Per praticare tagli obliqui in verticale, le
battute di guida andranno estratte verso
l’esterno, oppure completamente rimos-
se.
Tenere in considerazione le dimensioni
della lama. Il diametro del foro deve com-
baciare perfettamente con l’alberino por-
tautensili e deve essere senza gioco. Se è
necessario utilizzare riduzioni, accertarsi
che le dimensioni della riduzione siano
adatte allo spessore del corpo lama, al
diametro del foro della lama e al diametro
dell’alberino portautensili. Utilizzare, lad-
dove possibile, le riduzioni fornite in do-
tazione con la lama.
Il diametro della lama deve corrispondere
al dato riportato sul simbolo.
Indica il senso di rotazione del perno SDS
per il fissaggio della lama (in senso antio-
rario) e per la sua rimozione (in senso
orario).
Levetta di serraggio chiusa:
L’angolo obliquo verticale regolato sul
braccio dell’utensile verrà mantenuto.
Levetta di serraggio aperta:
Non sarà possibile regolare angoli obliqui
verticali.
Descrizione del prodotto e dei
servizi forniti
Leggere tutte le avvertenze e disposizioni di
sicurezza. La mancata osservanza delle avver-
tenze e disposizioni di sicurezza può causare
folgorazioni, incendi e/o lesioni di grave entità.
Si prega di osservare le immagini nella prima parte delle
istruzioni per l’uso.
Utilizzo conforme
L’elettroutensile è concepito per impiego stazionario, per
eseguire tagli rettilinei longitudinali e trasversali nel legno. È
possibile eseguire tagli obliqui orizzontali da –52° a +60° ed
angoli obliqui verticali da 47° (sul lato sinistro) a 47° (sul lato
destro).
L’elettroutensile è concepito per tagliare legno duro e legno
tenero, nonché pannelli in masonite e pannelli in fibra.
Utilizzando lame adatte è possibile il taglio di profili di allumi-
nio e plastica.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all’illu-
strazione dell’elettroutensile che si trova sulla pagina con la
rappresentazione grafica.
(1)
Dispositivo di trazione
(2)
Espulsione dei trucioli
(3)
Impugnatura per il trasporto
(4)
Vite di regolazione della battuta di profondità
(5)
Calotta di protezione laser
(6)
Rullo di scorrimento
(7)
Pulsante di sicurezza dell’interruttore di avvio/ar-
resto
(8)
Interruttore di avvio/arresto
(9)
Impugnatura
(10)
Cuffia di protezione
(11)
Cuffia di protezione oscillante
(12)
Lama
(13)
Prolunga per banco sega
(14)
Guida di battuta
(15)
Guida di battuta regolabile
(16)
Banco sega
(17)
Leva di bloccaggio della prolunga per banco sega
(18)
Scala per angoli obliqui (orizzontale)
(19)
Piano d’appoggio
(20)
Fermaglio di bloccaggio
(21)
Pomello di fissaggio per angolo obliquo a scelta
(orizzontale)
(22)
Levetta di regolazione preliminare angolo obliquo
(orizzontale)
(23)
Protezione antiribaltamento
(24)
Indicatore di angolo obliquo (orizzontale)
(25)
Tacche per angoli obliqui standard (orizzontali)
(26)
Fori di montaggio
(27)
Incavi di impugnatura
(28)
Morsetto a vite
(29)
Battuta per angoli obliqui standard 45°, 22,5° e
33,9° (verticali)
(30)
Scala per angoli obliqui (verticali)
