MAGYAR
18

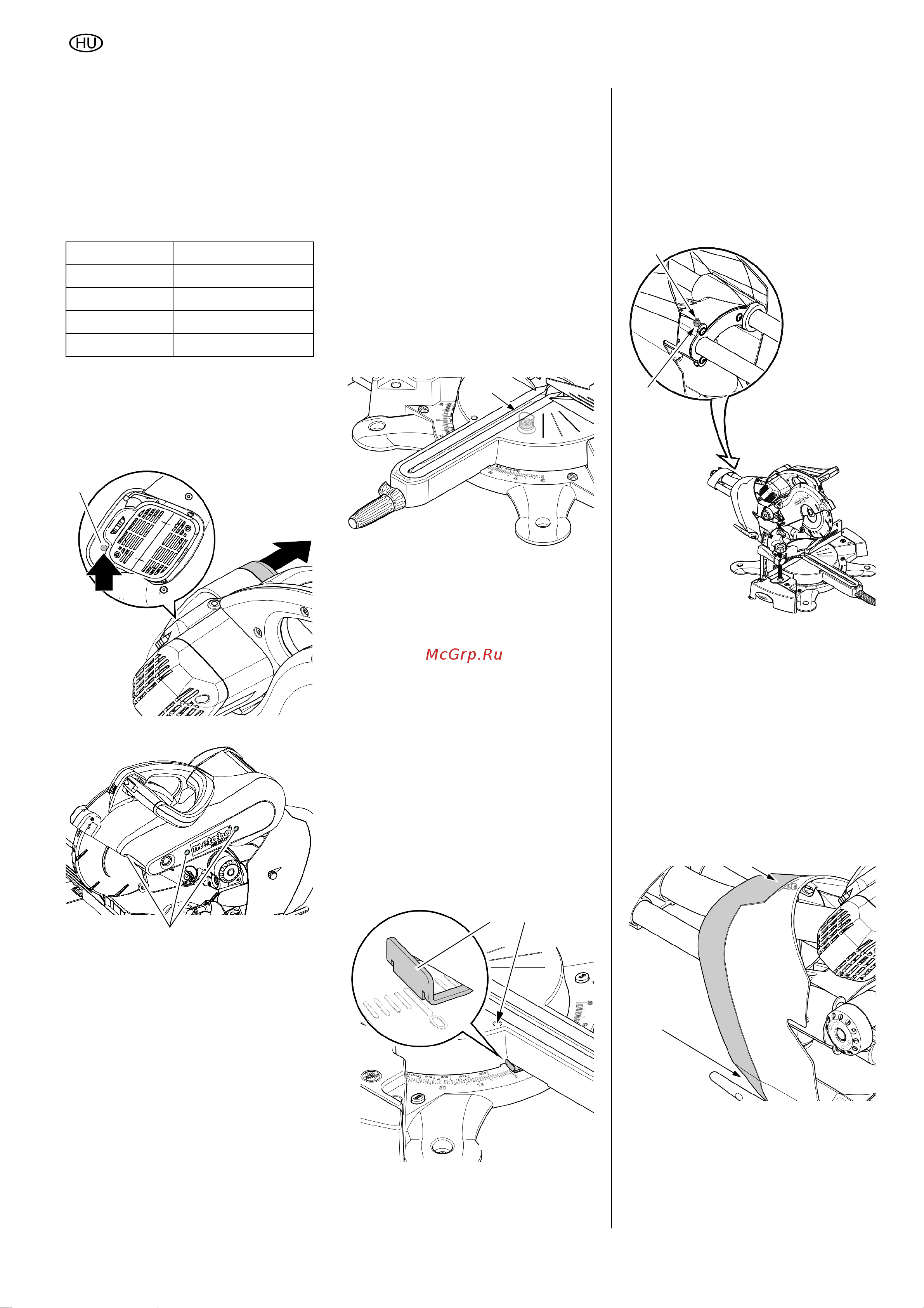

8.3 A hajtószíj megfeszítése
Akkor kell utánfeszíteni a hajtószíjat,
ami a fűrészfej jobb oldalán a műanyag
burkolat alatt található, ha a szíjat a két
szíjtárcsa között középen jobban be le-
het nyomni, mint a következ táblázat-
ban megadott értékek.
Az ellenrzéshez, utánfeszítéshez és
cseréhez:
1. Csavarozza ki a (104) csavar(oka)t
és vegye le a műanyag burkolatot.
KGS 216 / 254 / 315 Plus:
KGS 254 I Plus:
2. A szíj feszességét hüvelykujjával
megnyomva ellenrizze.
Ha meg kell feszíteni vagy ki kell
cserélni a hajtószíjat:
– A motor rögzítés minden bels
hatlapú csavarját körülbelül egy
fordulattal meg kell lazítani.
– Feszítse meg, ill. cserélje ki a
hajtószíjat. Az utánfeszítéshez
tolja a motort hátra.
– Keresztirányban húzza meg a
csavarokat a motor rögzítéséhez.
3. Helyezze fel a műanyag burkolatot
és csavarozza oda.
3 Megjegyzés:
KGS 216/254/315 Plus:
A hajtásban található további bordás
szíj kopó alkatrész, amit meghibásodás
esetén ki kell cserélni. A bordás szíjat
nem lehet utánfeszíteni.
8.4 Beszabályozások
Forgóasztal beszabályozása
1. Kattintsa be a forgó asztalt a 0°-os
helyzetben és rögzítse a rögzít csa-
varral.
2. Két fordulattal lazítsa meg az (105)
csavart.
3. A fűrészfejet billentse lefelé és rete-
szelje a szállítási rögzítt.
4. Úgy irányítsa be a forgó asztalt a
munkadarab ütköznél, hogy a
munkadarab ütköz pontosan de-
rékszöget zárjon be a fűrészlappal.
5. Húzza meg a forgó asztal rögzít
csavarját.
6. Ismét húzza meg az (105) csavart.
A sarkaló szög mutató beállítása
1. Lazítsa meg kb. egy fordulattal a
(107) csavart.
2. Úgy állítsa be (106) mutatót, hogy a
kijelzett érték megegyezzen a forgó-
asztal beállított bekattanási helyze-
tével.
3. Húzza meg a (107) csavart.
Húzó funkció eltoló erejének besza-
bályozása
1. Oldja az (109) ellenanyát.
2. Úgy szabályozza be a (108) csapos
csavart, hogy elérje a kívánt eltoló
ert.
3. Ismét húzza meg az ellenanyát.
Dőlésszög bekattanási helyzeteinek
beállítása
1. Kattintsa be a billent kart a 0°-os
helyzetbe, ne húzza meg a rögzít
kart.
2. Csavarozza ki a (110) fels csavart
ill. (110) csavarokat (csak KGS 216
Plus) és vegye le a billent kar bur-
kolatot.
3. Csavarozza ki a (110) csavarokat
és vegye le a billent kar burkolatot.
4. Kb. egy fordulattal lazítsa meg a ké-
szülék hátlapján lév két bels hat-
lapú csavart.
Behajlás (mm)
KGS 216 Plus 9
KGS 254 Plus 9
KGS 315 Plus 12
KGS 254 I Plus 23
104
104
105
106 107
108
109
110
110
