MAGYAR

19

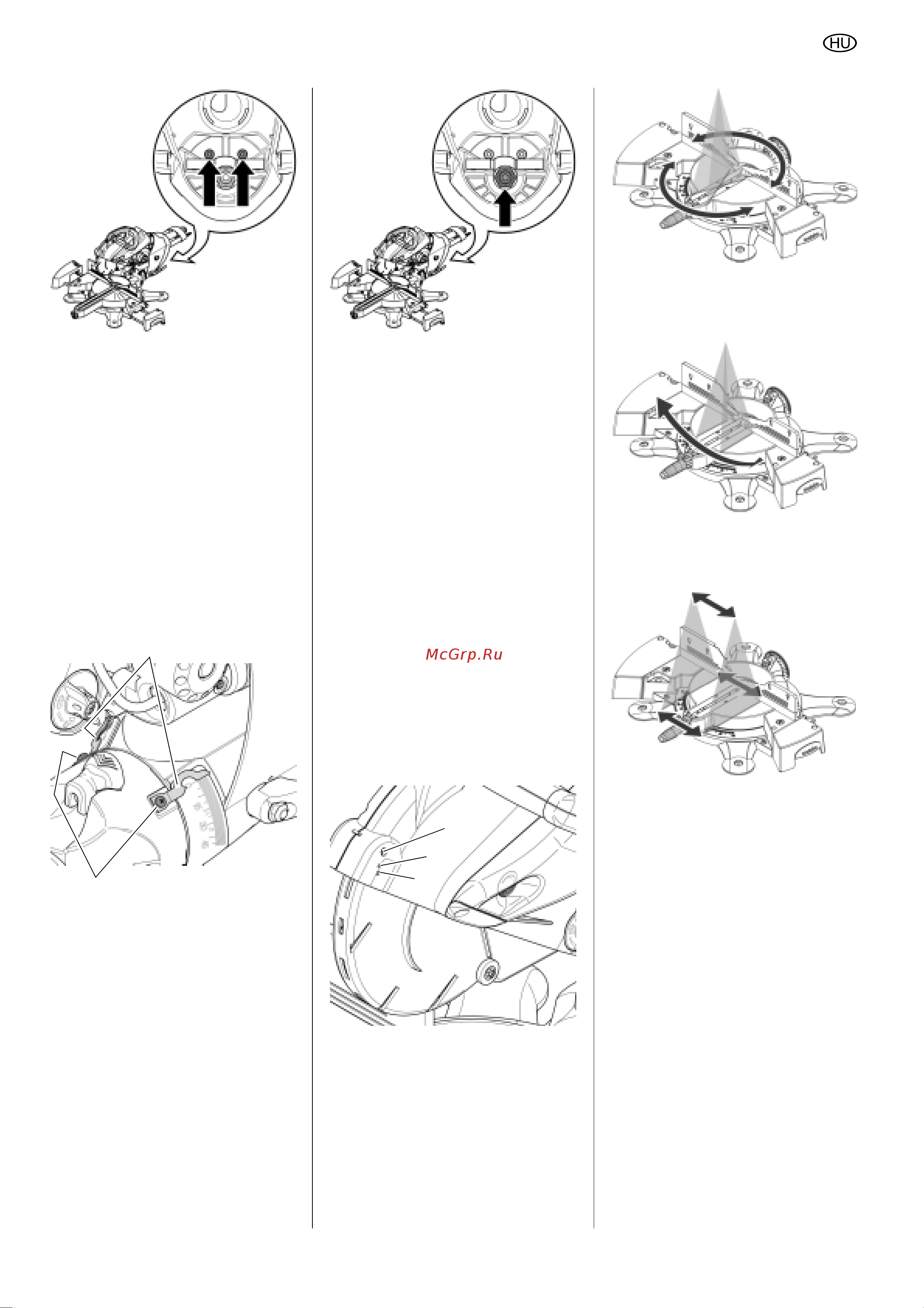

5. Úgy állítsa be a billent kart, hogy a

fűrészlap pontosan derékszögben

álljon a forgóasztalhoz képest.

6. Húzza meg a készülék hátoldalán lé-

v két bels h

atlapú csavart.

7. Húzza meg a rögzít kart.

8. Helyezze fel a billent kar burkolatot

és csa

varozza oda.

9. Kb. egy fordulattal lazítsa meg a

(112) csavarokat.

10. Úgy állítsa be a (111) mutatót, hogy

a kijelzett érték megegyezzen a bil-

lent kar beállíto

tt bekattanási hely-

zetével.

11. Húzza meg a (112) csavarokat.

A dőlés szorítójának beszabályozása

Ha a bi

llent kar dlé

sszögét meghúzott

rögzít kar ellenére is oldalirányú nyo-

más hatására meg lehet változtatni, a

dlés szorítóját után kell állítani

.

1. Kattintsa be a billent kart a 0°-os

h

elyzetbe.

2. Szerelje le a billent kar

burkolatát

(lásd elz fejezet).

3. Forgassa el a hatlapú anyát (nyíl),

amíg a kívánt szorító ert el nem

éri.

4. Húzza meg a dlés beállítás rögzít

karját. A kart észreveheten meg

kell tudni húzni.

5. Oldja a billent kart, amikor a bekat-

tanó kar a 0°-os helyzetben van.

6. Ellenrizze a billent kart oldalirány-

ból gyakorolt nyomással. A billent

karnak ezáltal nem szabad elmoz-

dulnia.

Ha a billent kart eztán még mindig

mozgatni lehet:

 Ismételje meg a 2 és 6 közötti lépé-

seket. Eközben értelemszerűen

meg kell lazítani vagy meg kell húz-

ni a hatlapú csavart.

7. Helyezze fel a billent kar burkolatot

és csavarozza oda.

Leszabó lézer beszabályozása

Használja a lézer beállításához a gép-

pel szállított bels hatlapú kulcsot

(2,5 mm).

1. Lazítsa meg ill. húzza meg a (113)

csavart, ahhoz hogy a lézert az áb-

ra szerint be tudja állítani:

2. Lazítsa meg ill. húzza meg a (114)

csavart, ahhoz hogy a lézert az áb-

ra szerint be tudja állítani:

3. Lazítsa meg ill. húzza meg a (115)

csavart, ahhoz hogy a lézert az áb-

ra szerint be tudja állítani:

8.5 A gép tisztítása

 Kézi seprvel vagy porszívóval tá-

volítsa el a forgácsot és a port az

alább

i helyeken:

– beállító elemek;

–kezel ele

m

ek;

– motor hűtny

ílása;

– asztal betét alatt lév tér;

– húzórudak.

 A lézer egységet pamut ronggyal

tisztítsa meg.

8.6 A gép tárolása

AVeszély!

 Úgy tárolja a gépet, hogy azt illeték-

telenek ne hozhassák működésbe.

111

112

113

114

115
