Patriot MS 253 190301853 [8/13] Подготовка к работе

ПОДГОТОВКА К РАБОТЕ

Фиксации заготовки

Для надежной фиксации заготовки при пилении на фронтальном

упоре (1) предусмотрены гнезда (15) для крепления вертикаль-

ной струбцины. Вставьте стержень струбцины в гнездо (15) и за-

тяните винт на задней стороне гнезда для крепления стержня.

Отрегулируйте струбцину в соответствии с размером заготовки.

ВНИМАНИЕ! Всегда надежно и правильно закрепляй-

те заготовку струбциной. Отсутствие жесткой фикса-

ции заготовки при пилении может стать причиной по-

вреждения изделия и порчи заготовки, а также травм.

ВНИМАНИЕ! Убедитесь в том, что изделие ничем не

касается струбцины при опускании и наклоне голов-

ки. Если изделие задевает струбцину, ее, возможно,

следует перенести на другую сторону стола.

Пылеудаление

Установите прилагаемый мешок для сбора пыли или подключите

к штуцеру пылеотвода шланг пылесоса. Для подключения стро-

ительного пылесоса, возможно, потребуется переходник (в ком-

плект не входит).

Транспортировка

При необходимости транспортировки пилы закрепите поворот-

ный стол с помощью рукоятки фиксатора (9) поворотного стола и

затяните винт (12) фиксации наклона пилы. Полностью опустите

головку за рукоятку (7) и зафиксируйте в нижнем положении с по-

мощью стопорной шпильки (16).

Подготовка к работе

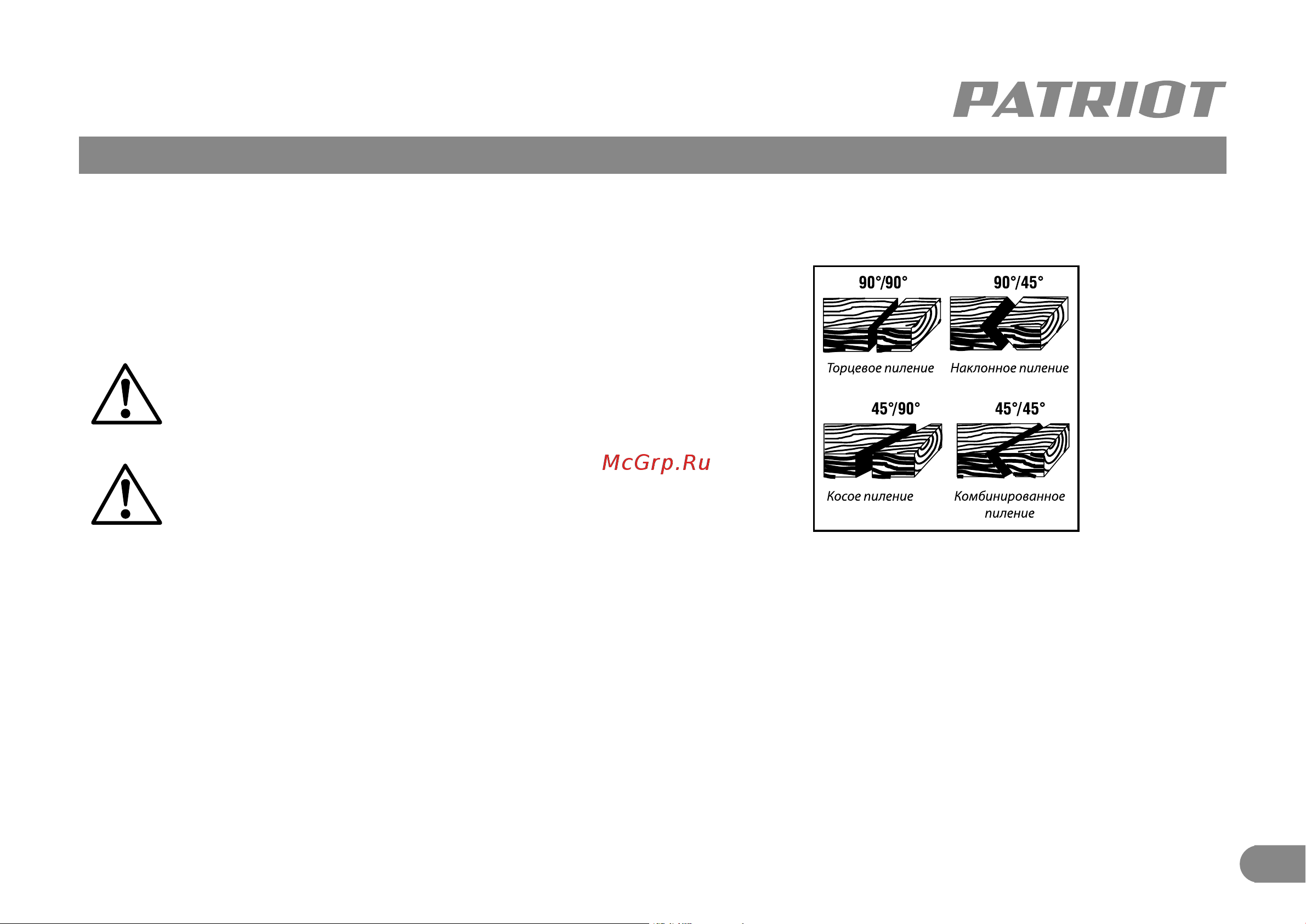

Приведите изделие в необходимое положение пиления (Рис. 4).

Торцевое пиление

Ослабьте рукоятку фиксатор (9) поворотного стола и нажмите

фиксирующий язычок (10) и поворачивайте стол до совмещения

указателя угла поворота, установленного на поворотном столе

(8), с делением 0° на шкале угла поворота (11), нанесенной на ста-

нине. Зафиксируйте положение рукоятки (9).

Наклонное пиление

Торцовочной пилой можно пилить с левым наклоном под углом

от 45° до 90°. Отпустите винт фиксации угла наклона (12) и устано-

вите заданный угол наклона. Зафиксируйте угол винтом (12).

Рис. 4
