Зубр Профессионал ППТ-255-П [9/12] Подготовка к работе

Руководство по эксплуатации Пила торцовочная

www.zubr.ru www.zubr.ru

| |

внимательно обращайтесь с пильным дис-

ком, избегая ударов по напайкам и падений

пильного диска. Перед установкой диска

внимательно осмотрите пластины. На них не

должно быть трещин, сколов. После установ-

ки пильного диска, при включении не следует

стоять в плоскости его вращения.

■ установите и закрепите новый диск в обрат-

ной последовательности.

ПРИМЕЧАНИЕ! Направление вращения диска

(указано на самом диске) должно совпадать с

направлением вращения шпинделя (указано на

кожухе пилы).

Не фиксируйте защитный кожух 6 в откры-

том положении. Это может привести к трав-

мам и повреждениям, а также заклиниванию

диска. Кожух будет автоматически сдвигать-

ся при опускании головы.

Установка удлинителей стола (рис. 2)

Для пиления длинных заготовок используйте

прилагаемые удлинители стола. Ослабьте для

их установки фиксатор 30, установите удлините-

ли 9 в соответствующие отверстия в основании

и затяните фиксатор 30.

Организация пылеотвода (рис. 3)

Для предотвращения запыления рабочего места

организуйте пылеотвод продуктов пиления: уста-

новите на патрубок 25 прилагаемый пылесбор-

ник 26 или подключите к нему шланг пылесоса.

Для подключения Вашего пылесоса, возможно,

потребуется переходник (в комплект не входит).

Ваше изделие отрегулировано на заводе. Одна-

ко, за время транспортировки настройки могли

сбиться. Во избежание неточности, перед на-

чалом работы выполните следующие проверки:

а) Угол наклона диска на 90° относительно поверх-

ности стола. Проверять угольником между плоско-

стью диска и поверхностью поворотного стола;

б) Угол наклона диска на 45° относительно стола.

Проверять только после проверки наклона диска

на 90°. Проверять по шкале наклона, наклонив

голову до упора влево;

в) Угол установки фронтальных упоров 8, 18.

Проверять угольником между плоскостями диска

и фронтального упора при установленном в по-

ложение 0° поворотном столе 16. При отличии

значений от установленных обратитесь к разде-

лу Периодическое обслуживание для соответ-

ствующей регулировки.

Подготовка к работе

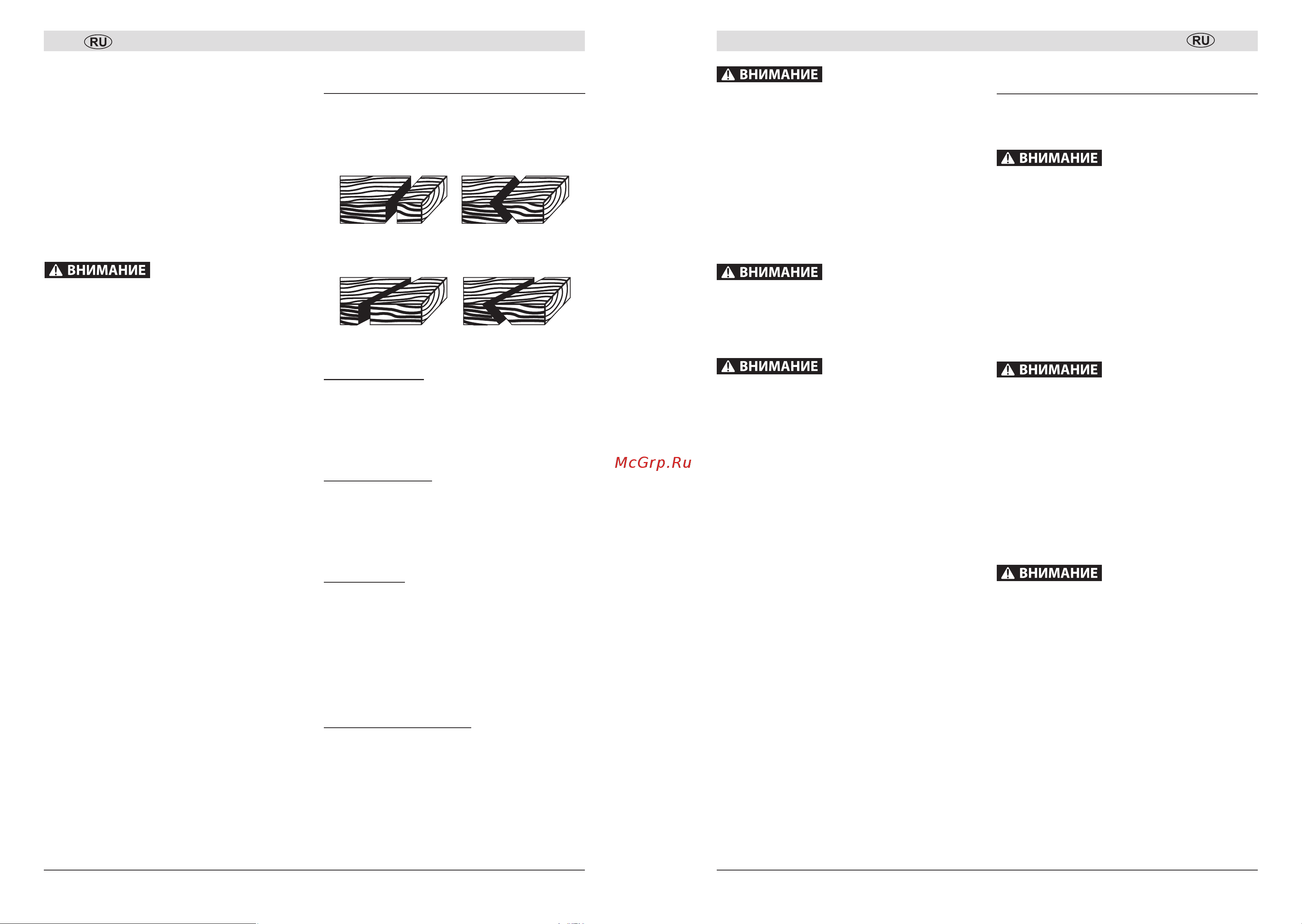

Настройка углов пиления (рис. 4)

Приведите изделие в необходимое положение

пиления:

Торцевое пиление

90°/90°

Косое пиление

45°/90°

Наклонное пиление

90°/45°

Комбинированное

пиление

45°/45°

Торцевое пиление

Ослабьте стопорный винт 12 поворотного стола,

прижмите клавишу стопора 13 и поворачивайте

стол 16 до совпадения указателя со значением

0° на шкале угла поворота 17. Зафиксируйте по-

ложение винтом 12.

Наклонное пиление

С помощью Вашего изделия можно пилить с ле-

вым наклоном под углами от 0° до 47°. Отпустите

рукоятку 28 фиксации угла наклона и установите

заданный угол наклона (по шкале 22). Зафикси-

руйте положение, затянув рукоятку 28.

Косое пиление

Изделие позволяет производить косое пиление

под углом до 47° влево и вправо. Для выполне-

ния косого пиления ослабьте винт 12, прижмите

клавишу стопора 13 и поверните стол 16 до нуж-

ного угла (значение на шкале 17) и зафиксируй-

те данное положение винтом 12. Изделие имеет

фиксированные положения поворотного стола 9:

30 °, -22.5 °, -15 °, 15 °, 22.5 °, 30 ° и 45 °.

Комбинированное пиление

Комбинированное пиление – это процесс, при

котором пиление происходит одновременно под

косым и наклонным углами. Комбинированное

пиление может осуществляться под наклонными

углами от 47° до 90° влево и косыми углами от

90° до 47° влево и вправо.

По окончании настройки всегда фиксируйте

изделие в заданных углах рукояткой 28 фик-

сации наклона диска и стопорным винтом 12

поворотного стола.

Фиксация заготовки струбциной (рис. 5)

Для надежной фиксации заготовки при пилении

используйте струбцину. Установите струбцину 19

в соответствии с размером и формой заготовки

с правой или левой стороны от диска и затяните

фиксирующий винт так, чтобы заготовка была на-

дёжно зафиксирована.

Всегда надежно закрепляйте заготовку струб-

циной. Отсутствие жесткой фиксации заго-

товки при пилении может стать причиной

повреждения изделия и порчи заготовки, а

также травм оператора.

Убедитесь в том, что изделие ничем не ка-

сается струбцины при опускании и наклоне

головы. Если изделие задевает струбцину,

ее, возможно, следует перенести на другую

сторону стола.

Регулировка фронтальных упоров (рис. 6)

Ваше устройство оснащено дополнительными

фронтальными упорами. Для регулировки их поло-

жения отпустите винт 29, выставьте упор в зависи-

мости от предстоящей работы, зафиксируйте винт.

Включение LED подсветки (рис. 7)

Для точности пиления Ваше изделие оснащено

LED подсветкой с указателем линии реза. Для

включения переведите выключатель 33 на руко-

ятке 1 в положение «1». Для выключения пере-

ведите выключатель 33 в положение «0».

Прежде чем приступать к работе:

■ убедитесь, что пильный диск не имеет меха-

нических повреждений, надежно закреплен

на валу и не заблокирован;

■ уберите ключи и другие предметы от вращаю-

щихся частей изделия;

■ приготовьте обрабатываемую заготовку и убе-

дитесь в отсутствии в ней металлических пред-

метов (гвоздей, шурупов и т.п.);

■ надежно зафиксируйте обрабатываемую за-

готовку. Примите меры, чтобы исключить отги-

бание (вызывает неровное отламывание или

травмы при падении) надрезанной заготовки;

■ приготовьте и наденьте средства защиты (очки,

одежду, наушники).

Порядок работы

Включение изделия (рис. 8)

Подключите изделие к электрической сети.

Перед подключением изделия к сети убеди-

тесь в том, что выключатель 2 находится в

выключенном положении.

Для включения изделия необходимо взвести

предохранитель 24 и нажать на клавишу 2.

ПРИМЕЧАНИЕ! Перед началом пиления до-

ждитесь полной раскрутки диска.

Порядок пиления (рис. 9)

Положите заготовку на рабочий стол, зафикси-

руйте ее струбциной и, нажав выключатель 2,

опустите голову для начала пиления.

Во избежание травм и повреждений, при опу-

скании головы не откидывайте кожух диска

вручную – он откроется автоматически. НИ-

КОГДА не снимайте защитный кожух и не дер-

жите его открытым. НИКОГДА не используйте

изделие с неисправным защитным кожухом

или без него.

Ваше изделие оснащено сдвижной консолью

диска. При необходимости пиления широких за-

готовок, отпустите фиксатор протяжки 23, вытя-

ните голову изделия на себя и, погрузив диск в

заготовку, толкайте голову пилы ОТ СЕБЯ.

Не пилите, подтягивая головку НА СЕБЯ, т.к.

в этом случае пиление будет происходить

задней стороной зуба, что приведет к некаче-

ственному пилению и перегрузке двигателя.

При работе с изделием следите за оборотами

двигателя. Падение оборотов на 20% и более

свидетельствует о перегрузке. В этом случае не-

обходимо снизить скорость подачи изделия.

При блокировке пильного диска немедленно вы-

ключите изделие. Не начинайте работу, прежде

чем Вы устраните причину блокировки.

Выключение изделия (рис. 10)

По окончании пиления выключите изделие, от-

пустив выключатель 2, и дождитесь полной оста-

новки диска, прежде чем вернуть голову в верх-

нее положение.
