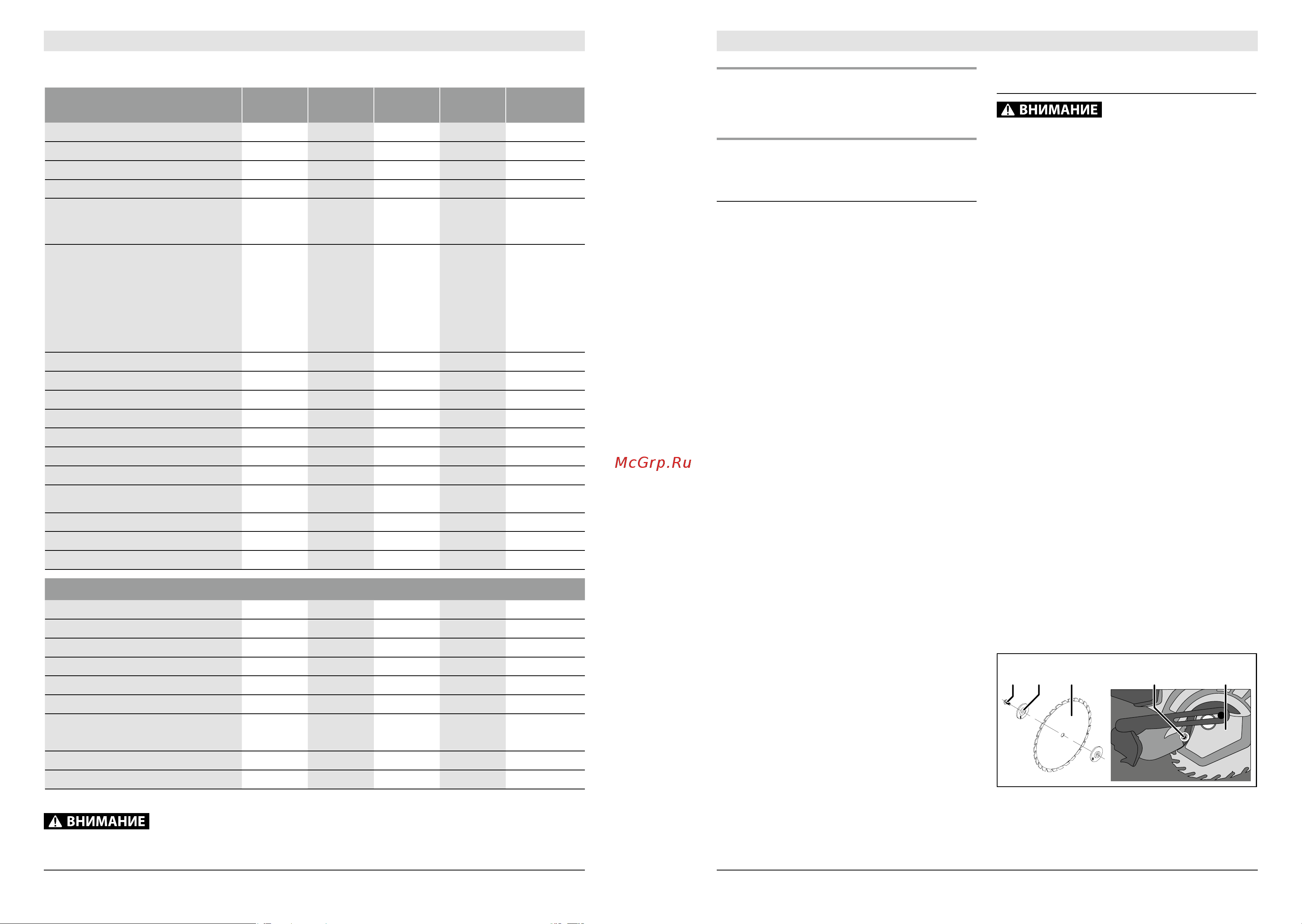

Руководство по эксплуатации Пила торцовочная
www.zubr.ru www.zubr.ru
| |
4
5
Убедитесь в отсутствии повреждений, которые могли возникнуть при транспортировании
изделия и принадлежностей.
Технические характеристики
Артикул
ЗПТ-190-
1200
ПЛ
ЗПТ-210-
1600
ПЛ
ЗПТ-255-
1800
ПЛ
ЗПТ-255-
1800
ПЛР
ЗПТ-305-
1800
ПЛР
Номинальное напряжение питания, В 220±10 220±10 220±10 220±10 220±10
Частота тока, Гц 50 50 50 50 50
Номинальная потребляемая мощность, Вт 1100 1600 1800 1800 1800
Частота вращения на холостом ходу, об/мин 5000 5000 5000 4800 4350
Размеры пильного диска:
` диаметр пильного диска, мм 190 210 255 255 305
` посадочный диаметр, мм 20 30 30 30 30
Максимальная глубина пиления:
` при 90х90°, мм 55х305 70х220 90х305 80х340 90х90°: 90х340
` при 90х45° (влево), мм 55х220 70х160 90х210 80х230 90x-45°: 48x340
` при 90х45° (вправо), мм 90x45°: 40x340
` при 45х90°, мм 30х305 35х220 55х305 40х340 45x90°: 90x240
` при 45х45° (влево), мм 30х220 35х160 55х210 40х230 45x-45°: 48x240
` при 45х45° (вправо), мм 45x45°: 40x240
Диапазон углов пиления 0...45° 0...45° 0...45° 0...45° -47...47°
Лазерный указатель —
• • • •
Подвижная консоль
• • • • •
Ременная передача — — —
• •
Блокировка шпинделя
• • • • •
Уровень звуковой мощности (к=3), дБ 84 85 85 85 86
Уровень звукового давления (к=3), дБ 96 98 98 98 99
Среднеквадратичное виброускорение
(к=1,5), м/с
2
1.179 1.183 1.232 1.256 1.297
Класс безопасности по ГОСТ 12.2.007.0-75 I I класс I I класс I I класс I I класс I I класс
Масса изделия / в упаковке, кг 9 / 11 10 / 13 13 / 16 20 / 23 17 / 20
Срок службы, лет 5 5 5 5 5
Комплект поставки
Пила торцовочная 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Пильный диск (установлен) 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Лазерный указатель (установлен) — 1 шт. 1 шт. 1 шт. 1 шт.
Удлинители стола — 2 шт. 2 шт. 2 шт. 2 шт.
Струбцина — 1 шт. 1 шт. 1 шт. 1 шт.
Пылесборник 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Ключ
(в ЗПТ-210-1600 пл и ЗПТ-255-1800 пл
вставлен в держатель сзади основания)
1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Инструкции по безопасности 1 экз. 1 экз. 1 шт. 1 экз. 1 экз.
Руководство по эксплуатации 1 экз. 1 экз. 1 шт. 1 экз. 1 экз.
Инструкции
по применению
Устройство
1 Струбцина
2 Рукоятка фиксации угла наклона
3 Пылесборник
4 Фиксатор поворотного стола
(кроме ЗПТ-190-1200
ПЛ
)
5 Рукоятка пилы
6 Кнопка блокировки выключателя
7 Выключатель
8 Крышка щеткодержателя
9 Удлинитель стола (кроме ЗПТ-190-1200
ПЛ
)
10 Поворотный стол
11 Станина
12 Отверстие для крепления станины
13 Шкала угла поворота
14 Указатель угла поворота
15 Фронтальный упор
15а Удлинитель упора
16 Защитный кожух
17 Стопорная шпилька
18 Рычаг поворота стола
19 Упор для заготовки
(только для ЗПТ-305-1800
ПЛР
)
20 Винт фиксации подвижной консоли
21 Указатель угла наклона головы
22 Зажимной винт
23 Кнопка фиксации пильного диска
24 Болт крепления пильного диска
25 Наружный фланец
26 Вертикальный зажимной винт
27 Пильный диск
28 Лазерный указатель
(кроме ЗПТ-190-1200
ПЛ
)
29 Рычаг блокировки кожуха
30 Гнездо крепления струбцины
31 Винт регулировочный
32 Рычаг-ограничитель
33 Винт ограничительный
34 Винт фиксации удлинителя упора
35 Винт упорный
36 Площадка упорная
37 Винт ограничения наклона вправо
(только для ЗПТ-305-1800
ПЛР
)
37a Винт ограничения наклона влево
38 Болт фиксации кожуха
39 Кожух ременной передачи
(только для ЗПТ-255-1800
ПЛР
,
ЗПТ-305-1800
ПЛР
)
Сборка
Все работы по сборке, замене и регулиров-
ке производить только при отключенном от
сети изделии.
Установите изделие на ровной горизонтальной
поверхности.
Приведите изделие в рабочее положение, для
чего приопустите голову за рукоятку 5, извле-
ките стопорную шпильку 17 и поверните ее на
90° для фиксации. Придерживая рукоятку, дай-
те возможность голове под действием пружины
переместиться в верхнее положение.
Изделие точно отрегулировано на заводе, однако
при транспортировке винты могут ослабеть и точ-
ность установки нарушится. Для предотвращения
брака в работе, перед началом эксплуатации про-
верьте следующие настройки:
а) Угол установки ограничительного упора накло-
на на 90°. Проверять угольником между плоско-
стью диска и поверхностью поворотного стопа;
б) Угол установки ограничительного упора накло-
на на 45°. Проверять только после установки огра-
ничительного упора наклона на 90°. Проверять по
шкале наклона, наклонив голову до упора влево;
в) Угол установки фронтального упора 15. Прове-
рять угольником между плоскостями диска и фрон-
тального упора при установленном в положение 0°
поворотном столе 10.
При нарушении углов установки обратитесь к
разделу Периодическое обслуживание насто-
ящего руководства.
На Вашем изделии установлен стандартный
пильный диск по дереву. При необходимости
замены диска (на новый или для других работ):
кронштейн
кожуха
38272524
` отжав рычаг 29, вручную откройте кожух;
` отверните болт 38 (кроме ЗПТ-190-1200
ПЛ
),
пока не освободите кронштейн кожуха, и от-
ведите его в сторону;
