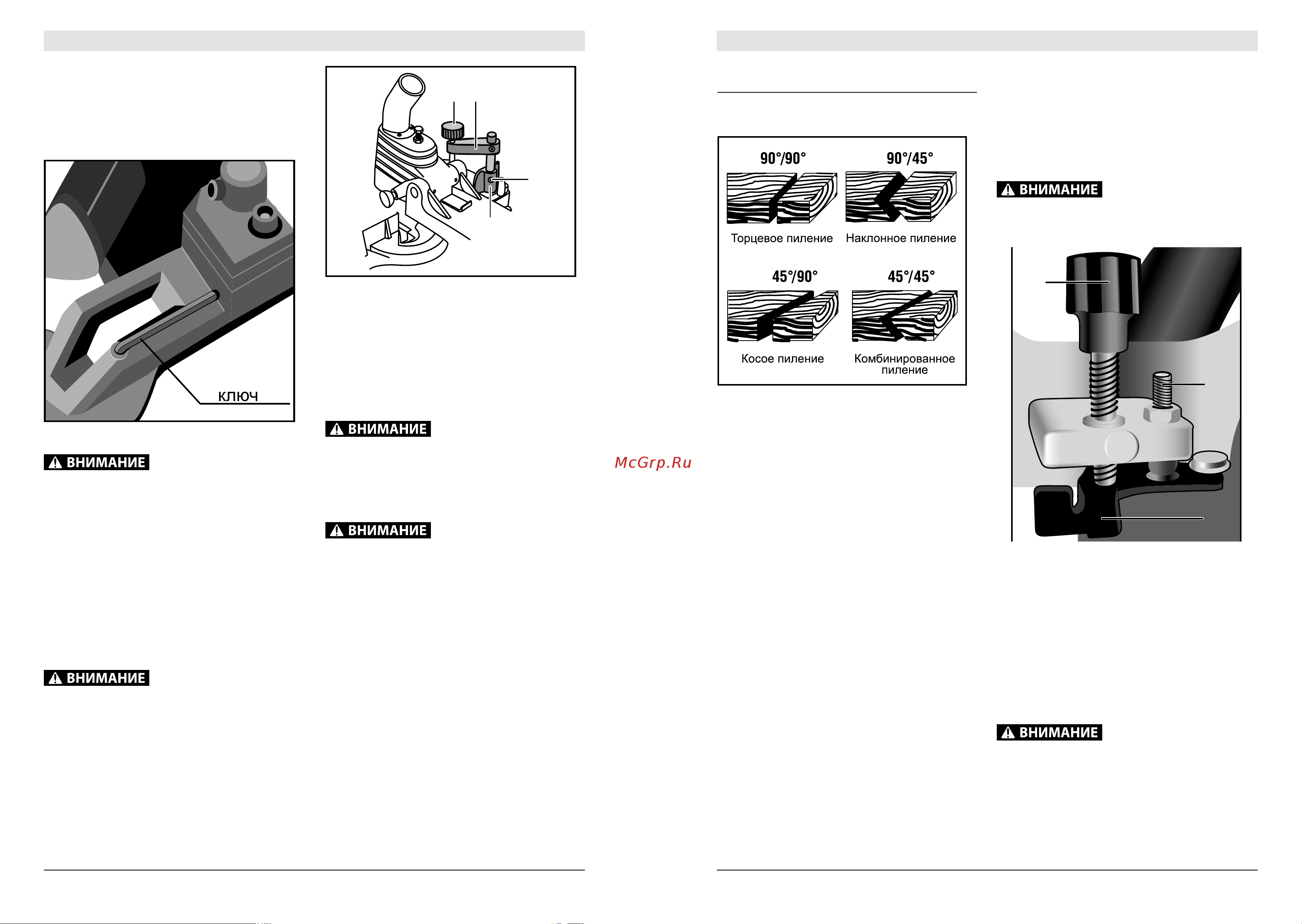

Подготовка к работе

Приведите изделие в необходимое положение

пиления:

Торцевое пиление

Ослабьте винт 18 фиксации поворотного сто-

ла и (только для ЗПТ-255-1800 плр и ЗПТ-

305-1800 плр) нажмите фиксирующий язычок

4 и поворачивайте стол до совмещения ука-

зателя 14 угла поворота, установленного на

поворотном столе 10, с делением 0° на шкале

угла поворота 13, нанесенной на станине. За-

фиксируйте положение винтом 18.

Наклонное пиление

С помощью Вашего изделия можно пилить

с левым (для ЗПТ-305-1800 плр – с левым и

правым) наклоном под углом от 0° до 45°. От-

пустите рукоятку 2 фиксации угла наклона и

установите заданный угол наклона. Зафикси-

руйте его, затянув рукоятку 2.

Примечание! Изделие позволяет производить

пиление с углами до -2° от вертикали за счет под-

стройки болтом 35, а также до 47° под наклоном

за счет подстройки винтов 37 и 37а.

Косое и поперечное пиление

Изделие позволяет производить поперечное пи-

ление под углом 90° и косое пиление под углом до

45° влево и вправо. Для выполнения косого пиле-

ния ослабьте винт 18 и (кроме ЗПТ-190-1200

ПЛ

)

нажмите фиксирующий язычок 4, поверните стол

10 до нужного угла и зафиксируйте данное поло-

жение винтом 18.

Комбинированное пиление

Комбинированное пиление – это процесс, при

котором пиление происходит одновременно под

косым и наклонным углами. Комбинированное

пиление может осуществляться под наклонны-

ми углами от 45° до 90° влево и косыми углами

от 90° до 45° влево и вправо.

Всегда фиксируйте изделие в заданных

углах винтом 2 фиксации наклона головы

и 18 поворота стола.

При необходимости ограничения глубины пиле-

ния (при необходимости разового пропила не

на полную глубину заготовки или неоднократ-

ного пропила на заданную глубину) винтом 31

установите необходимую глубину пропила и за-

тяните контргайку. Для включения ограничения

глубины отведите рычаг 32. Заданная глубина

определяется расстоянием между рабочим сто-

лом и нижним срезом самого низкого зуба диска

(при упоре винта 31 в рычаг 32). При отсутствии

необходимости ограничения глубины верните

рычаг 32 в исходное положение.

При пилении с ограничителем, из-за кон-

структивных особенностей, глубина в на-

чале и в конце пропила может отличаться в

пределах 5мм.

Винт 33 предназначен для долговременного

ограничения максимальной глубины пиления, не

изменяемого при любом положении рычага 32.

` нажмите на кнопку 23 фиксации пильного диска;

` отверните болт 24 крепления пильного диска

прилагаемым ключом (в ЗПТ-210-1600 пл и

ЗПТ-255-1800 пл вставлен в держатель сзади

основания), вращая его ПО ЧАСОВОЙ стрел-

ке (левая резьба);

` снимите наружный фланец 25 и пильный диск 27;

Помните, что твердосплавные напайки на зу-

бьях пильного диска хрупки, и потому крайне

внимательно обращайтесь с пильным дис-

ком, избегая ударов по напайкам и падений

пильного диска. Перед установкой диска

внимательно осмотрите каждую напайку. На

них не должно быть трещин, сколов. После

установки пильного диска, при включении не

следует стоять в плоскости его вращения.

` для установки диска установите на шпиндель

сначала внутренний фланец (если был снят),

затем пильный диск;

Направление вращения диска (указано на

самом диске) должно совпадать с направ-

лением вращения шпинделя (указано на не-

подвижном кожухе диска).

` установите наружный фланец 25. Затяните

болт, удерживая в нажатом состоянии кнопку

фиксации 23 и вращая болт

ПРОТИВ ЧАСОВОЙ стрелки.

Для надежной фиксации заготовки при пиле-

нии на фронтальном упоре 15 предусмотрены

гнезда 30 для крепления струбцины. Вставьте

(кроме ЗПТ-190-1200

ПЛ

) стержень струбцины

в гнездо и затяните винт 22 на задней стороне

гнезда для закрепления стержня. Отрегулируйте

струбцину в соответствии с размером и формой

заготовки. Струбцина может быть установлена в

упоре как слева, так и справа от пильного диска.

Всегда надежно закрепляйте заготовку струб-

циной. Отсутствие жесткой фиксации заго-

товки при пилении может стать причиной

повреждения изделия и порчи заготовки,

а также травм оператора.

Убедитесь в том, что изделие ничем не ка-

сается струбцины при опускании и наклоне

головки. Если изделие задевает струбцину,

ее, возможно, следует перенести на другую

сторону стола.

Для предотвращения запыления рабочего места

организуйте пылеотвод: установите прилагае-

мый пылесборник 3 или подключите к штуцеру

пылеотвода шланг пылесоса. Для подключения

Вашего пылесоса, возможно, потребуется пере-

ходник (в комплект не входит).

При необходимости транспортировки пилы закре-

пите поворотный стол с помощью рукоятки 18 в

положении 0°, и установив головку в вертикаль-

ное положение, затяните винт фиксации наклона

головы 2. Отжав рычаг 29, полностью опустите

голову за рукоятку 5 и зафиксируйте в нижнем по-

ложении с помощью стопорной шпильки 17.
