Руководство по эксплуатации Пила торцовочная

www.zubr.ru www.zubr.ru

| |

Подготовьтесь к работе:

` убедитесь, что пильный диск не имеет меха-

нических повреждений, надежно закреплен

на валу и не заблокирован;

` уберите ключи и другие предметы от вращаю-

щихся частей изделия;

` приготовьте обрабатываемую заготовку

и убедитесь в отсутствии в ней металличе-

ских предметов (гвоздей, шурупов и т.п.);

` надежно зафиксируйте обрабатываемую за-

готовку. Примите меры, чтобы исключить отги-

бание (вызывает неровное отламывание или

травмы при падении) надрезанной заготовки;

` приготовьте и наденьте средства защиты

(очки, перчатки, наушники).

Порядок работы

Подключите изделие к электрической сети.

Перед подключением изделия к сети убеди-

тесь в том, что выключатель 7 находится

в выключенном положении.

Для включения изделия нажмите кнопку 6 бло-

кировки выключателя и после выключатель 7.

Перед включением изделия убедитесь, что

кнопка 23 блокировки диска не нажата.

Примечание! Перед началом пиления дожди-

тесь полной раскрутки диска.

Лазерная направляющая включается при нажа-

тии выключателя автоматически (только для ЗПТ-

255-1800

ПЛР

и ЗПТ-305-1800

ПЛР

). Для включе-

ния лазерной направляющей на ЗПТ-210-1600

ПЛ

нажмите выключатель на блоке направляющей.

Лазерное излучение ОПАСНО при пря-

мом попадании в глаза! НЕ НАПРАВЛЯЙТЕ

его в глаза и НЕ ПОЗВОЛЯЙТЕ кому-либо

смотреть на него.

Положите заготовку на рабочий стол, зафикси-

руйте (при необходимости) ее струбциной и, от-

жав рычаг 29 блокировки кожуха, опустите голов-

ку для начала пиления.

Во избежание травм и повреждений, при

опускании головки не откидывайте кожух

диска вручную– он откроется автоматиче-

ски. НИКОГДА не снимайте защитный кожух

и не держите его открытым. НИКОГДА не ис-

пользуйте изделие с неисправным защит-

ным кожухом или без него.

Ваше изделие оснащено сдвижной консолью

диска. При необходимости пиления широких

заготовок, отпустите винт-барашек 20, вытя-

ните голову на себя и, погрузив ее в заготовку,

толкайте ОТ СЕБЯ.

Не пилите, подтягивая головку НА СЕБЯ, т.к.

в этом случае пиление будет происходить

задней стороной зуба, что приведет к некаче-

ственному пилению и перегрузке двигателя.

Примечание! Периодически, по мере заполне-

ния, очищайте мешок для сбора пыли.

По окончании пиления выключите изделие, от-

пустив выключатель 7, и дождитесь полной оста-

новки диска, прежде чем вернуть пилу в верхнее

положение.

В процессе наклонного пиления может слу-

читься, что отпиленный кусок останется

около боковой поверхности диска. Если

диск поднимать в то время, пока он вра-

щается, то этот кусок может зацепиться за

зубья диска, что приведет к его выбрасыва-

нию с большой скоростью.

Периодическое обслуживание

Все работы по настройке и замене элемен-

тов производите ТОЛЬКО при отключенном

от сети изделии.

В процессе эксплуатации необходима перио-

дическая:

1) Замена (по мере износа) графитовых щеток

электродвигателя. Для замены щеток:

` отключите изделие от сети;

` отверткой открутите крышку 8 щеткодержателя;

` выньте изношенную щетку и вставьте новую;

` установите крышку щеткодержателя на место;

` проделайте аналогичные операции

с другой щеткой.

2) Осмотр и замена (при необходимости) рем-

ня в редукторе (только для ЗПТ-255-1800

ПЛР

и ЗПТ-305-1800

ПЛР

` снимите крышку 39 ременной передачи;

` внешним осмотром убедитесь в правиль-

ности натяжения ремня, чистоте его поверх-

ности и отсутствии видимых механических

повреждений (продольные и поперечные по-

резы, расслоение, разделение на пряди);

` при необходимости замены, оттягивая ре-

мень от корпуса возле одного из шкивов, про-

верните шкивы до полного схода ремня с них.

Установку нового ремня производите в обрат-

ной последовательности.

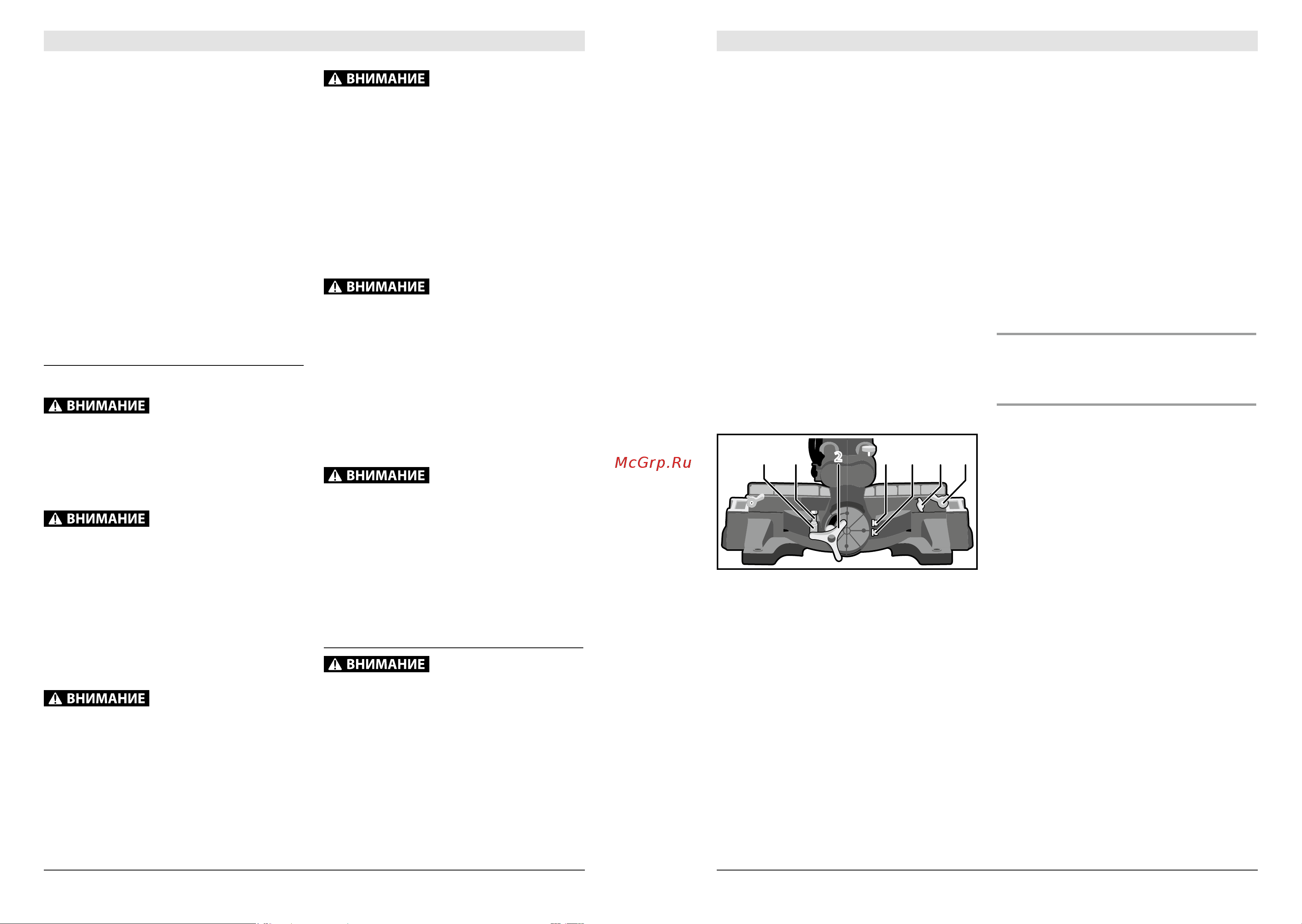

3) Регулировка настроек пилы:

а) Регулировка угла наклона пиления 90°;

34223723536 37а

Ослабьте рукоятку 2 фиксации наклона пилы,

приведите голову в вертикальное положение, от-

пустите стопорную гайку болта 35 и, используя

угольник, установите пильный диск под углом 90°

относительно поворотного стола 10 регулировкой

упорного болта 35. Затяните стопорную гайку.

По достижении необходимого результата регу-

лировки, ослабьте установочный винт указателя

21 угла наклона, совместите стрелку указателя

с делением 0° на шкале угла наклона. Зафикси-

руйте указатель винтом.

б) Регулировка угла наклона пиления 45°.

Ослабьте рукоятку 2 фиксации наклона головы,

приведите ее в крайнее левое и (только для

ЗПТ-305-1800 плр) правое наклонное положе-

ние и, используя угломер, регулировкой винтов

37 и 37a соответственно, установите пильный

диск под углом 45° относительно поворотного

стола 10. Затяните стопорную гайку.

в) Регулировка угла 90° торцевого пиления.

Установите стол 10 с положение 0°. Ослабьте

два установочных болта упора 15. Не нажимая

кнопку включения, опустите голову пилы. Ис-

пользуя угольник, регулировкой фронтального

упора установите между ним и пильным диском

угол 90°. Закрепите фронтальный упор, затянув

установочные болты.

Примечание! При установке различных поло-

жений делайте пробное пиление. Проверьте

результат пиления с использованием средств

измерения.

Рекомендации

по эксплуатации

Убедитесь, что напряжение сети соответствует

номинальному напряжению изделия.

Включайте изделие в сеть только тогда, когда

Вы готовы к работе.

Перед первым использованием изделия

(или после длительного перерыва) включите

его без нагрузки и дайте поработать 10–20

секунд. Если в это время Вы услышите по-

сторонний шум, почувствуете повышенную

вибрацию или запах гари, выключите изделие,

отсоедините кабель питания от сети и уста-

новите причину этого явления. Не включайте

изделие, прежде чем будет найдена и устра-

нена причина неисправности.

Обеспечьте хорошие освещение, вентиля-

цию (в процессе пиления образуется пыль

в больших количествах) и порядок на рабочем

месте – недостаточное освещение и посторон-

ние предметы могут привести к повреждениям

и травмам.

Во избежание несчастных случаев, каждый

раз перед включением изделия убедитесь, что:

` пильный диск не имеет видимых механиче-

ских повреждений, надежно закреплен на

валу и не заблокирован;
