Руководство по эксплуатации Пила торцовочная

www.zubr.ru www.zubr.ru

| |

Ваше изделие отрегулировано на заводе. Одна-

ко, за время транспортировки настройки могли

сбиться. Во избежание неточности, перед на-

чалом работы выполните следующие проверки:

а) Угол наклона диска на 90° относительно по-

верхности стола. Проверять угольником между

плоскостью диска и поверхностью поворотного

стола;

б) Угол наклона диска на 45° относительно сто-

ла. Проверять только после проверки наклона

диска на 90°. Проверять по шкале наклона, на-

клонив голову до упора влево;

в) Угол установки фронтального упора 15.

Проверять угольником между плоскостями дис-

ка и фронтального упора при установленном

в положение 0° поворотном столе 25.

При отличии значений от установленных обра-

титесь к разделу Периодическое обслуживание

для соответствующей регулировки.

Подготовка к работе

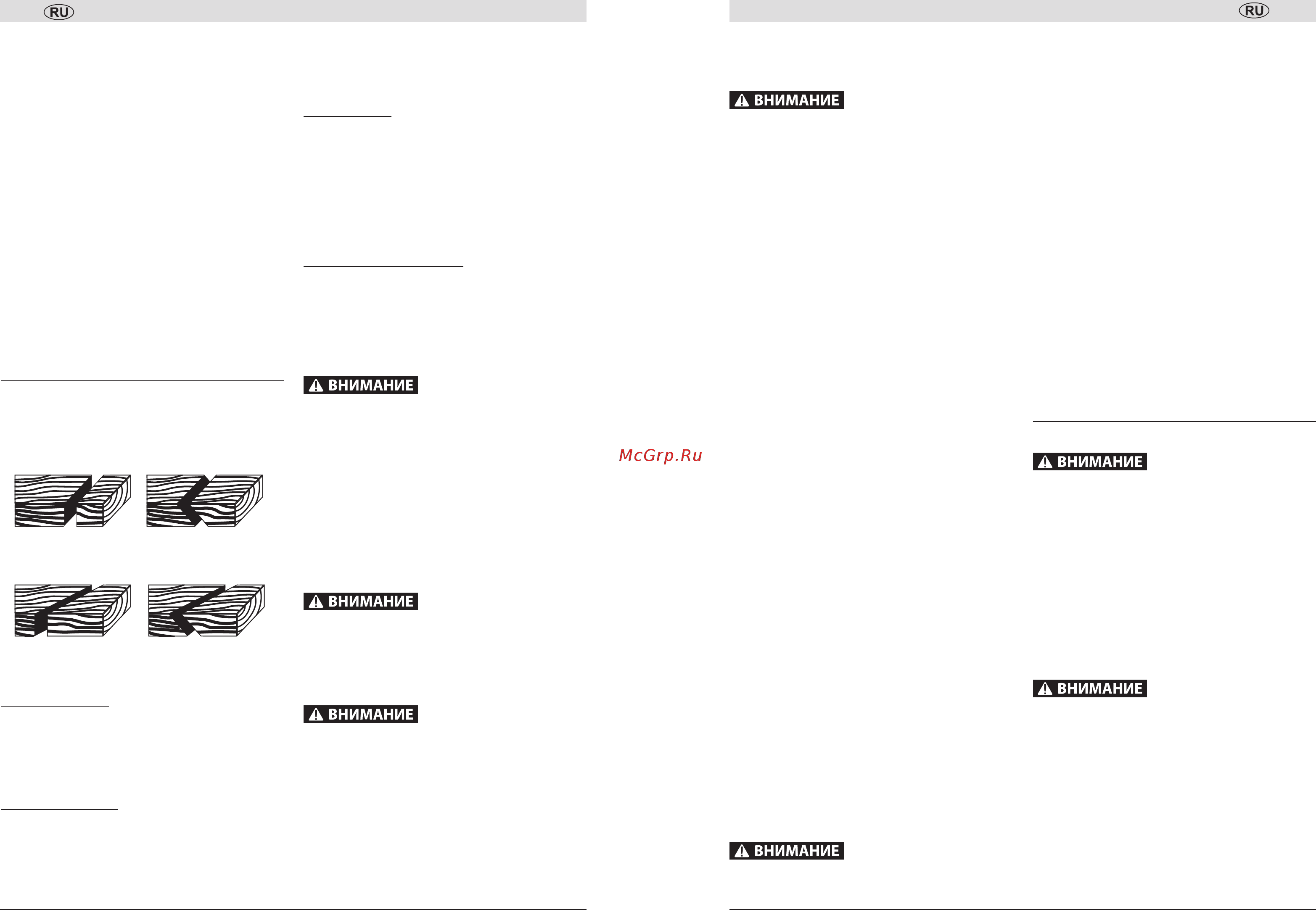

Настройка углов пиления (рис. 4)

Приведите изделие в необходимое положение

пиления:

Торцевое пиление

90°/90°

Косое пиление

45°/90°

Наклонное пиление

90°/45°

Комбинированное

пиление

45°/45°

Торцевое пиление

Ослабьте винт 7 фиксации поворотного стола,

прижмите рычаг фиксатора 8 и поворачивайте

стол 25 до совпадения указателя со значением

0° на шкале угла поворота 26. Зафиксируйте по-

ложение винтом 7.

Наклонное пиление

С помощью Вашего изделия можно пилить с ле-

вым/правым (правым только для ЗПТ-305-1800

ПЛ) наклоном под углами от 0° до 45°. Вытя-

ните (только для ЗПТ-305-1800 ПЛ) стопорный

штифт 16 и поверните его на 90° по часовой

стрелке. Отпустите рукоятку 23 фиксации угла

наклона и установите заданный угол наклона

(по шкале 24). Зафиксируйте положение, затя-

нув рукоятку 23.

Косое пиление

Изделие позволяет производить косое пиление

под углом до 45° влево и вправо. Для выполне-

ния косого пиления ослабьте винт 7, прижмите

рычаг фиксатора 8 и поверните стол 25 до нуж-

ного угла (значение на шкале 26) и зафиксируй-

те данное положение винтом 7. Изделие имеет

фиксированные положения поворотного стола 9:

30 °, -22,5 °, -15 °, 15 °, 22,5 °, 30 ° и 45 °.

Комбинированное пиление

Комбинированное пиление - это процесс, при

котором пиление происходит одновременно под

косым и наклонным углами. Комбинированное

пиление может осуществляться под наклонны-

ми углами от 45° до 90° влево и вправо и косы-

ми углами от 90° до 45° влево и вправо.

По окончании настройки всегда фикси-

руйте изделие в заданных углах ручкой 23

фиксации наклона диска и винтом 7 пово-

ротного стола.

Фиксация заготовки струбциной (рис. 5)

Для надежной фиксации заготовки при пилении

используйте струбцину. Установите струбцину

13 в соответствии с размером и формой заго-

товки с правой или левой стороны от диска и за-

тяните фиксирующий винт так, чтобы заготовка

была надёжно зафиксирована.

Всегда надежно закрепляйте заготовку

струбциной. Отсутствие жесткой фикса-

ции заготовки при пилении может стать

причиной повреждения изделия и порчи

заготовки, а также травм оператора.

Убедитесь в том, что изделие ничем не ка-

сается струбцины при опускании и накло-

не головы. Если изделие задевает струб-

цину, ее, возможно, следует перенести на

другую сторону стола.

Ограничение глубины резания (рис. 6)

Глубину резания можно регулировать с помо-

щью винта 33. Для этого отпустите фиксирующую

гайку на винте. Вращением винта 33 по или про-

тив часовой стрелки, установите необходимую

глубину резания. Зафиксируйте значение, затя-

нув гайку винта 33. Проверьте настройку, выпол-

нив пробное пиление на ненужной заготовке.

При пилении с ограничителем, из-за

конструктивных особенностей, глубина в

начале и в конце пропила (при протяжке)

может отличаться в пределах 5 мм.

Ваше изделие оснащено системой ограничения

глубины пиления для возможности многоразо-

вых однообразных пропилов. Для использова-

ния этой функции:

■ включите ограничение глубины пиления, вы-

двинув вперед язычок ограничителя;

■ опустите голову до касания ограничительным

винтом язычка;

■ отпустите гайку ограничительного винта и

поворотом винта установите необходимую

глубину пиления. Зафиксируйте положение

винта, затянув гайку;

■ по окончании необходимости ограничения

глубины пиления, задвиньте язычок обратно.

Использование удлинителей стола

(рис. 7)

При пилении длинной заготовки используйте

удлинители 12 стола. Для регулировки их вы-

лета по длине заготовки отпустите рычаг 37, от-

регулируйте положение удлинителя и затяните

рычаг.

Удлинители ЗПТ 305-1800 ПЛ имеют встроен-

ные ограничители 38. При необходимости под-

пора заготовки поднимите ограничитель вверх

и подвиньте заготовку до упора в ограничитель.

Регулировка верхних фронтальных

упоров (рис. 8) (только для ЗПТ-305-

1800 ПЛ)

Ваше устройство оснащено дополнительными

фронтальными упорами. Для регулировки их

положения отпустите винт 40, выставьте упор в

зависимости от предстоящей работы, зафикси-

руйте винт.

Включение лазерного указателя (рис. 8)

Для точности пиления Ваше изделие оснащено

лазерным указателем 29 линии реза. Для вклю-

чения лазерного указателя переведите выклю-

чатель 30 на рукоятке 1 в положение «1».

Лазерное излучение ОПАСНО при прямом

попадании в глаза! НЕ НАПРАВЛЯЙТЕ его

в глаза и НЕ ПОЗВОЛЯЙТЕ кому-либо смо-

треть на него.

Для выключения лазерного указателя переве-

дите выключатель 30 в положение «0».

Прежде чем приступать к работе:

■ убедитесь, что пильный диск не имеет меха-

нических повреждений, надежно закреплен

на валу и не заблокирован;

■ уберите ключи и другие предметы от вращаю-

щихся частей изделия;

■ приготовьте обрабатываемую заготовку и

убедитесь в отсутствии в ней металличе¬ских

предметов (гвоздей, шурупов и т.п.);

■ надежно зафиксируйте обрабатываемую за-

готовку. Примите меры, чтобы исключить от-

гибание (вызывает неровное отламывание

или травмы при падении) надрезанной заго-

товки;

■ приготовьте и наденьте средства защиты (очки,

одежду, наушники).

Порядок работы

Подключите изделие к электрической сети.

Перед подключением изделия к сети убе-

дитесь в том, что выключатель 2 находит-

ся в выключенном положении.

Подключите изделие к электрической сети.

Примечание! Перед началом пиления дожди-

тесь полной раскрутки диска.

Порядок пиления (рис. 10)

Положите заготовку на рабочий стол, зафикси-

руйте (при необходимости) ее струбциной и, от-

жав рычаг 28 фиксатора и нажав выключатель

2, опустите голову для начала пиления.

Во избежание травм и повреждений, при

опускании головы не откидывайте кожух

диска вручную - он откроется автоматиче-

ски. НИКОГДА не снимайте защитный ко-

жух и не держите его открытым. НИКОГДА

не используйте изделие с неисправным

защитным кожухом или без него.

Ваше изделие оснащено сдвижной консолью

диска. При необходимости пиления широких за-

готовок, отпустите винт 22, вытяните голову на

себя и, погрузив диск в заготовку, толкайте голо-

ву пилы ОТ СЕБЯ.
