инструкция по эксплуатации станка JET мод. JMD-X1

Станок предназначен для сверления, концевого и

торцевого фрезерования небольших деталей с мак-

симальными габаритами 300х200х200 мм.

*Примечание: Спецификация данной инструкции

является общей информацией. Данные техниче-

ские характеристики были актуальны на момент

издания руководства по эксплуатации. Производи-

тель оставляет за собой право на изменение кон-

струкции и комплектации оборудования без уве-

домления потребителя.

Настройка, регулировка, наладка и техническое об-

служивание оборудования осуществляются покупа-

телем.

В технических

характеристиках станков указаны

предельные значения зон обработки, для опти-

мального подбора оборудования и увеличения

сроков эксплуатации выбирайте станки с запа-

сом.

4.2 Уровень шума

Уровень мощности звука (согласно EN 11202): Хо-

лостой ход максимальное число оборотов 70-75 дБ

(A)

Приведенные значения относятся к уровню испус-

кания шума и не являются необходимым уровнем

для безопасной работы

Эта информация пригодна для того, чтобы дать

возможность пользователю станка лучше оценить

подвержение опасности и возможные риски.

4.3 Комплект поставки

Сверлильный патрон 10 мм с оправкой Mk-3

Зажимная тяга М10

Защитный экран

Инструмент для обслуживания

Инструкция по эксплуатации с деталировкой

Сертификат точности

Инструмент для обслуживания:

1 Ключ S:36 с удлиненной рукояткой ............... 1

2 Сверлильный патрон

с оправкой ................... 1

3 Масленка .......................................................... 1

4 Установочный штифт ...................................... 1

5 Набор шестигранных ключей S:3, 4, 5, 6 ...... 4

6 Накидной ключ D:45-52 ................................... 1

7 Рожковые ключи 8-10, 14-17, 17-19 ............... 3

8 Ключ сверлильного патрона ........................... 1

9 Рукоятки маховиков ......................................... 2

10 Т-образные гайки ............................................. 2

11 Предохранитель 5А (220В) ............................. 1

12 Зажимная тяга .................................................. 1

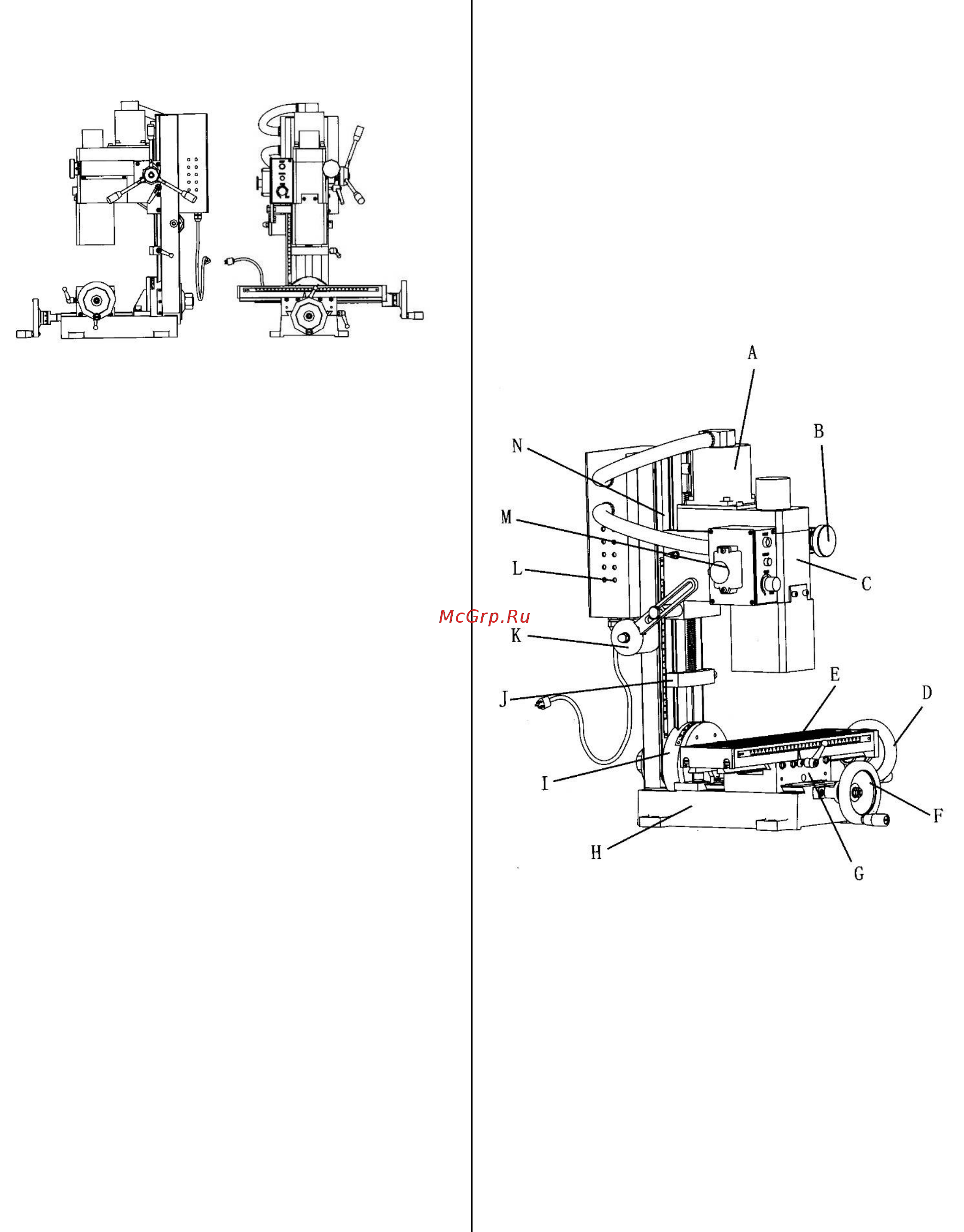

4.4 Описание станка

Рис.1

А .... Безщеточный двигатель

B .... Маховик микроподачи

C .... Фрезерная головка

D .... Маховик продольного перемещения стола

E .... Рабочий стол

F .... Маховик поперечного перемещения стола

G ... Крестовый стол

H .... Станина

I ..... Соединительный кронштейн

J .... Ограничительный упор

K .... Разгрузочный механизм

L .... Короб элестросхемы

M ... Пульт управления

N .... Стойка
