инструкция по эксплуатации станка JET мод. JMD-X1
6

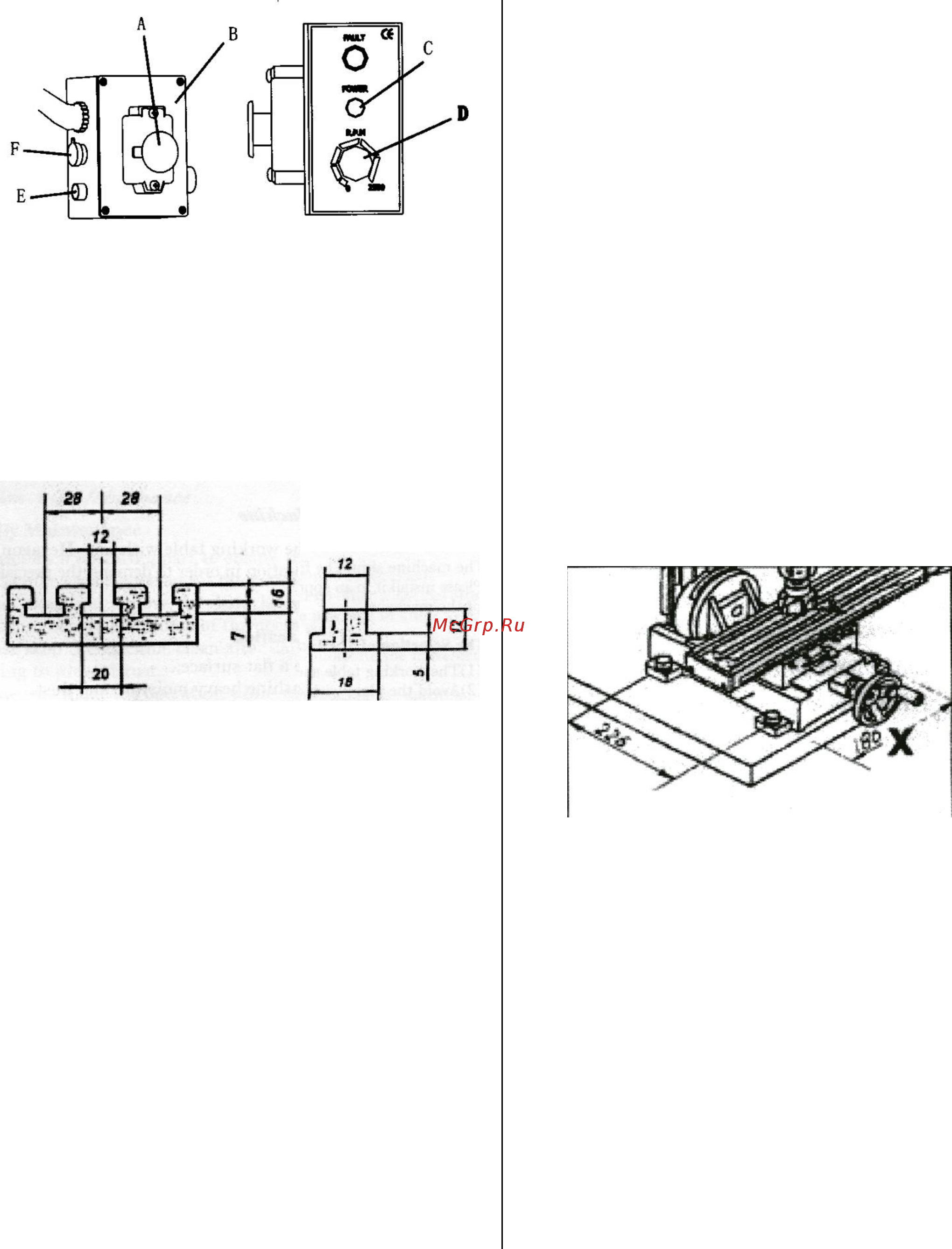

Рис.2
A ...... Аварийный выключатель
B ...... Корпус блока управления
C ...... Лампа-индикатор
D ...... Рукоятка изменения частоты вращения
E ...... Предохранитель
F ...... Разъем для подключения индикации частоты
вращения
4.5 Размеры Т-образного паза
Рис.3
Размеры Т-образного паза и гайки на Рис.3.
5. Транспортировка и установка
5.1 Транспортировка
Допустимая температура окружающей среды при
хранении и транспортировке -20 +40⁰С
Дайте станку прогреться в течении 8 часов в теп-
лом помещении, если он находился на холоде. Не
включайте станок.
По соображениям транспортной упаковки станок не
собран полностью и
узлы и элементы установлены
в транспортном положении.
Если Вы при распаковке обнаружили повреждения
вследствие транспортировки, немедленно сообщи-
те об этом Вашему продавцу, не запускайте станок
в работу!
Утилизируйте, пожалуйста, упаковку в соответствии
с требованиями охраны окружающей среды.
5.2 Установка
Удалите защитную транспортную смазку с помо-
щью мягких растворителей.
Не включайте станок
, если Вы не выполнили все
необходимые действия по подготовке станка к ра-
боте.
Станок предназначен для работы в закрытых по-
мещениях.
Станок должен устанавливаться на подготовленной
ровной поверхности на подставке или верстаке
способных выдержать его вес и закреплен винтами.
Избегайте размещать станок в зоне прямых сол-
нечных лучей, повышенной влажности
и пыли.
Просверлите 4 отверстия на рабочем столе в том
месте, где Вы планируете разместить станок. Рас-
стояния между отверстиями 180х226 мм (Рис.4)
Рис.4
ВНИМАНИЕ: При выборе места расположения учи-
тывайте величину возможного перемещения рабо-
чего стола по осям Х и Y. А так же выступающие
габариты маховиков перемещения по этим коорди-
натам.
Закрепите станок 4-мя болтами М10.
Удостоверьтесь, что станок стоит устойчиво и
не может опрокинуться!
5.3 Подключение к электрической сети
Подсоединение к сети
со стороны клиента, а также
применяемые силовые кабели должны соответст-
вовать предписаниям. Напряжение и частота тока в
сети должны соответствовать параметрам, указан-
ным на фирменной табличке станка.
